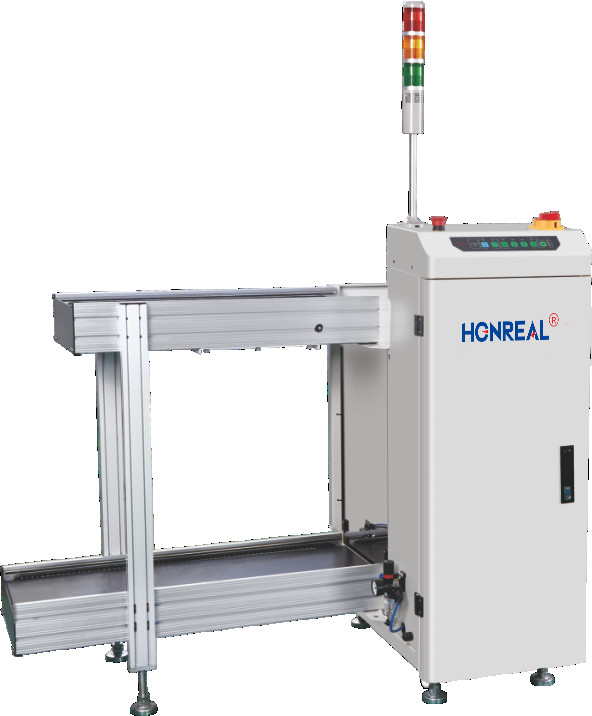

पीसीबी हैंडलिंग उपकरण स्वचालित पीसीबी लोडर मशीन एसएमटी पत्रिका लोडर 1-4 चरण पिच पीसीबी लोडर अनलोडर
उत्पाद का परिचयः
1इस इकाई का उपयोग मैगज़ीन से पीसीबी को एसएमटी उत्पादन लाइन में भेजने के लिए किया जाता है।
2स्थिर और विश्वसनीय पीएलसी नियंत्रण प्रणाली;
3वैकल्पिक फुजी बटन इंटरफ़ेस या टच पैनल इंटरफ़ेस, सुविधाजनक मानव-मशीन बातचीत।
4कई ध्वनि और प्रकाश अलार्म कार्य
5. मानक पत्रिकाओं का उपयोग करें, अच्छी संगतता, एक बार में 3 पत्रिकाओं के साथ लोड करें.
6. लिफ्टिंग दूरी पीसीबी के अनुसार समायोज्य, दूरी के 4 प्रकार ((10mm, 20mm, 30mm और 40mm)

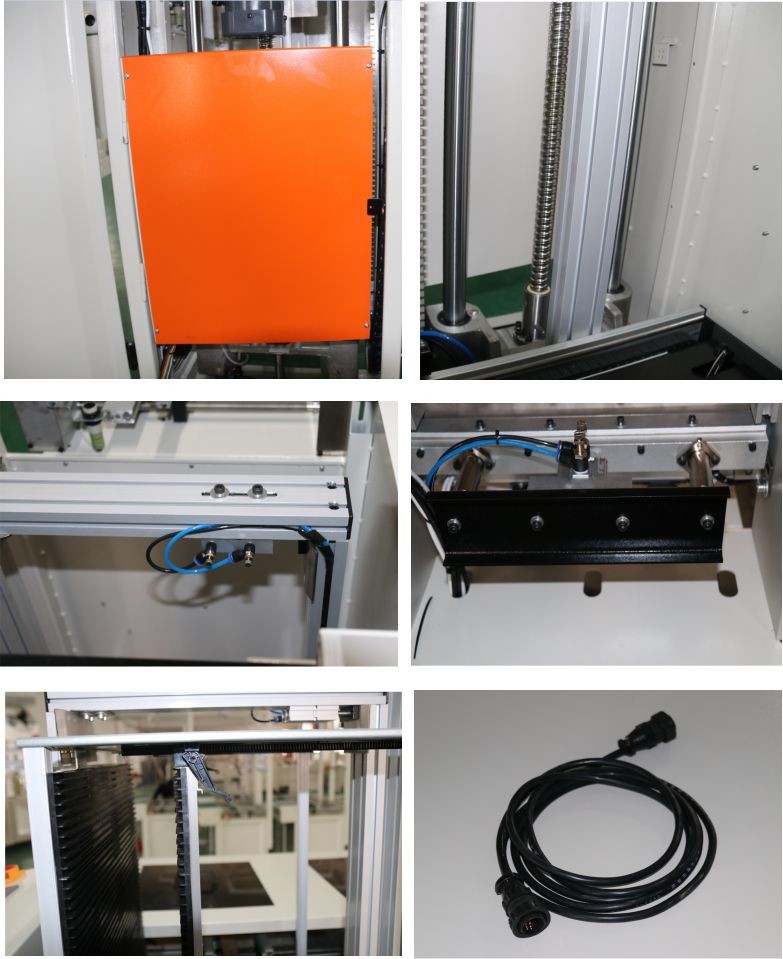

7लोडर को आंतरिक पुश बोर्ड घटक के साथ कॉन्फ़िगर किया गया है, स्वतंत्र रूप से पीसीबी चलती मशीन खरीदने की लागत को बचाएं।
8.आटोमेटिक गिनती समारोह उत्पादन के आंकड़े को आसान बनाता है
9मशीनों के बीच संचार के लिए वैकल्पिक SMEMA पोर्ट।
|
तकनीकी मापदंड
|
|
| कार्य | इस इकाई का उपयोग मैगज़ीन से पीसीबी को एसएमटी उत्पादन लाइन में भेजने के लिए किया जाता है |
|
पीसीबी की मोटाई
|
मिन0.6 मिमी |
|
पत्रिका संख्या
|
परिवहन ऊपर:1pcs, परिवहन नीचे:1ps, ((या अनुकूलित) |
|
चरण पिच चुनें
|
1-4 ((10 मिमी कदम पिच) |
|
पीसीबी लोड करने का समय
|
लगभग 6 सेकंड |
|
मैगज़ीन बदलने का समय
|
लगभग 30 सेकंड |
|
परिवहन दिशा
|
बाएं से दाएं/दाएं से बाएं (वैकल्पिक) |
|
परिवहन ऊंचाई
|
900±20 मिमी ((या अनुकूलित) |
|
वायु दबाव
|
4-6 बार, MAX10L/मिनट |
|
विद्युत आपूर्ति
|
100-230V AC ((अनुकूलित) एकल चरण, MAX 300V/A |
| विनिर्देश | ||||
| मॉडल संख्या | एचआर-250 | एचआर-330 | एचआर-390 | एचआर-460 |
| पीसीबी का आकार (एल × डब्ल्यू) ◄ (एल × डब्ल्यू) मिमी | (50x50) ↓350x250) | (50x50) ↓455x330) | (50x50)
