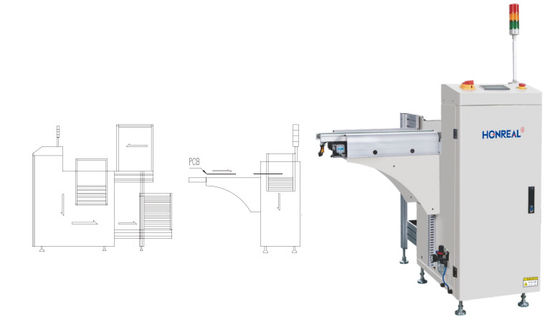

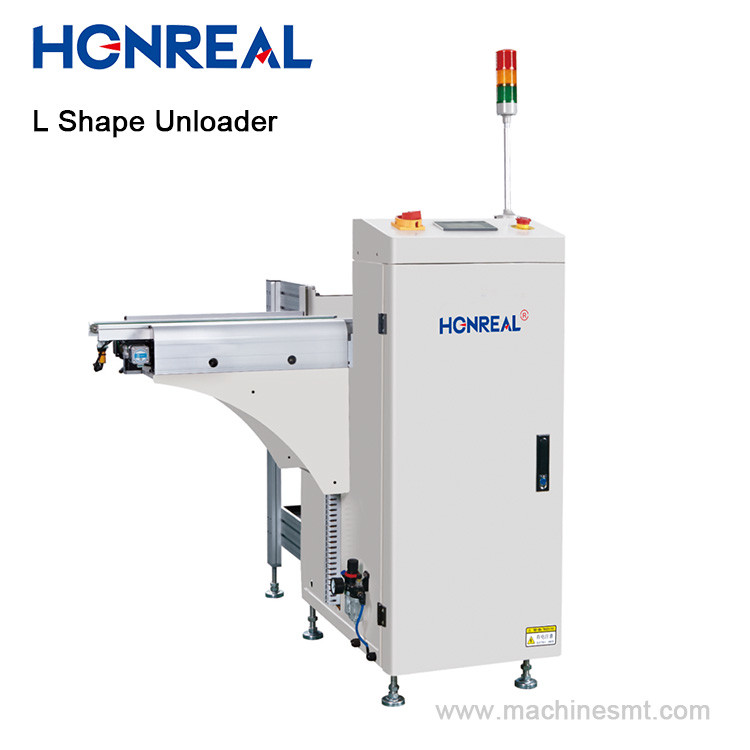

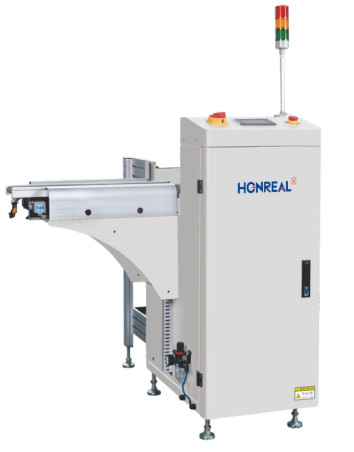

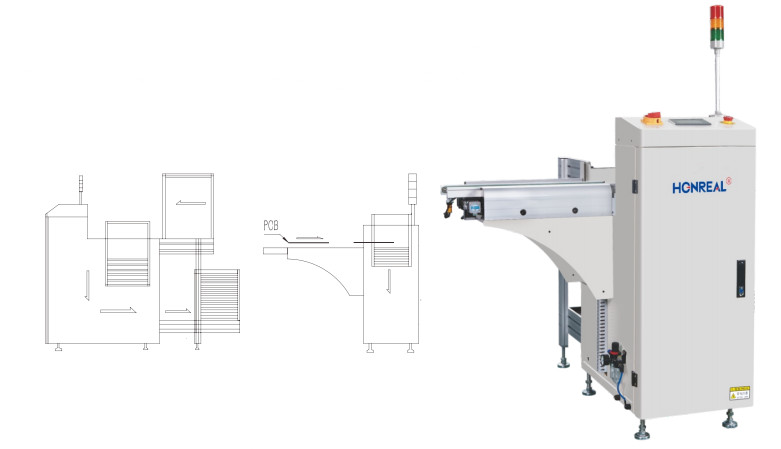

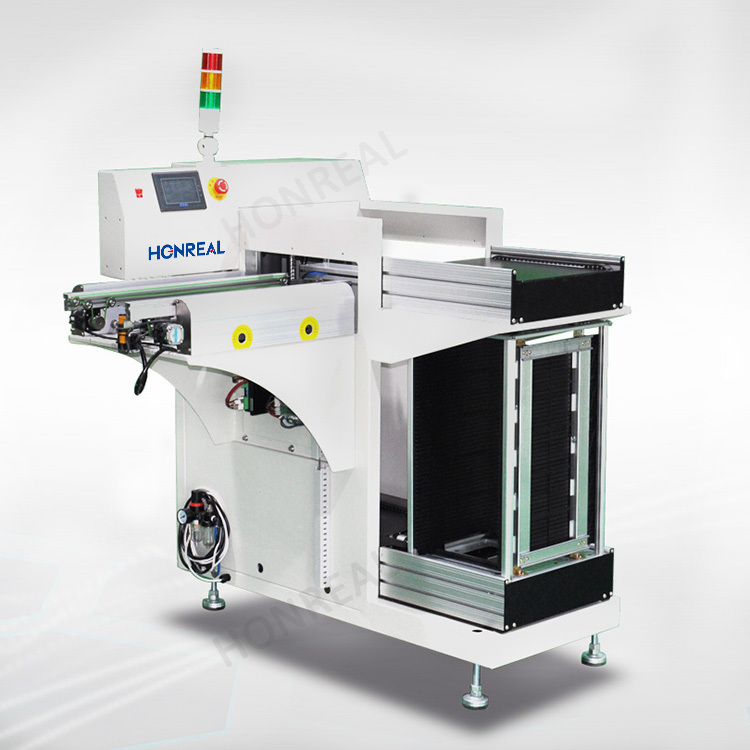

स्वचालित स्टैकर हैंडल एसएमटी हैंडल मल्टी रैक पत्रिका अनलोडिंग मशीन एल आकार पीसीबी लोडर और अनलोडिंग उपकरण
उत्पाद का उपयोगः
इसका उपयोग एसएमटी और एआई उत्पादन लाइनों के स्रोत में किया जाता है। पीसीबी बोर्ड की बेहतर सुरक्षा के लिए इसे पीसीबी बोर्ड को हाथ से छूने की आवश्यकता नहीं है।पीसीबी लोडर स्वचालित रूप से पीछे उपकरण के संकेत के अनुसार उत्पादन लाइन के लिए विरोधी स्थैतिक सामग्री फ्रेम में पीसीबी भेजता है. यह भी धक्का प्लेट परत / परत धक्का प्लेट शुरू करने के कार्य सेट कर सकते हैं; इस मशीन उच्च उठाने परिशुद्धता, स्वचालित गिनती, गलती अलार्म, अलार्म सूचना संकेत के कार्यों है,आदियह पूर्ण लाइन स्वचालन को साकार करने के लिए आवश्यक उपकरण है।
|
तकनीकी मापदंड
|
|
| कार्य | इस उपकरण का उपयोग एसएमटी उत्पादन लाइन के अंत में पत्रिका में पीसीबी एकत्र करने के लिए किया जाता है |
|
पीसीबी की मोटाई
|
मिन0.6 मिमी |
|
पत्रिका संख्या
|
परिवहन ऊपर:1pcs, परिवहन नीचे:1ps, ((या अनुकूलित) |
|
चरण पिच चुनें
|
1-4 ((10 मिमी कदम पिच) |
|
पीसीबी लोड करने का समय
|
लगभग 6 सेकंड |
|
मैगज़ीन बदलने का समय
|
लगभग 30 सेकंड |
|
परिवहन दिशा
|
बाएं से दाएं/दाएं से बाएं (वैकल्पिक) |
|
परिवहन ऊंचाई
|
900±20 मिमी ((या अनुकूलित) |
|
वायु दबाव
|
4-6 बार, MAX10L/मिनट |
|
विद्युत आपूर्ति
|
100-230V AC ((अनुकूलित) एकल चरण, MAX 300V/A |
|
विनिर्देश
|
||||
|
मॉडल संख्या
|
HR-250XL | HR-330XL | HR-390XL | HR-XB460XL |
| पीसीबी का आकार (एल × डब्ल्यू) ◄ (एल × डब्ल्यू) मिमी | (50x50) ↓350x250) | (50x50) ↓455x330) | (50x50)
