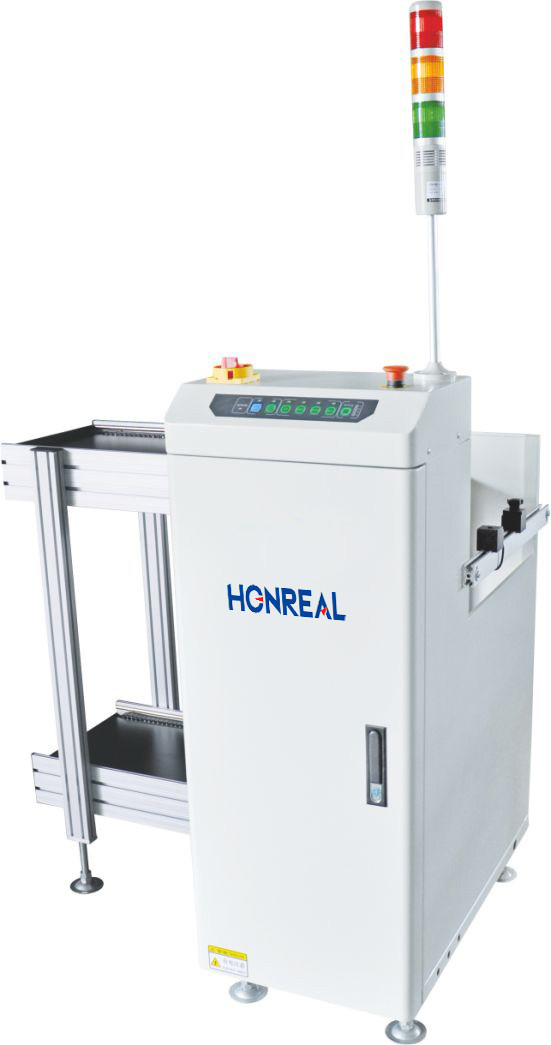

इलेक्ट्रॉनिक्स असेंबली के लिए लघु लघु पीसीबी पत्रिका लोडर मशीन
उत्पाद का परिचयः

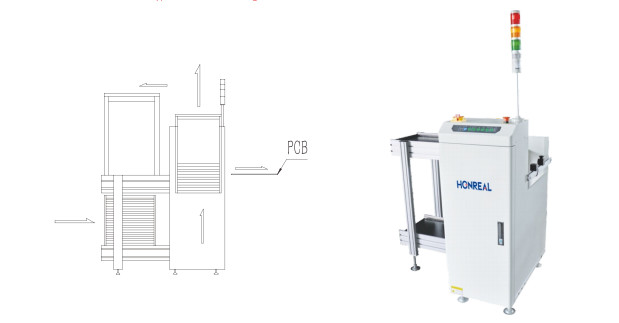

इस उपकरण को एक पत्रिका से एक एसएमटी उत्पादन लाइन में पीसीबी स्थानांतरित करने के लिए डिज़ाइन किया गया है। यह एक विश्वसनीय और सुसंगत पीएलसी नियंत्रण प्रणाली को शामिल करता है,एक उपयोगकर्ता के अनुकूल एलईडी टच स्क्रीन नियंत्रण इंटरफ़ेस के साथमैगज़ीन के संरेखण को ऊपर और नीचे स्थित वायवीय क्लैंप द्वारा तीन बिंदु प्रणाली का उपयोग करके सुविधा प्रदान की जाती है।डिजाइन में एक कुशल धक्का तंत्र शामिल है ताकि यह सुनिश्चित हो सके कि स्थानांतरण प्रक्रिया के दौरान पीसीबी बरकरार रहेंइसमें एक साथ तीन पत्रिकाओं को लोड करने की क्षमता है।
स्थानांतरण की दिशा को बाएं से दाएं या दाएं से बाएं (वैकल्पिक) जाने के लिए अनुकूलित किया जा सकता है। मशीन निरंतर दोष निगरानी क्षमताओं से लैस है,किसी भी समस्या का शीघ्र पता लगाना और समाधान सुनिश्चित करनाइसका मजबूत और स्थिर डिजाइन विश्वसनीय प्रदर्शन की गारंटी देता है। इसके अतिरिक्त, इसमें अन्य उपकरणों के साथ निर्बाध एकीकरण के लिए एक संगत SMEMA पोर्ट है।
|
तकनीकी मापदंड
|
|
| कार्य | इस इकाई का उपयोग मैगज़ीन से पीसीबी को एसएमटी उत्पादन लाइन में भेजने के लिए किया जाता है |
|
पीसीबी की मोटाई
|
मिन0.6 मिमी |
|
पत्रिका संख्या
|
परिवहन ऊपर:1pcs, परिवहन नीचे:1ps, ((या अनुकूलित) |
|
चरण पिच चुनें
|
1-4 ((10 मिमी कदम पिच) |
|
पीसीबी लोड करने का समय
|
लगभग 6 सेकंड |
|
मैगज़ीन बदलने का समय
|
लगभग 30 सेकंड |
|
परिवहन दिशा
|
बाएं से दाएं/दाएं से बाएं (वैकल्पिक) |
|
परिवहन ऊंचाई
|
900±20 मिमी ((या अनुकूलित) |
|
वायु दबाव
|
4-6 बार, MAX10L/मिनट |
|
विद्युत आपूर्ति
|
100-230V AC ((अनुकूलित) एकल चरण, MAX 300V/A |
| विनिर्देश | ||||
| मॉडल संख्या | HR-250D | HR-330D | HR-390D | HR-460D |
| पीसीबी का आकार (एल × डब्ल्यू) ◄ (एल × डब्ल्यू) मिमी | (50x50) ↓350x250) | (50x50) ↓455x330) | (50x50)
