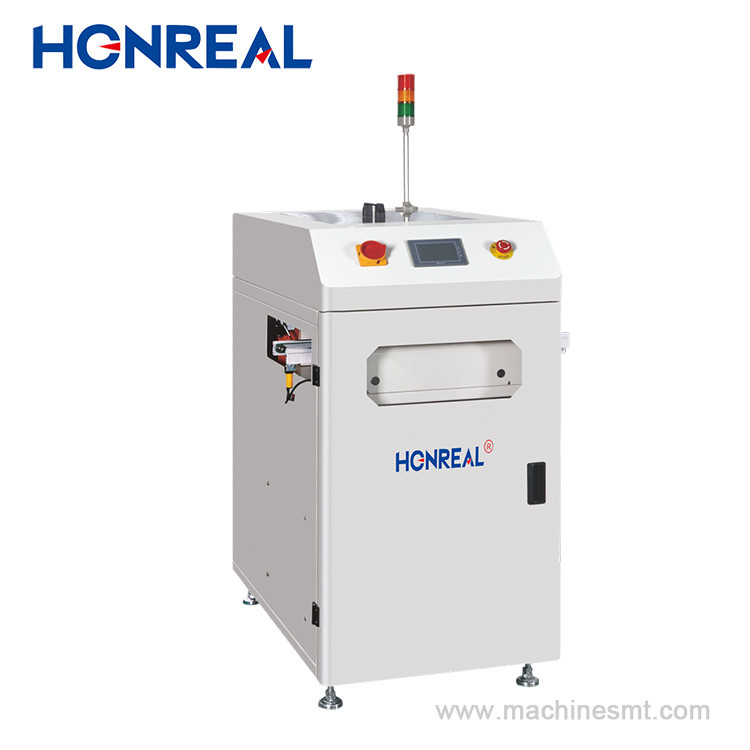

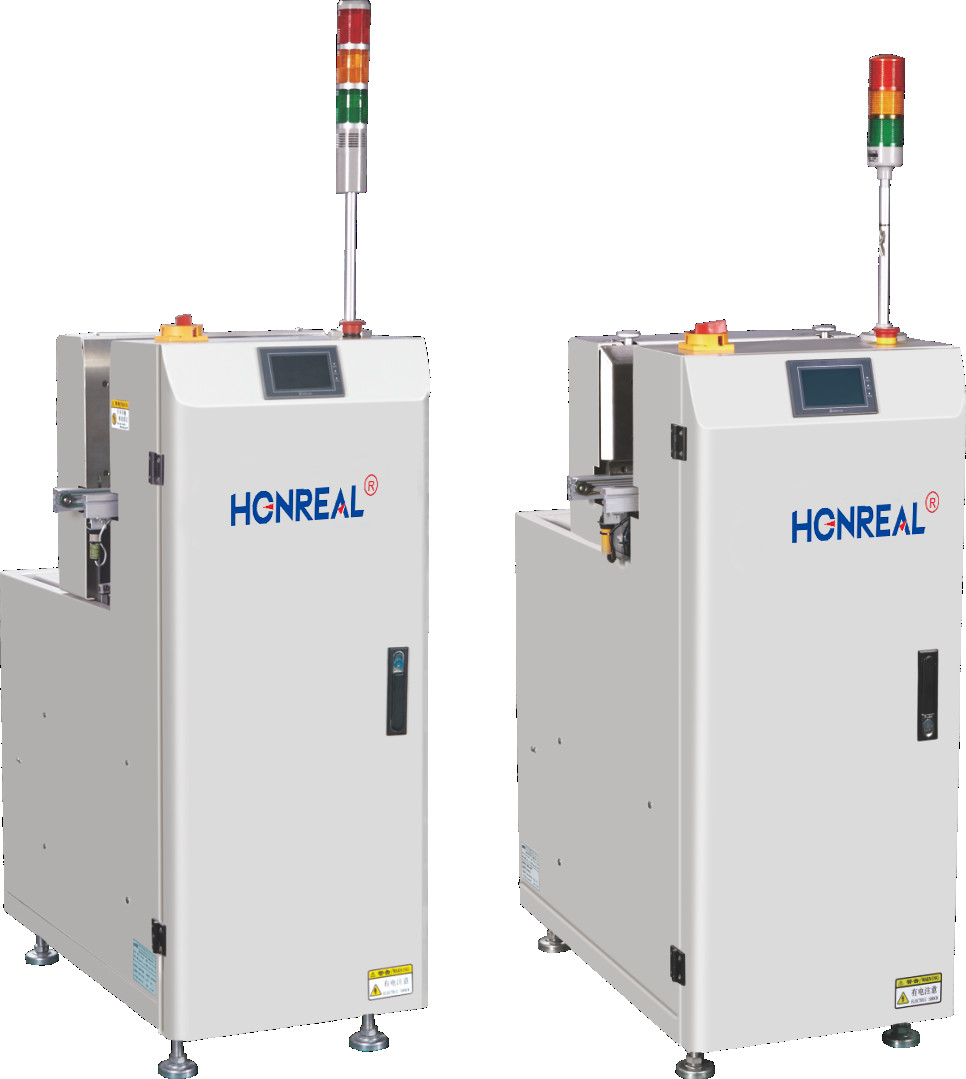

एसएमईएमए संकेत के साथ एसएमटी असेंबली लाइन के लिए स्वचालित नंगे बोर्ड वैक्यूम पीसीबी लोडर मशीन
विवरण
इस उपकरण का उपयोग उत्पादन लाइन पर पीसीबी नंगे बोर्ड सामग्री संचालन के लिए किया जाता है
विशेषताएं
1.पीएलसी + टच स्क्रीन नियंत्रण के लिए लागू होता है, संचालित करने में आसान है।
2बंद डिजाइन उच्चतम स्तर की सुरक्षा सुनिश्चित करता है।
3पीसीबी के क्लैंपिंग सुनिश्चित करने के लिए सक्शन नोजल की स्थिति को समायोजित करें।
4. चिकनी और समानांतर चौड़ाई समायोजन (लीड पेंच)
5सुचारू और सटीक अनुवाद (चरण मोटर)
6कन्वेयर के बीच के ट्रांसमिशन के अंतर को कम से कम करें।
7. SMEMA संकेत के साथ.
| तकनीकी मापदंड | |
| कार्य |
इस इकाई का उपयोग किया जाता हैउत्पादन लाइन पर नंगे पीसीबी बोर्ड सामग्री संचालन |
|
अधिकतम पीसीबी क्षमता |
300 पीसी Min0.6mm |
|
पीसीबी लोड करने का समय |
लगभग 6 सेकंड |
| परिवहन दिशा | बाएं से दाएं/दाएं से बाएं (वैकल्पिक) |
| परिवहन ऊंचाई | 900±20 मिमी ((या अनुकूलित) |
| वायु दबाव | 4-6 बार, MAX30L/मिनट |
| विद्युत आपूर्ति | 100-230V AC ((अनुकूलित) एकल चरण, MAX 300V/A |
| विनिर्देश | ||
|
मॉडल संख्या
|
HR-350XB | HR-460XB |
| पीसीबी का आकार (एल × डब्ल्यू) ◄ (एल × डब्ल्यू) मिमी | (50x50)
