आवेदन

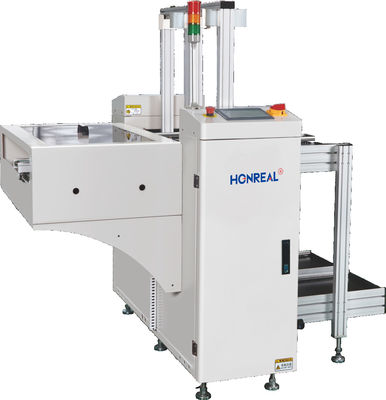

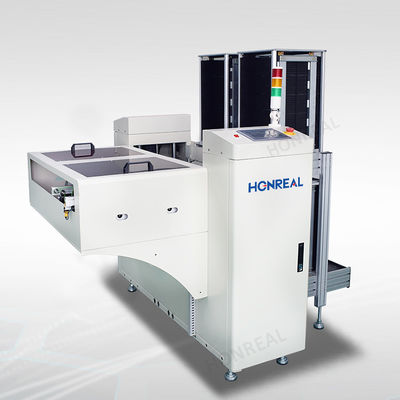

पीसीबी एनजी/ओके अनलोडर का उपयोग अच्छे/बुरे पीसीबी को अलग करने के लिए किया जाता है। ओके और एनजी पीसीबी
परीक्षण मशीन द्वारा परीक्षण किए जाने के बाद, उन्हें अलग किया जा सकता है और दो अलग-अलग पत्रिकाओं में भेजा जा सकता है।
विशेषताएँ
|
तकनीकी पैरामीटर |
|
| कार्य | यह उपकरण एओआई के पीछे उपयोग किया जाता है, एओआई सिग्नल प्राप्त करके, एनजी और ओके पीसीबी स्वचालित रूप से अलग से संग्रहीत किए जाते हैं। |
|
पीसीबी मोटाई |
न्यूनतम 0.6 मिमी |
|
पत्रिका संख्या |
परिवहन ऊपर: 1 पीसी, परिवहन नीचे: 1 पीएस, (या अनुकूलित) |
|
चरण पिच का चयन करें |
1-4 (10 मिमी चरण पिच) |
|
पीसीबी लोडिंग समय |
लगभग 6 सेकंड |
|
पत्रिका परिवर्तन-ओवर समय |
लगभग 30 सेकंड |
|
परिवहन दिशा |
बाएं से दाएं/दाएं से बाएं (वैकल्पिक) |
|
परिवहन ऊंचाई |
900±20 मिमी (या अनुकूलित) |
|
वायु दाब |
4-6 बार, अधिकतम 30L/मिनट |
|
बिजली की आपूर्ति |
100-230V एसी (अनुकूलित) एकल चरण, अधिकतम 300V/ए |
|
विशेष विवरण |
||||
|
मॉडल नंबर |
HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| पीसीबी आकार (L*W)～(L*W)मिमी | (50x50)～(350x250) | (50x50)～(455x330) | (50x50)～(530x390) | (50x50)～(530x460) |
| मशीन का आकार (L*W*H)मिमी | 1700*1450*1200 | 1950×1610×1200 | 2210×1730×1200 | 2210×1870×1200 |
| पत्रिका का आकार (L*W*H)मिमी | 355*320*563 | 460×400×563 | 535×460×570 | 535×530×570 |
| वज़न | 150 किग्रा | 180 किग्रा | 210 किग्रा | 250 किग्रा |
