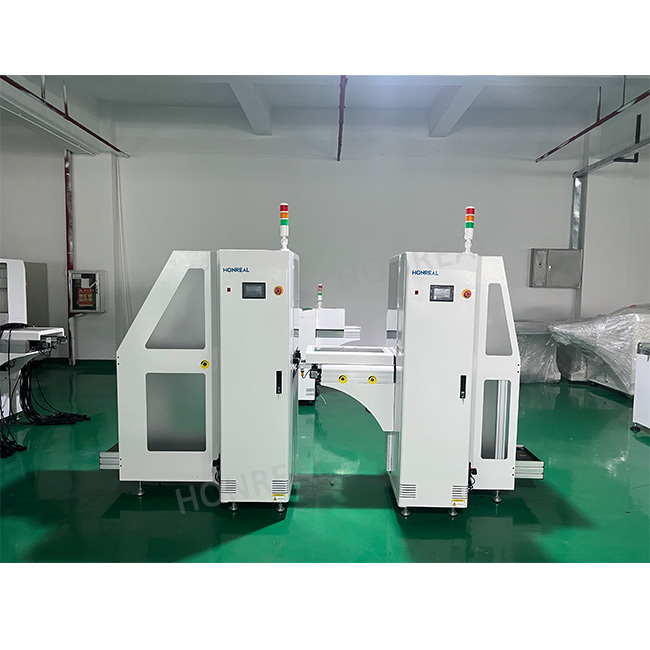

पीसीबी हैंडलिंग उपकरण स्वचालित पीसीबी लोडर मशीन एसएमटी पत्रिका लोडर 1-4 चरण पिच पीसीबी लोडर अनलोडर
उत्पाद का परिचयः
|
तकनीकी मापदंड
|
|
| कार्य | इस इकाई का उपयोग मैगज़ीन से पीसीबी को एसएमटी उत्पादन लाइन में भेजने के लिए किया जाता है |
|
पीसीबी की मोटाई
|
मिन0.6 मिमी |
|
पत्रिका संख्या
|
परिवहन ऊपर:1pcs, परिवहन नीचे:1ps, ((या अनुकूलित) |
|
चरण पिच चुनें
|
1-4 ((10 मिमी कदम पिच) |
|
पीसीबी लोड करने का समय
|
लगभग 6 सेकंड |
|
मैगज़ीन बदलने का समय
|
लगभग 30 सेकंड |
|
परिवहन दिशा
|
बाएं से दाएं/दाएं से बाएं (वैकल्पिक) |
|
परिवहन ऊंचाई
|
900±20 मिमी ((या अनुकूलित) |
|
वायु दबाव
|
4-6 बार, MAX10L/मिनट |
|
विद्युत आपूर्ति
|
100-230V AC ((अनुकूलित) एकल चरण, MAX 300V/A |
| विनिर्देश | ||||
| मॉडल संख्या | एचआर-250 | एचआर-330 | एचआर-390 | एचआर-460 |
| पीसीबी का आकार (एल × डब्ल्यू) ◄ (एल × डब्ल्यू) मिमी | (50x50) ↓350x250) | (50x50) ↓455x330) | (50x50)
