| MOQ: | 1 |
| कीमत: | बातचीत योग्य |
| standard packaging: | लकड़ी का मामला |
| Delivery period: | स्टॉक में |
| payment method: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |

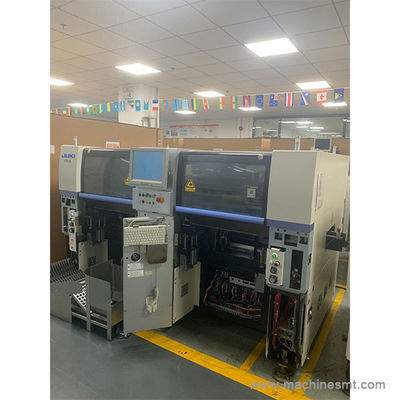

एसएमटी पिक एंड प्लेस मशीन चिप शूटर केई-3010ए एसएमटी उत्पादन लाइन के लिए इस्तेमाल किया मूल
विशेषताएं
केई श्रृंखला का निरंतर विकास
| चिप | 23,500CPH चिप (लेजर केंद्र / इष्टतम) 18,500CPH (लेजर सेंटरिंग / IPC9850) |
|---|---|
| आईसी | 9,000CPH (विज़न सेंटरिंग/एमएनवीसी विकल्प) |
| बोर्ड का आकार | एम आकार (330×250 मिमी) | हाँ | |
|---|---|---|---|
| एल आकार (4FFF10×360mm) | हाँ | ||
| एल-वाइड आकार (510×360 मिमी) *1 | हाँ | ||
| एक्सएल आकार (610×560 मिमी) | हाँ | ||
| लंबे पीडब्ल्यूबी (एम आकार) पर लागू*2 | 650×250 मिमी | ||
| लंबे पीडब्ल्यूबी (एल आकार) पर लागू*2 | 800×360 मिमी | ||
| लंबे पीडब्ल्यूबी (एल-वाइड साइज) पर लागू होना*2 | 1,010×360 मिमी | ||
| लंबे पीडब्ल्यूबी (एक्सएल आकार) पर लागू*2 | 1,210×560 मिमी | ||
| घटक की ऊंचाई | 6 मिमी | हाँ | |
| 12 मिमी | हाँ | ||
| घटक का आकार | लेजर पहचान | 0402 ((01005) ~ □ 33.5 मिमी | |
| दृष्टि पहचान | मानक कैमरा | 3mm*3 ~ □33.5mm |
|
| उच्च संकल्प वाला कैमरा | 1.0×0.5mm*4 ~ □20mm |
||
| प्लेसमेंट गति | चिप | इष्टतम | 23,500CPH |
| IPC9850 | 18,500CPH | ||
| आईसी *5 | 9,000CPH *6 |
||
| स्थान की सटीकता | लेजर पहचान | ±0.05 मिमी (±3σ) | |
| दृष्टि पहचान | ±0.04 मिमी | ||
| फीडर इनपुट | अधिकतम.160 8 मिमी टेप के मामले में (इलेक्ट्रिक डबल टेप फीडर पर) |
||
*1 एल-वाइड आकार वैकल्पिक है
*2 लंबे पीडब्ल्यूबी पर लागू होना वैकल्पिक है।
*3 एमएनवीसी का प्रयोग करते समय (विकल्प)
*4 KE-3010A: उच्च संकल्प कैमरा और MNVC दोनों का प्रयोग करते समय (विकल्प)
*5 प्रभावी स्पर्शः आईसी की स्थापना की गति एक अनुमानित मूल्य दर्शाता है जो तब प्राप्त होता है जब मशीन एम आकार के बोर्ड पर 36 क्यूएफपी (100 पिन या अधिक) या बीजीए घटकों (256 गेंदों या अधिक) को रखती है।(CPH = एक घंटे के लिए रखे गए घटकों की संख्या)
*6 एमएनवीसी का प्रयोग करते समय अनुमानित मूल्य और सभी नोजलों के साथ एक साथ घटकों को उठाना।
MNVC KE-3010A में विकल्प है।
*7 इलेक्ट्रिक डबल टेप फीडर EF08HD का प्रयोग करते समय।
* पीडब्लूबी आकार XL KE-3010 होगा
हमसे संपर्क करें
| कंपनी | शेन्ज़ेन ऑनरियल टेक्नोलॉजी कंपनी लिमिटेड |
| पता | No15,Shangnan Hongma Road, Shajing Street, Baoan District, शेन्ज़ेन, गुआंग्डोंग प्रांत, चीन |
| टेलीफोन | +86755 2302 0279 |
| फैक्स | +86 755 2330 6782 |
| पिन कोड | 518125 |
| स्काइप/वॉट्सऐप/वीचैट | +8613715227009 |
| ईमेलः | मोनिका@szhonreal.com |
