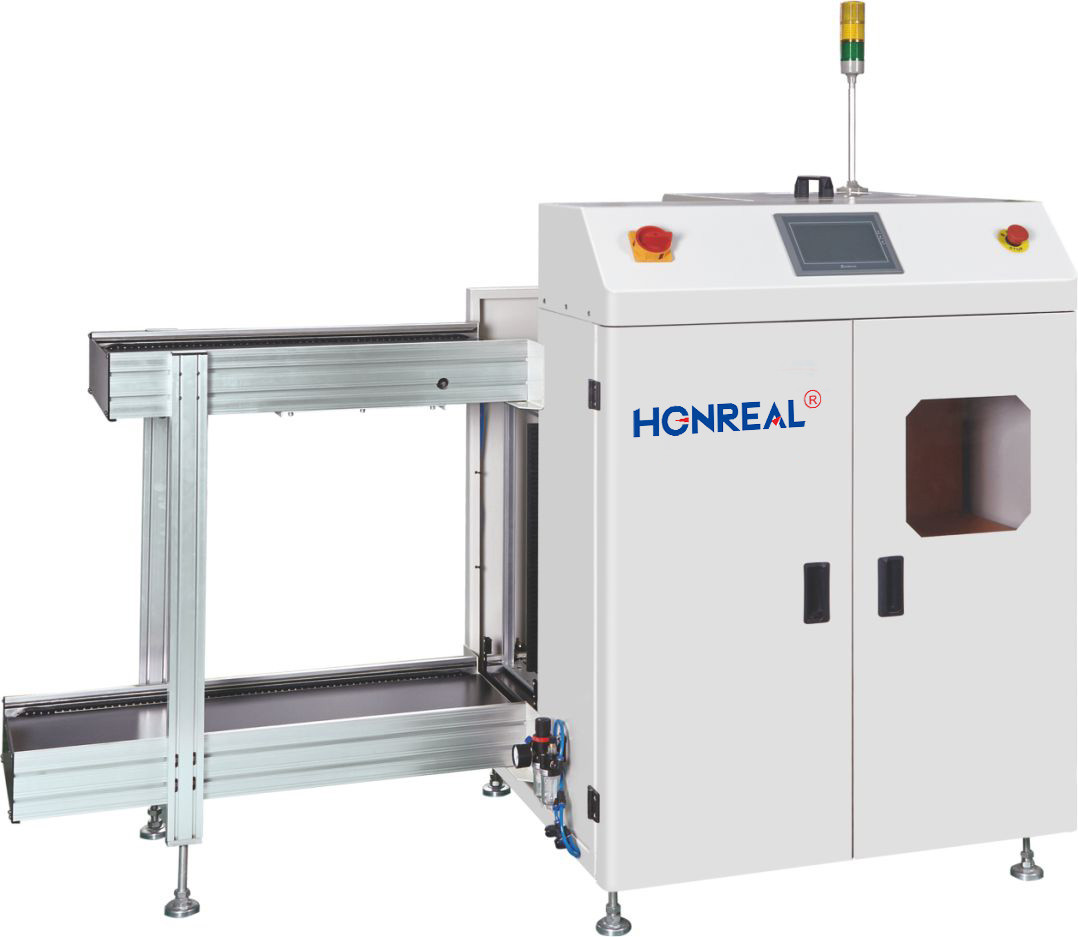

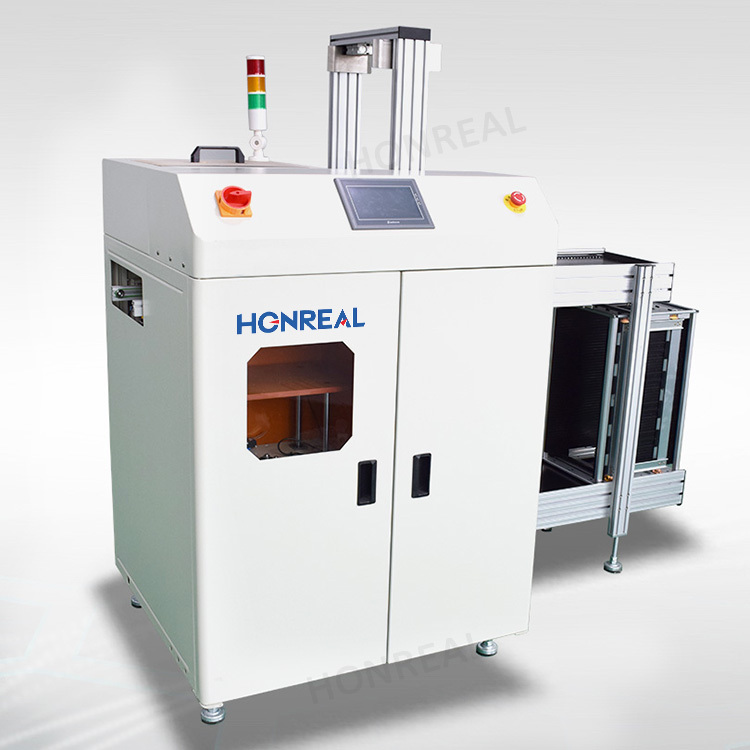

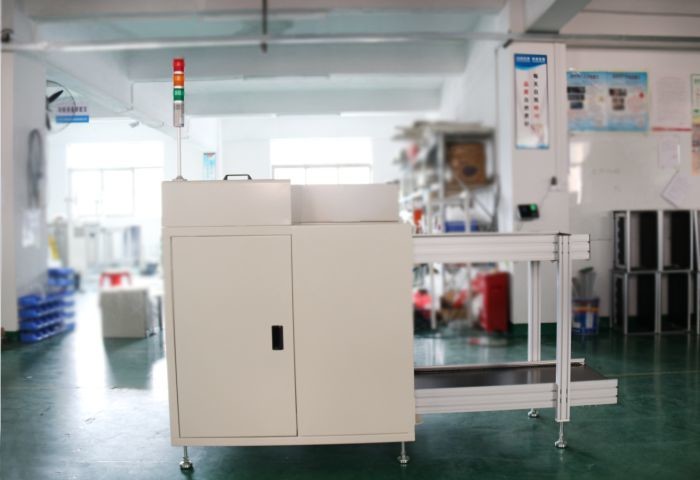

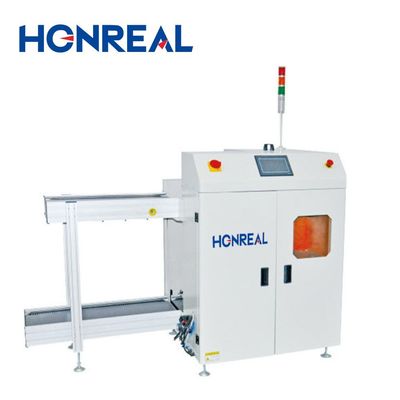

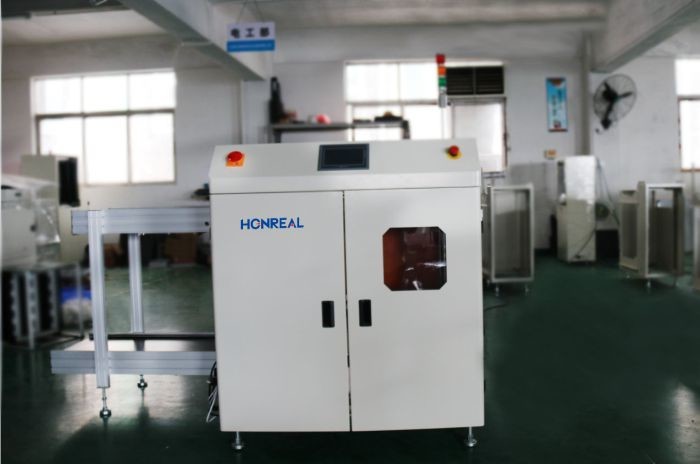

कारखाने की कीमत SMT चिप माउंटर असेंबली लाइन दो लोडर फ़ंक्शन के लिए स्वचालित चूसने पीसीबी लोडर
विवरण
इस उपकरण का उपयोग एसएमटी उत्पादन लाइनों पर दोतरफा पीसीबी बोर्डों और नंगे पीसीबी बोर्डों के स्वचालित लोडिंग ऑपरेशन के लिए किया जाता है।
विशेषताएं
1.पीएलसी नियंत्रण प्रणाली, स्थिर और विश्वसनीय रूप से काम कर रहा है;
2एलईडी टच स्क्रीन कंट्रोल पैनल, ऑपरेशन इतना आसान है;
3.पीन्यूमैटिक क्लैंप शीर्ष और निचले तीन बिंदुओं को मैगज़ीन के संरेखण के लिए प्रदान किया गया;
4प्रभावी धक्का डिजाइन पीसीबी के अविभाजित होने को सुनिश्चित कर सकता है;
5मशीन की हमेशा खराबी की निगरानी;
6. लचीला चूषण कप डिजाइन, चूषण कप की स्थिति समायोज्य है, चूषण पीसीबी की स्थिति को समायोजित करने के लिए आसान;
7ठोस और स्थिर डिजाइन;
8.SMEMA पोर्ट संगत है;
| तकनीकी मापदंड | |
| कार्य |
इस उपकरण का उपयोग लाइन स्रोत के लिए किया जाता है, चूषण पीसीबी समारोह खाली पीसीबी के लिए वैकल्पिक है, गैर-खाली पीसीबी के लिए लोड पीसीबी समारोह वैकल्पिक है, यह उत्पादन को अधिक कुशल और व्यावहारिक बनाता है |
| पीसीबी की मोटाई | मिन0.6 मिमी |
| पत्रिका संख्या | परिवहन ऊपर:1pcs, परिवहन नीचे:2pcs, ((या अनुकूलित) |
| चरण पिच चुनें | 1-4 ((10 मिमी कदम पिच) |
| पीसीबी लोड करने का समय | लगभग6सेकंड |
| मैगज़ीन बदलने का समय | लगभग30सेकंड |
| परिवहन दिशा | बाएं से दाएं/दाएं से बाएं (वैकल्पिक) |
| वायु दबाव | 4-6 बार, MAX10L/मिनट |
| विद्युत आपूर्ति | 100-230V AC ((अनुकूलित) एकल चरण, MAX 300V/A |
| विनिर्देश | ||||
| मॉडल संख्या | HR-250XS | HR-330XS | HR-390XS | HR-460XS |
| पीसीबी का आकार (एल × डब्ल्यू) ◄ (एल × डब्ल्यू) मिमी | (50x50) ↓350x250) | (50x50) ↓455x330) | (50x50)
