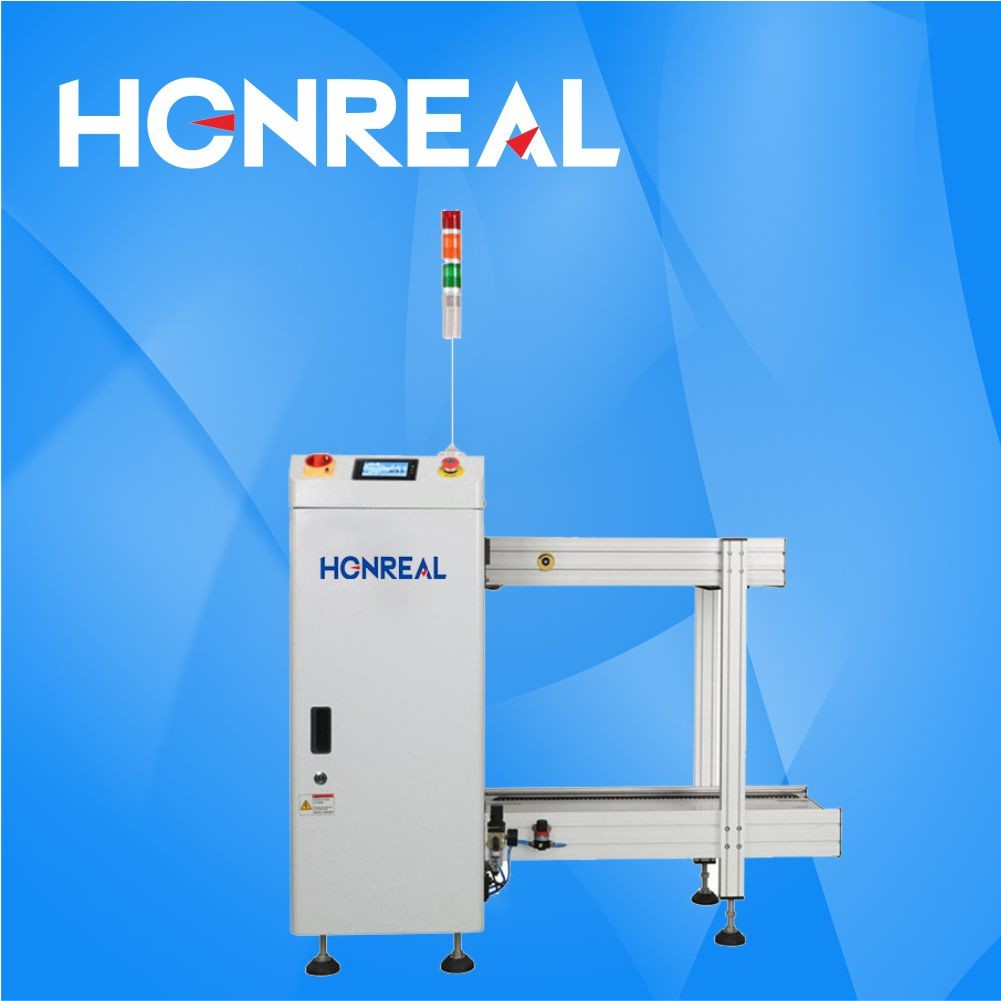

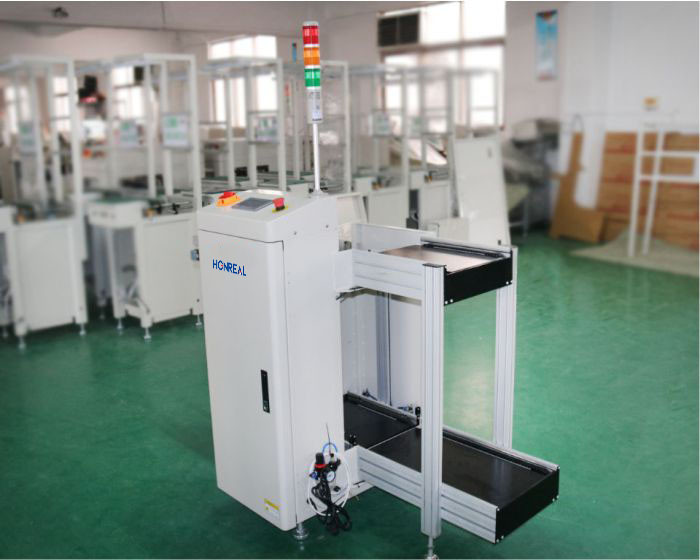

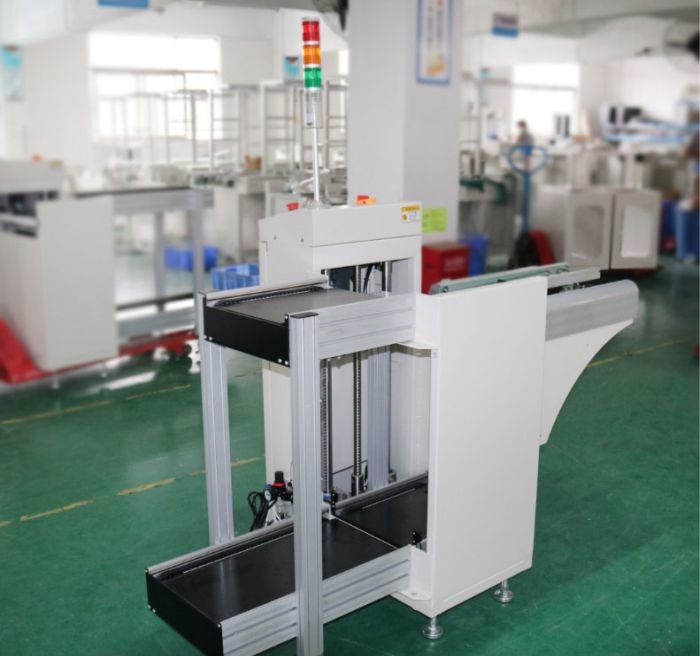

SMT बोर्ड हैंडलिंग उपकरण डिजाइनस्पार्क पीसीबी पुस्तकालय लोडर सैमसंग शीर्ष स्वचालित पीसीबी बोर्ड पत्रिका लोडर मशीन
उत्पाद का परिचयः
विकल्प
अतिरिक्त भंडारण क्षमता।
बंद भवनों से सुरक्षा का स्तर बढ़ता है।
चौड़ाई समायोज्य मैगज़ीन कन्वेयर (s)
अन्य विकल्प अनुरोध पर उपलब्ध हैं।
|
तकनीकी मापदंड |
|
| कार्य | इस इकाई का उपयोग मैगज़ीन से पीसीबी को एसएमटी उत्पादन लाइन में भेजने के लिए किया जाता है |
|
पीसीबी की मोटाई |
मिन0.6 मिमी |
|
पत्रिका संख्या |
परिवहन ऊपर:1pcs, परिवहन नीचे:1ps, ((या अनुकूलित) |
|
चरण पिच चुनें |
1-4 ((10 मिमी कदम पिच) |
|
पीसीबी लोड करने का समय |
लगभग 6 सेकंड |
|
मैगज़ीन बदलने का समय |
लगभग 30 सेकंड |
|
परिवहन दिशा |
बाएं से दाएं/दाएं से बाएं (वैकल्पिक) |
|
परिवहन ऊंचाई |
900±20 मिमी ((या अनुकूलित) |
|
वायु दबाव |
4-6 बार, MAX10L/मिनट |
|
विद्युत आपूर्ति |
100-230V AC ((अनुकूलित) एकल चरण, MAX 300V/A |
| विनिर्देश | ||||
| मॉडल संख्या | एचआर-250 | एचआर-330 | एचआर-390 | एचआर-460 |
| पीसीबी का आकार (एल × डब्ल्यू) ◄ (एल × डब्ल्यू) मिमी | (50x50) ↓350x250) | (50x50) ↓455x330) | (50x50)
