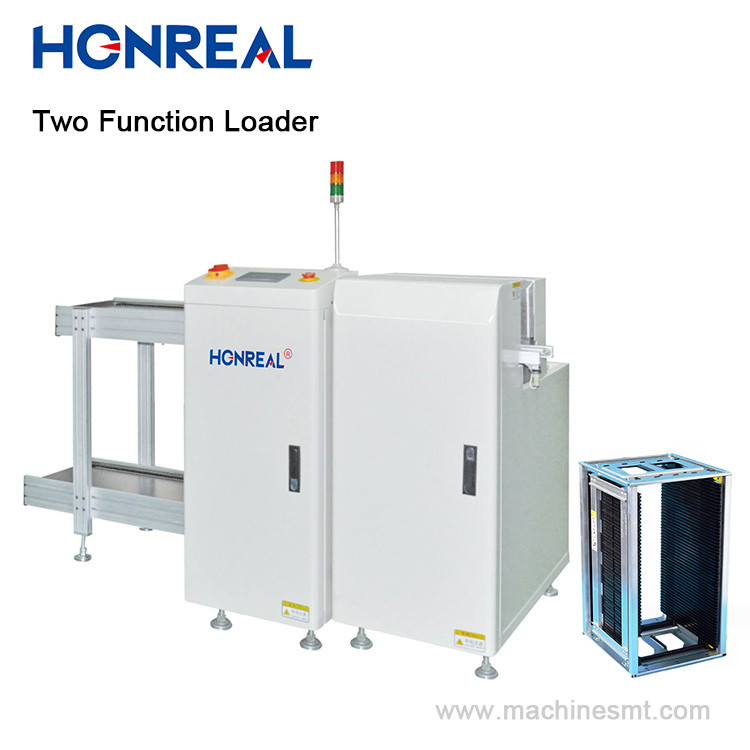

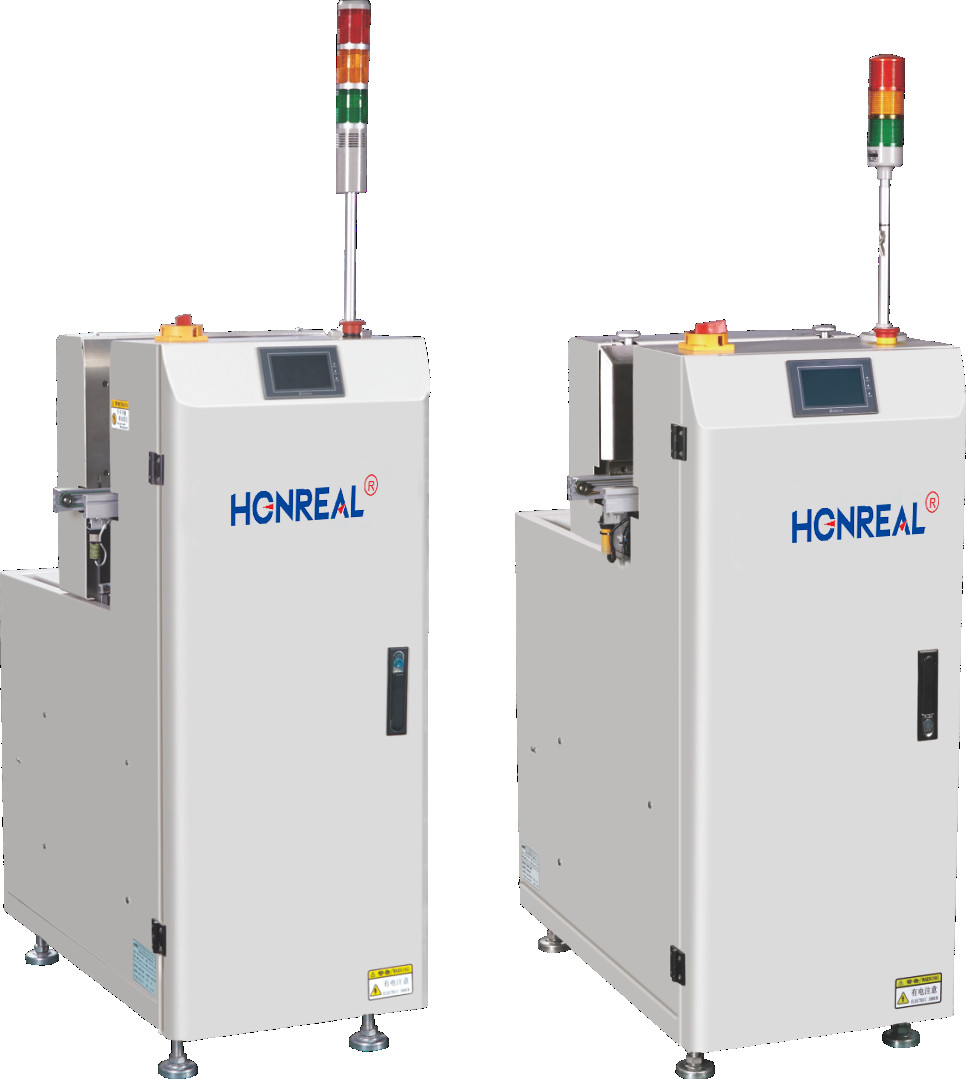

स्वचालित पत्रिका लोडर अनलोडर एसएमटी पीसीबी डिटेकर मैगज़ीन लोडर नंगे बोर्ड के लिए
विवरण
1पीएलसी + एलईडी टच स्क्रीन नियंत्रण, संचालित करने में आसान।
2.पास मोड द्वारा चुना जा सकता है.
3पत्रिका रैक को सुरक्षित करने के लिए ऊपर और नीचे वायवीय क्लैंप।
4पीसीबी टूटने से बचाने के लिए विशेष वायु सर्किट डिजाइन।
| तकनीकी मापदंड | |
| कार्य |

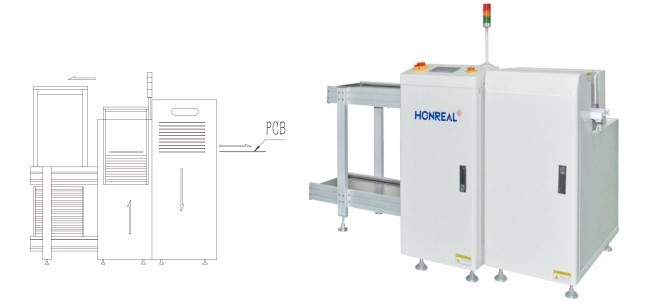

इस उपकरण का उपयोग एसएमटी उत्पादन लाइनों पर दोतरफा पीसीबी बोर्डों और नंगे पीसीबी बोर्डों के स्वचालित लोडिंग ऑपरेशन के लिए किया जाता है। |
| पीसीबी की मोटाई | मिन0.6 मिमी |
| पत्रिका संख्या | परिवहन ऊपर:1pcs, परिवहन नीचे:2pcs, ((या अनुकूलित) |
| चरण पिच चुनें | 1-4 ((10 मिमी कदम पिच) |
| पीसीबी लोड करने का समय | लगभग6सेकंड |
| मैगज़ीन बदलने का समय | लगभग30सेकंड |
| परिवहन दिशा | बाएं से दाएं/दाएं से बाएं (वैकल्पिक) |
| वायु दबाव | 4-6 बार, MAX30L/मिनट |
| विद्युत आपूर्ति | 100-230V AC ((अनुकूलित) एकल चरण, MAX 300V/A |
| विनिर्देश | ||||
| मॉडल संख्या | HR-250DS | HR-330DS | HR-390DS | HR-460DS |
| पीसीबी का आकार (एल × डब्ल्यू) ◄ (एल × डब्ल्यू) मिमी | (50x50) ↓350x250) | (50x50) ↓455x330) | (50x50)
