विवरण

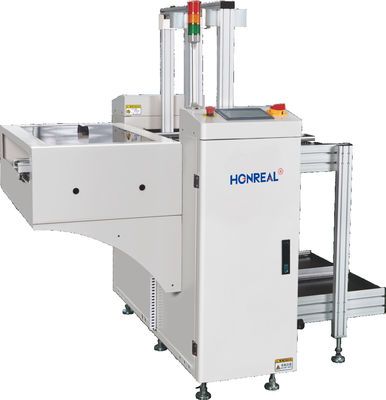

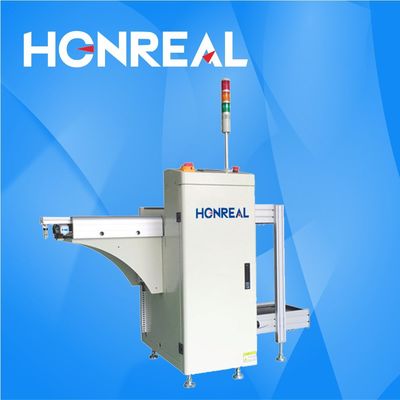

इस उपकरण का उपयोग एसएमटी उत्पादन लाइन के पीसीबी बोर्ड के प्राप्त संचालन के लिए किया जाता है,और यह रिफ्लो सोल्डरिंग मशीन के पीछे एओआई के बाद एनजी बोर्ड और ओके बोर्ड प्राप्त करने के लिए उपयुक्त है.
विशेषताएं
1पैनसोनिक पीएलसी + टच स्क्रीन नियंत्रण, संचालित करने में आसान।
2.कठोर संरचना के साथ डिजाइन.
3ऊपरी और निचले वायु क्लैंप सामग्री बॉक्स के स्थान को सटीक रूप से सुनिश्चित करते हैं।
4विशेष गैस पथ डिजाइन यह सुनिश्चित करता है कि पीसीबी पैनल को धक्का न दिया जाए।
5. SMEMA संकेत के साथ.
तकनीकी मापदंड | |
| कार्य | इस उपकरण का उपयोग एओआई के पीछे किया जाता है, एओआई सिग्नल प्राप्त करके, एनजी और ओके पीसीबी स्वचालित रूप से अलग से संग्रहीत होते हैं। |
पीसीबी की मोटाई | मिन0.6 मिमी |
पत्रिका संख्या | परिवहन ऊपर:1pcs, परिवहन नीचे:2pcs, ((या अनुकूलित) |
चरण पिच चुनें | 1-4 ((10 मिमी कदम पिच) |
पीसीबी लोड करने का समय | लगभग 6 सेकंड |
मैगज़ीन बदलने का समय | लगभग 30 सेकंड |
परिवहन दिशा | बाएं से दाएं/दाएं से बाएं (वैकल्पिक) |
परिवहन ऊंचाई | 900±20 मिमी ((या अनुकूलित) |
वायु दबाव | 4-6 बार, MAX30L/मिनट |
विद्युत आपूर्ति | 100-230V AC ((अनुकूलित) एकल चरण, MAX 300V/A |
विनिर्देश | ||||
| HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| पीसीबी का आकार (L*W) | (50x50) ↓350x250) | (50x50) ↓455x330) | (50x50)
