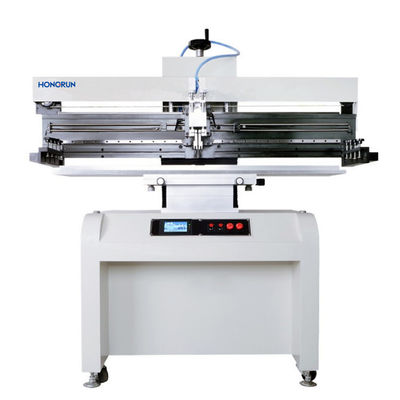

उत्पाद का परिचयः
1सटीक गाइड रेल और आयात मोटर का उपयोग ब्लेड सीट रूपांतरण, मुद्रण और उच्च सटीकता को चलाने के लिए किया जाता है।
2प्रिंटिंग स्क्रैपर 45 डिग्री घूम सकता है, स्टैंसिल और स्क्वीजी की सफाई और प्रतिस्थापन करना आसान है।
3स्क्रैपर ब्लॉक को ठीक मुद्रण स्थिति चुनने के लिए ब्लेड से पहले और बाद में समायोजित किया जा सकता है।
4एक निश्चित ग्रूव प्रिंटिंग प्लेट और पिन के साथ संयुक्त, एकल, दो तरफा प्रिंटिंग के लिए आसान स्थापना और समायोजन।
5.स्कूल एडिशन स्टील जाल को स्थानांतरित करने का तरीका, मुद्रित (पीसीबी), एक्स, वाई, जेड के साथ संयुक्त। सुविधाजनक ठीक समायोजन।
6एकतरफा और दोतरफा, विभिन्न प्रकार की मुद्रण विधियों पर सेट किया जा सकता है।
7आउटपुट सांख्यिकी के उत्पादन को सुविधाजनक बनाने के लिए स्वचालित गणना कार्य के साथ।

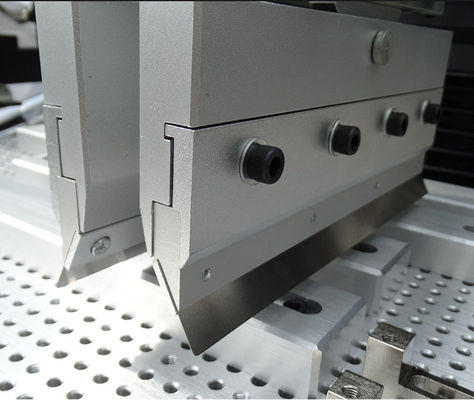

8समायोज्य ब्लेड कोण, स्टील ब्लेड, रबर स्क्रैपर उपयुक्त हैं।
9टच स्क्रीन स्क्रीन सेवर फंक्शन के साथ, टच स्क्रीन के जीवन की रक्षा के लिए समय को समायोजित किया जा सकता है।
10मुद्रण गति प्रदर्शन, समायोजित किया जा सकता है।
उपकरण की विशेषताएं और कार्य
1.1 जर्मन सटीक मोटर्स और रैखिक गाइडों को अपनाने से, स्क्रैपर धारक की मुद्रण अधिक स्थिर होती है;
1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;
1.3 इनपुट कुल पावर सप्लाई वोल्टेज: एकल-चरण 220V 50/60Hz, बिजली की खपत 100W, ऑपरेटिंग स्थिति का ऑनलाइन प्रदर्शन;
1.4 मुद्रण आधार को 450 से ऊपर उठाया जा सकता है और तय किया जा सकता है, जिससे इसे स्क्रैपर लोडिंग और अनलोडिंग और स्टील जाल की सफाई के लिए सुविधाजनक बनाया जा सकता है;
1.5 प्रिंटिंग बेस को आगे बढ़ाया जा सकता है और तय किया जा सकता है, जिससे बेहतर प्रिंटिंग परिणाम प्राप्त करने के लिए स्टील जाल पैटर्न की स्थिति से मेल खाना आसान हो जाता है;
1.6 जाल फ्रेम समर्थन बांह को बाएं और दाएं अलग से समायोजित किया जा सकता है, 300-1550 मिमी की छपाई रेंज के लिए उपयुक्त है;
मॉड्यूलर प्रिंटिंग प्लेटफार्म 1.7 एक फिक्स्ड स्लॉट और पोजिशनिंग पीआईएन से लैस है, जिसे जल्दी से बदलना और ढूंढना आसान है, जो एकल पक्षीय और द्विपक्षीय सब्सट्रेट संचालन के लिए उपयुक्त है।
1.8 प्रूफरीडिंग विधि में मुद्रित सामग्री (प्लेटन्स) के एक्स, वाई और जेड सुधार और समायोजन के साथ समन्वय के लिए एक जाल फ्रेम समर्थन हाथ की गति को अपनाया जाता है,सुधार को सुविधाजनक और सरल बनाना;
1.9 एकल/बहु मुद्रण के विकल्पों के साथ साथ मैनुअल या स्वचालित विधियों के साथ मित्सुबिशी पीएलसी नियंत्रण, मानव-मशीन इंटरफ़ेस स्पर्श नियंत्रण को अपनाना;
1.10 स्क्रैपर सीट को पीछे और आगे समायोजित किया जा सकता है, और प्रिंटिंग स्क्रैपर को उत्पाद प्रिंटिंग की जरूरतों के अनुसार समायोजित किया जा सकता है;
1.11 एक Xingchen सिलेंडर और एक चुंबकीय निकटता स्विच को अपनाने, कार्यबेंच आगे और पीछे चलता है, और मुद्रण सतह + 0.001 मिमी की सटीकता तक पहुंच सकती है;
1.12 4-6 किलोग्राम/सेमी2 के वायु दबाव का प्रयोग करें, 300x400 मिमी और 450x450 मिमी (बड़े आकार के लिए उपयुक्त) के प्रिंटिंग टेबल क्षेत्र, +0.02 मिमी की प्रिंटिंग सटीकता, +0.02 मिमी की मशीन दोहराव;
1.13 उत्पादन सांख्यिकी को सुविधाजनक बनाने के लिए स्वचालित गिनती कार्य और आवृत्ति सेटिंग से सुसज्जित;
तकनीकी मापदंड | |
कार्य |
इस इकाई का उपयोग पीसीबी बोर्ड पर सोल्डर पेस्ट प्रिंट करने के लिए किया जाता है |
प्रिंटिंग टेबल के आकार | 300×400 मिमी ((या अनुकूलित) |
फ्रेम का आकार | 370×470mm, 420×520mm, 550×650mm |
पीसीबी का आकार | 50x50~300×400 मिमी |
पीसीबी की मोटाई | 0.2 - 5.0 मिमी |
मुद्रण की स्थिति तय | पीसीबी बाहरी या पिन पोजिशनिंग |
बेडप्लेट की बारीकी से ट्यूनिंग | आगे/पीछे±10 मिमी आर/एल±10 मिमी |
मुद्रण सटीकता | ±0.02 मिमी |
पुनरावर्ती सटीकता | ±0.05 मिमी |
न्यूनतम दूरी | 0.35 मिमी |
वायु दबाव | 4-6 किलोग्राम/सेमी2 |
विद्युत आपूर्ति | 220V 50/60Hz 100W |
विनिर्देश | ||||
मॉडल संख्या |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
पीसीबी का आकार (L×W) ~(L×W) मिमी | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
इस्पात जाल का आकार (L × W) मिमी ~ ((L × W) मिमी | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
प्रिंटिंग टेबल के आकार (L×W) मिमी | 300×400 | 300×650 | 300×1250 | 400×1550 |
मशीन का आकार (L×W×H) मिमी | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
वजन | 260 किलो | 300 किलो | 340 किलोग्राम | 380 किलो |
