उपकरण की विशेषताएं और कार्य
1.1 जर्मन सटीक मोटर्स और रैखिक गाइडों को अपनाने से, स्क्रैपर धारक की मुद्रण अधिक स्थिर होती है;

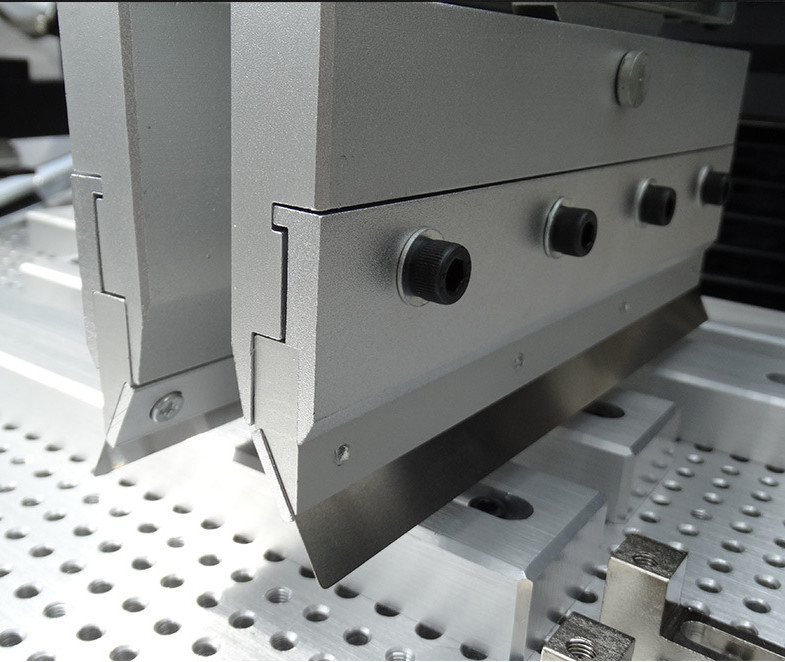

1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;
1.3 इनपुट कुल पावर सप्लाई वोल्टेज: एकल-चरण 220V 50/60Hz, बिजली की खपत 100W, ऑपरेटिंग स्थिति का ऑनलाइन प्रदर्शन;
1.4 मुद्रण आधार को 450 से ऊपर उठाया जा सकता है और तय किया जा सकता है, जिससे इसे स्क्रैपर लोडिंग और अनलोडिंग और स्टील जाल की सफाई के लिए सुविधाजनक बनाया जा सकता है;
1.5 प्रिंटिंग बेस को आगे बढ़ाया जा सकता है और तय किया जा सकता है, जिससे बेहतर प्रिंटिंग परिणाम प्राप्त करने के लिए स्टील जाल पैटर्न की स्थिति से मेल खाना आसान हो जाता है;
1.6 जाल फ्रेम समर्थन हाथ को बाएं और दाएं अलग से समायोजित किया जा सकता है, जो 470-750 मिमी की छपाई रेंज के लिए उपयुक्त है।
मॉड्यूलर प्रिंटिंग प्लेटफार्म 1.7 एक फिक्स्ड स्लॉट और पोजिशनिंग पीआईएन से लैस है, जिसे जल्दी से बदलना और ढूंढना आसान है, जो एकल पक्षीय और द्विपक्षीय सब्सट्रेट संचालन के लिए उपयुक्त है।
1.8 प्रूफरीडिंग विधि में मुद्रित सामग्री (प्लेटन्स) के एक्स, वाई और जेड सुधार और समायोजन के साथ समन्वय के लिए एक जाल फ्रेम समर्थन हाथ की गति को अपनाया जाता है,सुधार को सुविधाजनक और सरल बनाना;

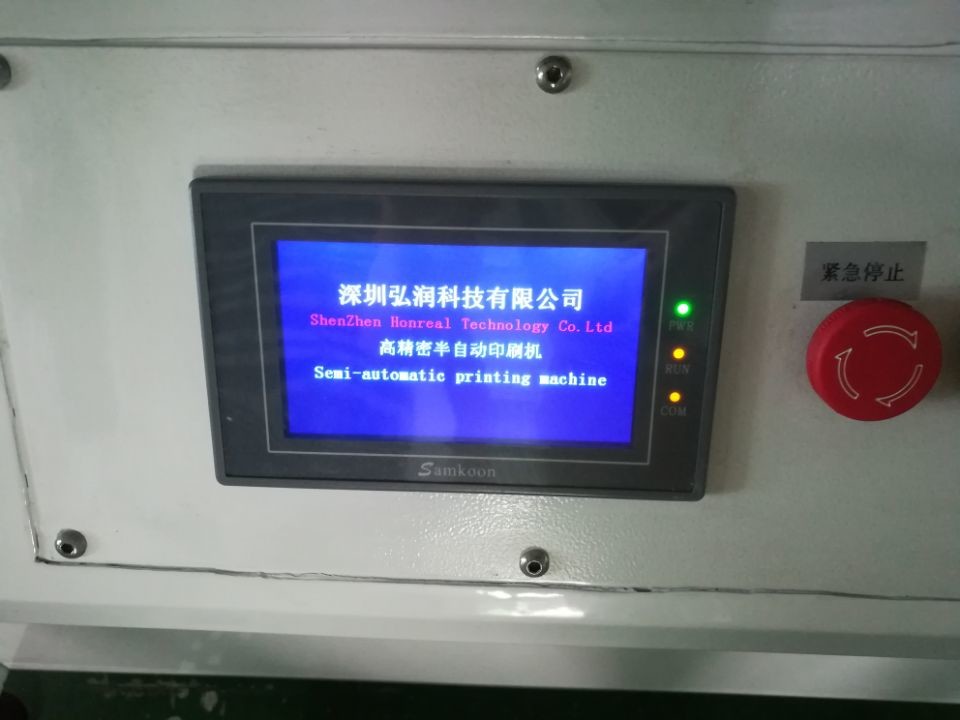

1.9 एकल/बहु मुद्रण के विकल्पों के साथ साथ मैनुअल या स्वचालित विधियों के साथ मित्सुबिशी पीएलसी नियंत्रण, मानव-मशीन इंटरफ़ेस स्पर्श नियंत्रण को अपनाना;
1.10 स्क्रैपर सीट को आगे और पीछे समायोजित किया जा सकता है, और प्रिंटिंग स्क्रैपर को उत्पाद प्रिंटिंग की जरूरतों के अनुसार +150 समायोजित किया जा सकता है;
1.11 एक Xingchen सिलेंडर और एक चुंबकीय निकटता स्विच को अपनाने, कार्यबेंच आगे और पीछे चलता है, और मुद्रण सतह + 0.001 मिमी की सटीकता तक पहुंच सकती है;
1.12 4-6 किलोग्राम/सेमी2 के वायु दबाव का प्रयोग करें, 300x400 मिमी और 450x450 मिमी के प्रिंटिंग टेबल क्षेत्र (बड़े आकार के लिए उपयुक्त), +0.05 मिमी की प्रिंटिंग सटीकता, +0.02 मिमी की मशीन दोहराव;
1.13 उत्पादन सांख्यिकी को सुविधाजनक बनाने के लिए स्वचालित गिनती कार्य और आवृत्ति सेटिंग से सुसज्जित;
| तकनीकी मापदंड | |
|
कार्य |
इस इकाई का उपयोग पीसीबी बोर्ड पर सोल्डर पेस्ट प्रिंट करने के लिए किया जाता है |
| प्रिंटिंग टेबल के आकार | 300×400 मिमी ((या अनुकूलित) |
| फ्रेम का आकार | 370×470mm, 420×520mm, 550×650mm |
| पीसीबी का आकार | 50x50~300×400 मिमी |
| पीसीबी की मोटाई | 0.2 - 5.0 मिमी |
| मुद्रण की स्थिति तय | पीसीबी बाहरी या पिन पोजिशनिंग |
| बेडप्लेट की बारीकी से ट्यूनिंग | आगे/पीछे±10 मिमी आर/एल±10 मिमी |
| मुद्रण सटीकता | ±0.02 मिमी |
| पुनरावर्ती सटीकता | ±0.05 मिमी |
| न्यूनतम दूरी | 0.35 मिमी |
| वायु दबाव | 4-6 किलोग्राम/सेमी2 |
| विद्युत आपूर्ति | 220V 50/60Hz 100W |
| विनिर्देश | ||||
|
मॉडल संख्या |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| पीसीबी का आकार (L×W) ~(L×W) मिमी | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| इस्पात जाल का आकार (L × W) मिमी ~ ((L × W) मिमी | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| प्रिंटिंग टेबल के आकार (L×W) मिमी | 300×400 | 300×650 | 300×1250 | 400×1550 |
| मशीन का आकार (L×W×H) मिमी | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| वजन | 260 किलो | 300 किलो | 340 किलोग्राम | 380 किलो |
शेन्ज़ेन Honreal प्रौद्योगिकी कं, लिमिटेड एक राष्ट्रीय उच्च तकनीक उद्यम है, एसएमटी उपकरण अनुसंधान और विकास, उत्पादन, बिक्री में विशेषज्ञता। दुनिया की शीर्ष 500 इलेक्ट्रॉनिक कंपनियों के लिए सेवाएं।कंपनी की पंजीकृत पूंजी 5 मिलियन है।अनुभवी तकनीकी टीम और उत्कृष्ट तकनीकी नवाचार क्षमता के साथ, एक बेहतर उत्पाद आपूर्ति श्रृंखला और सेवा टीम बनाना और विभिन्न ग्राहकों की जरूरतों को पूरा करना हमारा दीर्घकालिक लक्ष्य है।हम ग्राहकों को समझकर ग्राहकों की जरूरतों को पूरा करेंगे।, उन्हें प्राथमिकता देना और मूल्यवान सेवाएं प्रदान करना।
1पूर्व परामर्शः पूर्ण लाइन के लिए पेशेवर एसएमटी समाधान प्रदान करता है।
2कारखाने की वारंटी: कारखाने की सेवा के लिए एक वर्ष की वारंटी।
3स्थापनाः निर्बाध उत्पादन सुनिश्चित करने के लिए साइट पर स्थापना और कमीशन।
4तकनीकी प्रशिक्षणः स्तर 1 से स्तर 3 तक व्यावसायिक प्रशिक्षण प्रदान करता है।
5.तकनीकी सहायताः 7 * 24 तकनीकी सहायता प्रदान करता है।
6. सॉफ्टवेयर अपग्रेड: सभी उत्पादों के लिए आजीवन मुफ्त सॉफ्टवेयर अपग्रेड प्रदान करता है।
