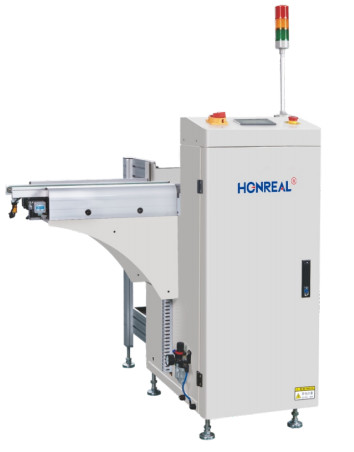

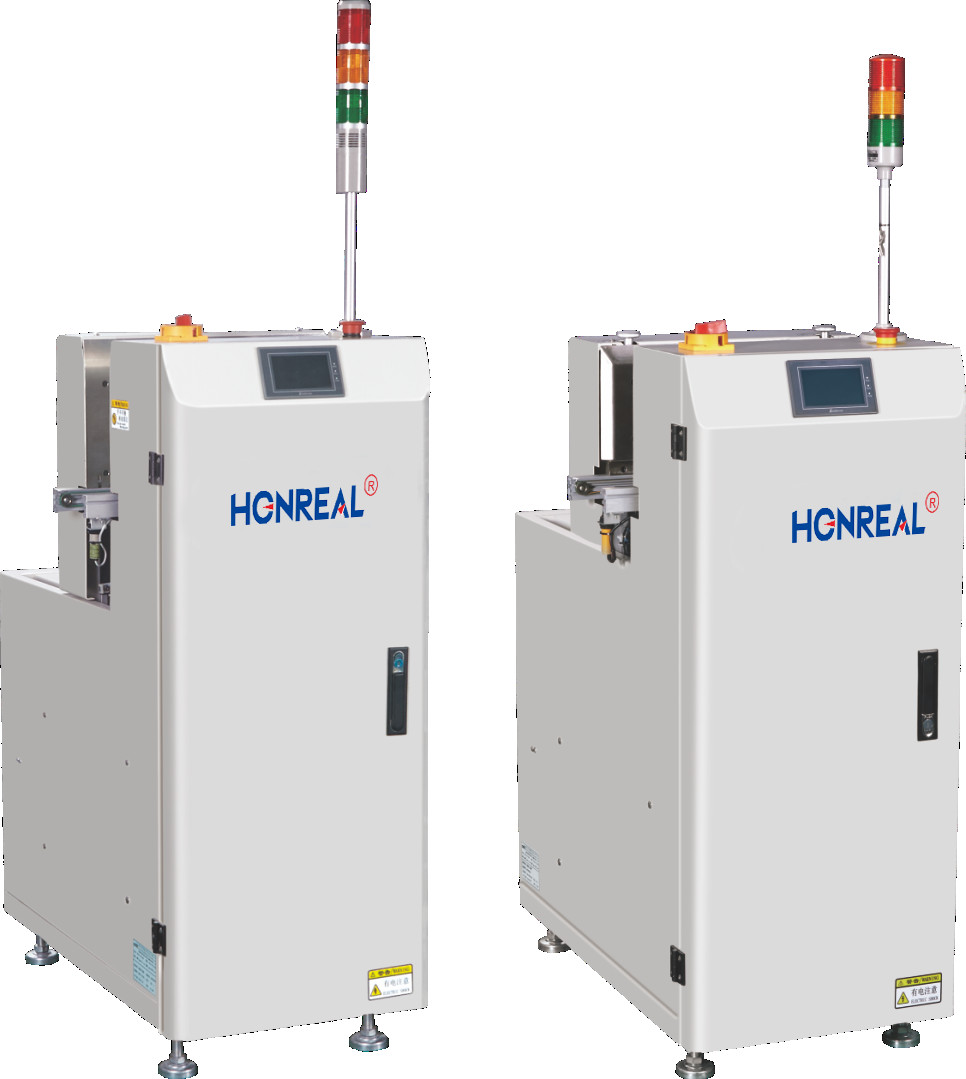

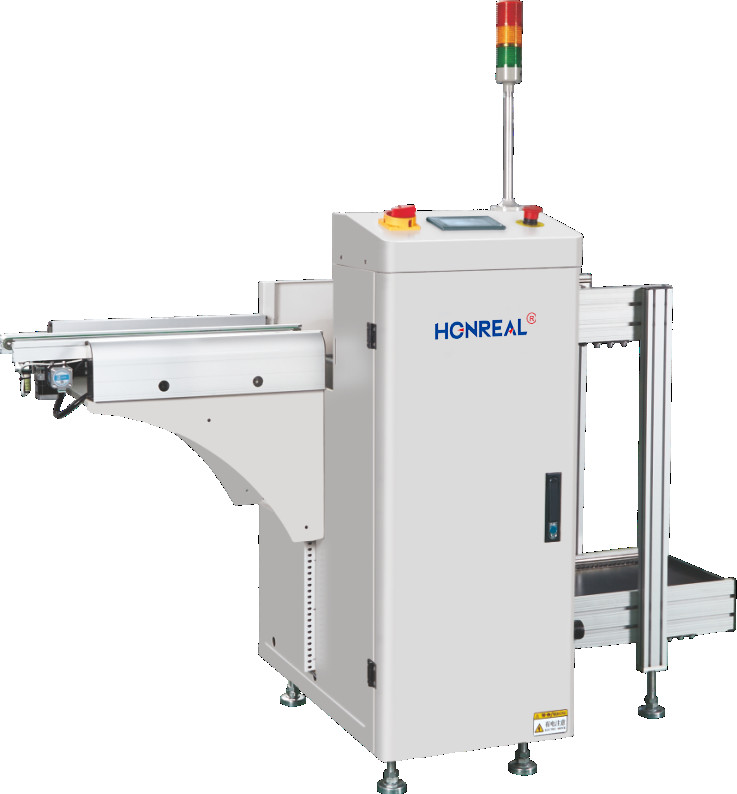

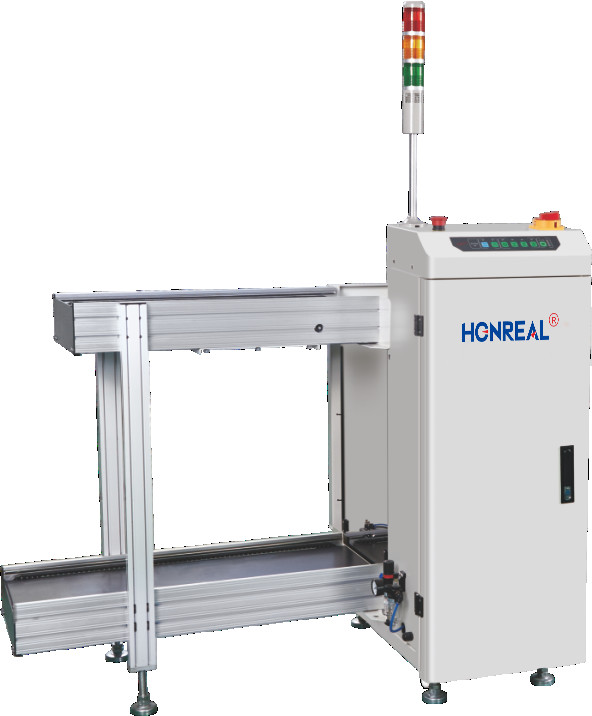

चीन फैक्टरी पूर्ण स्वचालित SMT मल्टी पत्रिका पीसीबी बोर्ड हैंडलिंग एलईडी असेंबली लाइन के लिए अनलोडर मशीन
उत्पाद का परिचयः
1. इस उपकरण का उपयोग एसएमटी उत्पादन लाइन के अंत में पत्रिका में पीसीबी इकट्ठा करने के लिए किया जाता है
2स्थिर और विश्वसनीय पीएलसी नियंत्रण प्रणाली;
3संचालित करने के लिए आसान एलईडी टच स्क्रीन नियंत्रण इंटरफ़ेस;
4.मगही के संरेखण के लिए ऊपर और नीचे तीन बिंदुओं के वायवीय क्लैंप प्रदान किए गए;
5प्रभावी धक्का डिजाइन पीसीबी के अविभाजित होने को सुनिश्चित कर सकता है;
6.2magazines लोड करने की क्षमता.
7. दिशा बाएं से दाएं या दाएं से बाएं (वैकल्पिक) ।
8मशीन की हमेशा खराबी की निगरानी;
9ठोस और स्थिर डिजाइन;
10.SMEMA पोर्ट संगत है;
|
तकनीकी मापदंड |
|
| कार्य | इस उपकरण का उपयोग एसएमटी उत्पादन लाइन के अंत में पत्रिका में पीसीबी एकत्र करने के लिए किया जाता है |
|
पीसीबी की मोटाई |
मिन0.6 मिमी |
|
पत्रिका संख्या |
परिवहन ऊपर:1pcs, परिवहन नीचे:1ps, ((या अनुकूलित) |
|
चरण पिच चुनें |
1-4 ((10 मिमी कदम पिच) |
|
पीसीबी लोड करने का समय |
लगभग 6 सेकंड |
|
मैगज़ीन बदलने का समय |
लगभग 30 सेकंड |
|
परिवहन दिशा |
बाएं से दाएं/दाएं से बाएं (वैकल्पिक) |
|
परिवहन ऊंचाई |
900±20 मिमी ((या अनुकूलित) |
|
वायु दबाव |
4-6 बार, MAX30L/मिनट |
|
विद्युत आपूर्ति |
100-230V AC ((अनुकूलित) एकल चरण, MAX 300V/A |
|
विनिर्देश |
||||
|
मॉडल संख्या |
HR-250X | HR-330X | HR-390X | HR-XB460X |
| पीसीबी का आकार (एल × डब्ल्यू) ◄ (एल × डब्ल्यू) मिमी | (50x50) ↓350x250) | (50x50) ↓455x330) | (50x50)
