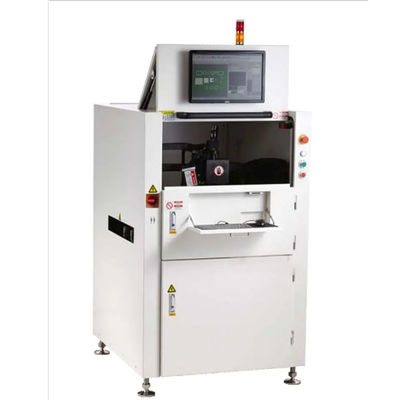

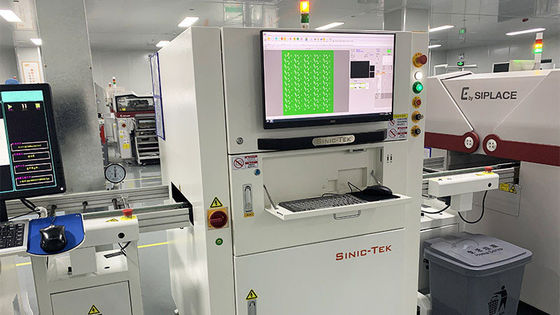

विशेषताएं:
1. पेशेवर लेंस डिजाइन का लेंस छवि को अधिक समान और नाजुक बनाता है, और पता लगाने की स्थिरता में काफी सुधार करता है।
2. यह Gerber फ़ाइल प्रोग्रामिंग में आयात किया जा सकता है, या छवि संपादन मोड से पैसे संपादित करने और डिबग करने के लिए इस्तेमाल किया जा सकता है.
3बहु-दिशात्मक 3 डी प्रक्षेपण विधि प्रभावी रूप से सोल्डर पेस्ट में छाया प्रभाव के कारण होने वाली पहचान त्रुटि को हल कर सकती है।
पता लगाने की प्रक्रिया
4ऑपरेशन सिस्टम उपयोगकर्ता स्तर के इंटरफेस संरचना के अनुसार परिणाम पहचान और प्रसंस्करण कार्य में सुधार करता है।
5उच्च परिशुद्धता प्रोग्राम करने योग्य काले और सफेद मोयर फ्रिंज, उच्चतम माप सटीकता 0.67um।
6सटीक त्रि-आयामी माप डेटा के आधार पर, ऑपरेटर कम समय में पूरी परियोजना को अनुकूलित कर सकते हैं।
तकनीकी मापदंडः
मॉडल | A510 | A510DL | A1200 |
पीसीबी का आकार | 55*55 ~450*450 मिमी | 55*55 ~450*310 मिमी दोहरी | 55*55 ~ 1200*650 मिमी |
पीसीबी की जकड़न | 0.5 ~ 7.0 मिमी | ||
पीसीबी वजन | ≤5.0kg | ||
कन्वेयर समायोजन | मैनुअल/ऑटोमैटिक | ||
उपाय का प्रकार | ऊँचाई, क्षेत्रफल, आयतन, ऑफसेट, ब्रिज, आकार ((गुम प्रिंट, अपर्याप्त टिन, अत्यधिक टिन, ब्रिजिंग, ऑफसेट, गलत आकार, सतह दूषित) | ||
पेस्ट ऊंचाई | 0 ~ 550um | ||
मिन पैड पिच | ≥100um | ||
माप का सिद्धांत | 3D सफेद प्रकाश PSLM PMP ((प्रोग्राम करने योग्य स्थानिक प्रकाश मॉड्यूलेशन, चरण माप प्रोफाइलोमेट्री) | ||
निरीक्षण प्रमुखों की संख्या | 1 | ||
कैमरा पिक्सेल | 5M, (10M/12M विकल्प के रूप में) | ||
पता लगाने की गति | 0.35 ~ 0.5s/FOV | ||
कार्यक्रम का समय | 5 ~ 10 मिनट | ||
डेटा प्रकार | गेरबर डेटा 274D/274X, स्कैन पीसीबी | ||
शक्ति | AC220,50/60Hz,1KVA | ||
मशीन का आयाम | 1000*1150*1530 मिमी | 1000*1350*1530 मिमी | 1730*1420*1530 मिमी |
वजन | 965 किलोग्राम | 1200 किलोग्राम | 1600 किलो |
मुख्य प्रौद्योगिकी और विशेषताएं
1.प्रोग्राम करने योग्य संरचित ग्रिटिंग पीएमपी इमेजिंग टेक्नोलॉजी
चरण मॉड्यूलेशन प्रोफाइलिंग तकनीक (पीएमपी) का उपयोग मुद्रित सोल्डर पेस्ट के तीन आयामी माप को प्राप्त करने के लिए किया जाता है,जो उच्च गति निरीक्षण सुनिश्चित करते हुए माप की सटीकता में काफी सुधार कर सकता है.
यह 2.8μm की विभिन्न प्रकार की पता लगाने की सटीकता प्रदान करता है,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm आदि यह उत्पाद विविधता और पता लगाने की गति के लिए ग्राहक की आवश्यकताओं को पूरा करता है।
उच्च लागत वाले टेलीसेंट्रिक लेंस और विशेष सॉफ्टवेयर परीक्षण एल्गोरिथ्म का उपयोग करके साधारण लेंस, स्क्विंट और विकृति की समस्या को हल करता है,जो निरीक्षण सटीकता और निरीक्षण क्षमता में काफी सुधार करता है. एफपीसी विरूपण के लिए उद्योग के अग्रणी स्थैतिक मुआवजे को प्राप्त करता है।
