3 डी एसपीआई पूरी तरह से पता लगाने की प्रक्रिया में छाया और यादृच्छिक प्रतिबिंब की समस्या को हल कर सकते हैं, ताकि मिलाप पेस्ट 3 डी का पता लगाने
सटीकता अधिक है; 5M पिक्सेल उच्च गति कैमरे से लैस, पता लगाने की गति तेज है, छवि अधिक नाजुक और समृद्ध है; यह एक आदर्श है
उच्च गति और उच्च परिशुद्धता वाले उत्पादन लाइनों के लिए विकल्प।
तकनीकी मापदंडः
| मॉडल | A510 | A510DL | A1200 |
| पीसीबी का आकार | 55*55 ~450*450 मिमी | 55*55 ~450*310 मिमी दोहरी | 55*55 ~ 1200*650 मिमी |
| पीसीबी की जकड़न | 0.5 ~ 7.0 मिमी | ||
| पीसीबी वजन | ≤5.0kg | ||
| कन्वेयर समायोजन | मैनुअल/ऑटोमैटिक | ||
| उपाय का प्रकार | ऊँचाई, क्षेत्रफल, आयतन, ऑफसेट, ब्रिज, आकार ((गुम प्रिंट, अपर्याप्त टिन, अत्यधिक टिन, ब्रिजिंग, ऑफसेट, गलत आकार, सतह दूषित) | ||
| पेस्ट ऊंचाई | 0 ~ 550um | ||
| मिन पैड पिच | ≥100um | ||
| माप का सिद्धांत | 3D सफेद प्रकाश PSLM PMP ((प्रोग्राम करने योग्य स्थानिक प्रकाश मॉड्यूलेशन, चरण माप प्रोफाइलोमेट्री) | ||
| निरीक्षण प्रमुखों की संख्या | 1 | ||
| कैमरा पिक्सेल | 5M, (10M/12M विकल्प के रूप में) | ||
| पता लगाने की गति | 0.35 ~ 0.5s/FOV | ||
| कार्यक्रम का समय | 5 ~ 10 मिनट | ||
| डेटा प्रकार | गेरबर डेटा 274D/274X, स्कैन पीसीबी | ||
| शक्ति | AC220,50/60Hz,1KVA | ||
| मशीन का आयाम | 1000*1150*1530 मिमी | 1000*1350*1530 मिमी | 1730*1420*1530 मिमी |
| वजन | 965 किलोग्राम | 1200 किलोग्राम | 1600 किलो |
मुख्य प्रौद्योगिकी और विशेषताएं
1.प्रोग्राम करने योग्य संरचित ग्रिटिंग पीएमपी इमेजिंग टेक्नोलॉजी
चरण मॉड्यूलेशन प्रोफाइलिंग तकनीक (पीएमपी) का उपयोग मुद्रित सोल्डर पेस्ट के तीन आयामी माप को प्राप्त करने के लिए किया जाता है,जो उच्च गति निरीक्षण सुनिश्चित करते हुए माप की सटीकता में काफी सुधार कर सकता है.
यह 2.8μm की विभिन्न प्रकार की पता लगाने की सटीकता प्रदान करता है,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm आदि यह उत्पाद विविधता और पता लगाने की गति के लिए ग्राहक की आवश्यकताओं को पूरा करता है।
उच्च लागत वाले टेलीसेंट्रिक लेंस और विशेष सॉफ्टवेयर परीक्षण एल्गोरिथ्म का उपयोग करके साधारण लेंस, स्क्विंट और विकृति की समस्या को हल करता है,जो निरीक्षण सटीकता और निरीक्षण क्षमता में काफी सुधार करता है. एफपीसी विरूपण के लिए उद्योग के अग्रणी स्थैतिक मुआवजे को प्राप्त करता है।
अनुभव के किसी भी स्तर के इंजीनियर स्वतंत्र रूप से Gerber आयात सॉफ़्टवेयर मॉड्यूल और अनुकूल प्रोग्रामिंग इंटरफ़ेस के माध्यम से सिस्टम को जल्दी और सटीक रूप से प्रोग्राम कर सकते हैं।ऑपरेटर द्वारा एक बटन संचालन भी काफी प्रशिक्षण के लिए आवश्यकताओं को कम करने के लिए बनाया गया है.
मिनीएलईडी और माइक्रोएलईडी छोटे एलईडी रोशनी से बने होते हैं। एक एकल बोर्ड पर छोटे एलईडी की संख्या 1 मिलियन से अधिक पैड तक पहुंच सकती है। मिनीएलईडी की एक एकल इकाई का आकार लगभग 100-200μm है,जबकि MicroLED की एक इकाई का आकार 50μm हो सकता हैइसलिए, उच्च घनत्व वाले उत्पादों में उपयोग किए जाने वाले 3DSPI उपकरण उद्योग में उच्चतम विन्यास का उपयोग करते हैं; विशेष रूप से संगमरमर के प्लेटफार्मों का उपयोग,रैखिक मोटर्स और रैखिक एन्कोडर छोटे आकार के पैड की गति सटीकता सुनिश्चित करने के लिएउद्योग के अग्रणी 1.8μm रिज़ॉल्यूशन टेलीसेंट्रिक लेंस का उपयोग करना और गेरबर रूपांतरण, लोड जॉब, एल्गोरिथ्म, डेटा भंडारण और क्वेरी आदि का अनुकूलन करना, सटीकता,निरीक्षण की गति और दक्षता में काफी सुधार हुआ है।.

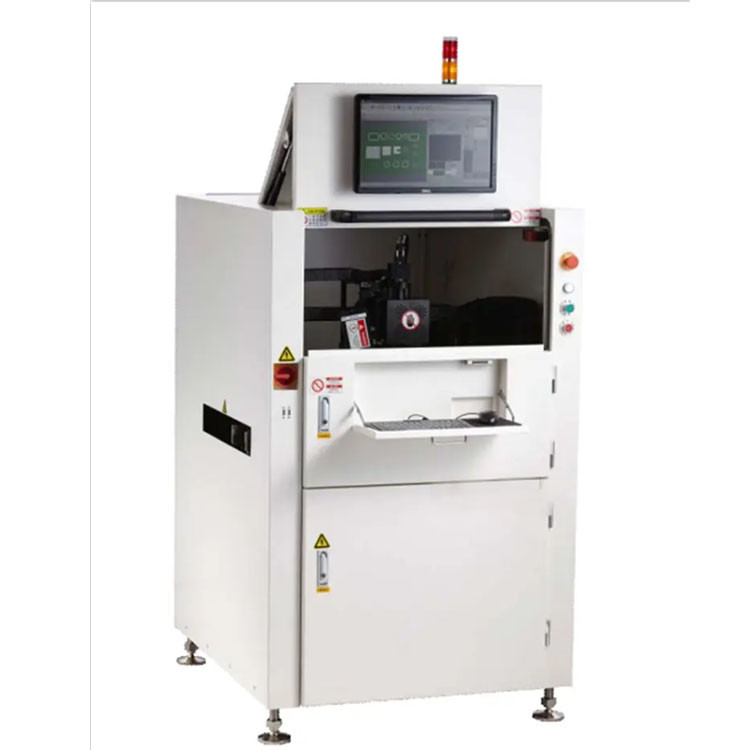

चित्र प्रदर्शनी
