| MOQ: | 1 सेट |
| कीमत: | बातचीत योग्य |
| स्टैंडर्ड पैकेजिंग: | निर्यात लकड़ी के बॉक्स पैकेजिंग |
| वितरण अवधि: | 20 कार्य दिवस |
| भुगतान विधि: | टी/टी ，, वेस्टर्न यूनियन, |
| आपूर्ति क्षमता: | प्रति माह 50 सेट |

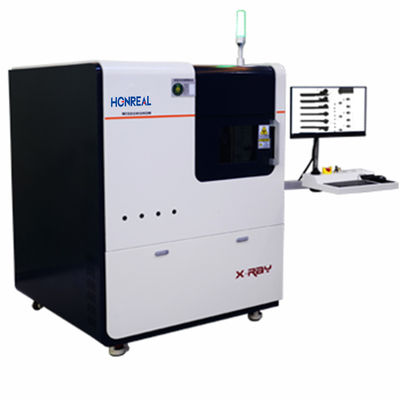

एक्स-रे निरीक्षण प्रणाली उच्च सटीकता एक्स-रे निरीक्षण मशीन
मुख्य विवरण :
उपकरणों की इस श्रृंखला की प्रणाली मुख्य रूप से सात प्रमुख भागों से बनी है: माइक्रो-फोकस एक्स-रे स्रोत, छवि इमेजिंग इकाई, कंप्यूटर छवि प्रसंस्करण प्रणाली, यांत्रिक प्रणाली, विद्युत नियंत्रण प्रणाली, सुरक्षा सुरक्षा प्रणाली, और चेतावनी प्रणाली। यह आधुनिक गैर-विनाशकारी परीक्षण, कंप्यूटर सॉफ्टवेयर प्रौद्योगिकी, छवि अधिग्रहण और प्रसंस्करण प्रौद्योगिकी, यांत्रिक संचरण प्रौद्योगिकी, और AI एल्गोरिदम को एकीकृत करता है, जो चार प्रमुख तकनीकी क्षेत्रों को कवर करता है: ऑप्टिकल, यांत्रिक, विद्युत, और एल्गोरिथम। विभिन्न सामग्रियों या मोटाई के कारण एक्स-रे अवशोषण में अंतर का उपयोग करके, यह वस्तुओं की आंतरिक संरचना की छवियां बनाता है और फिर आंतरिक दोषों का पता लगाता है। यह उत्पादों के उच्च-परिभाषा निरीक्षण छवियों का वास्तविक समय अवलोकन प्रदान कर सकता है, आंतरिक दोषों की उपस्थिति, प्रकार और स्तर का निर्धारण कर सकता है। साथ ही, अनुकूलित उपयोगकर्ता आवश्यकताओं के आधार पर, AI एल्गोरिथम स्वचालित दोष निर्धारण में सक्षम है, जो मूल्यांकन में सटीकता और निष्पक्षता सुनिश्चित करता है।
उपकरण पैरामीटर
| वर्गीकरण | मद | प्रकार | पैरामीटर और कार्य |
|
हार्डवेयर कॉन्फ़िगरेशन |
1 |
ब्रांड प्रकार |
HAMAMATSU, Hamamatsu, जापान, बंद माइक्रोफोकस एक्स-रे स्रोत |
| वोल्टेज करंट | 90kv, 10-200uA | ||
| फोकस आकार | 5µm | ||
| अधिकतम पावर | 8W | ||
|
1 |
ब्रांड प्रकार |
iRAY, एमोर्फस सिलिकॉन फ्लैट पैनल डिटेक्टर |
|
| इमेजिंग क्षेत्र | 130mm×130mm | ||
|
फोटोसेंसिटिव यूनिट आकार |
85µm | ||
| पिक्सेल मैट्रिक्स | 1536×1536 | ||
| रिज़ॉल्यूशन | 5.8Lp/mm | ||
|
झुकाव कोण |
0-90° देखने का कोण (बाएं और दाएं 45°) | ||
| छवि फ्रेम दर | 20fps | ||
| आवर्धन अनुपात |
150 का ज्यामितीय आवर्धन गुना |
||
|
कंप्यूटर |
होस्ट ब्रांड | 4 | |
|
औद्योगिक कंप्यूटर कॉन्फ़िगरेशन |
सीपीयू: I5 6500 रैम: 8G, एचडीडी: 1TB | ||
| 1 | 24" FHD एलसीडी डिस्प्ले | ||
|
लोडिंग प्लेटफॉर्म |
लोडिंग क्षेत्र | 520mm×520mm | |
| अधिकतम निरीक्षण क्षेत्र | 520mm×520mm | ||
|
गति यात्रा (Z-अक्ष) |
डिटेक्शन पैनल Z1=300mm, एक्स-रे स्रोत Z2=300mm | ||
| गति यात्रा (X-अक्ष) | X अक्ष=510mm, Y अक्ष=405mm | ||
| अधिकतम नमूना वजन | 10kg | ||
| गति नियंत्रण विधि | जॉयस्टिक, माउस, और कीबोर्ड त्रि-संयोजन | ||
| नेविगेशन सिस्टम | कॉन्फ़िगरेशन |
हाइक्विजन हाई डेफिनिशन कैमरा |
|
|
सॉफ्टवेयर सिस्टम |
सॉफ्टवेयर परिचय |
बौद्धिक संपदा |
मालिकाना सॉफ्टवेयर बौद्धिक संपदा के साथ स्वतंत्र रूप से विकसित। |
|
सॉफ्टवेयर कार्य |
स्वचालित छवि सेटिंग |
विशेषता बिंदुओं के स्थिति निर्देशांक और पैरामीटर जानकारी रिकॉर्ड करना |
||
| स्वचालित नेविगेशन कार्यक्षमता | निरीक्षण बिंदुओं पर त्वरित आवागमन की सुविधा | |||
|
गणना सुविधा |
इलेक्ट्रॉनिक/सेमीकंडक्टर उत्पादों में बुलबुले को मापने में सक्षम | |||
|
एल्गोरिथम मॉडल |
अनुकूलन योग्य पहचान आवश्यकताओं के आधार पर एल्गोरिथम मॉडल |
|||
| स्थान संपादन कार्यक्षमता | बहु-बिंदु स्थिति पहचान को आसानी से प्राप्त करें | |||
|
मशीन पैरामीटर |
वजन | लगभग 1250Kg | ||
| बिजली की आपूर्ति | 220V/50Hz | |||
| अधिकतम पावर | 2.0KW | |||
| उपकरण आयाम |
1300mm(L) * 1320mm(W) * 1800mm(H) |
|||
| विकिरण रिसाव खुराक | <1µSv/h | |||
|
एक्स-रे सुरक्षा |
1. विकिरण रिसाव खुराक: < 1µSv/h। |
|||
|
2. केसिंग की सुरक्षा सामग्री एक स्टील-सीसा-स्टील संरचना से बनी है, और सामने के दरवाजे की खिड़की का उपयोग करती है विकिरण सुरक्षा के लिए लेडेड ग्लास। |
||||
|
3. सुरक्षा इंटरलॉक सुविधा: सभी दरवाजे की स्थिति पर लिमिट स्विच स्थापित हैं। जब दरवाजा खोला जाता है, तो एक्स-रे स्रोत स्वचालित रूप से कट जाता है बिजली। |
||||
|
4. एक्स-रे की परिचालन स्थिति को इंगित करने के लिए स्थिति संकेतक रोशनी का उपयोग करें स्रोत। |
||||
|
5. उपकरण ने "रेडियोआइसोटोप और विकिरण के लिए छूट फाइलिंग" प्राप्त की है। कॉन्फ़िगरेशन सूची |
||||
नहीं
|
. नाम |
मात्रा | इकाई | कॉन्फ़िगरेशन विनिर्देश | 1 |
| सेट | 1 | सेट | WISDOMSHOW द्वारा स्वतंत्र रूप से विकसित |
रे स्रोत 90KV 2 |
| इमेजिंग यूनिट |
1 |
सेट |
24-इंच एचडी मॉनिटर |
×130mm 3 |
| कंप्यूटर होस्ट | 1 | सेट | 24-इंच एचडी मॉनिटर | 4 |
| मॉनिटर | 1 | सेट | 24-इंच एचडी मॉनिटर | 5 |
| सटीक नियंत्रण घटक | 1 | सेट | WISDOMSHOW द्वारा स्वतंत्र रूप से विकसित | 6 |
| लीड रूम और मोशन पार्ट्स | 1 | सेट | WISDOMSHOW द्वारा स्वतंत्र रूप से विकसित | |
| सॉफ्टवेयर | 1 | सेट | WISDOMSHOW द्वारा स्वतंत्र रूप से विकसित |
|
|
