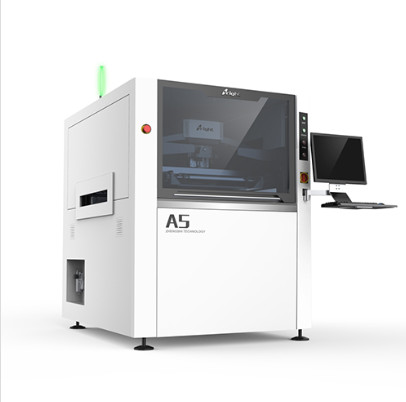

पूर्ण स्वचालित पीसीबी स्टेंसिल प्रिंटर स्वचालित स्टेंसिल प्रिंटिंग मशीन ए5
विशेषताएं:
1सटीक ऑप्टिकल पोजिशनिंग सिस्टम
समायोज्य चार प्रकाश स्रोत, प्रकाश तीव्रता समायोज्य है,प्रकाश समान है, और छवि अधिग्रहण अधिक सही है; अच्छी पहचान ((असमान चिह्न बिंदुओं सहित), टिनिंग के लिए लागू,तांबे का आवरणविभिन्न रंगों के साथ पीसीबी के विभिन्न प्रकारों के साथ पीसीबी के विभिन्न प्रकारों के साथ पीसीबी के विभिन्न प्रकारों के साथ पीसीबी के विभिन्न प्रकारों के साथ पीसीबी के विभिन्न प्रकारों के साथ पीसीबी के विभिन्न प्रकारों के साथ पीसीबी के विभिन्न प्रकारों के साथ पीसीबी के विभिन्न प्रकारों के साथ पीसीबी के विभिन्न प्रकारों के साथ पीसीबी के विभिन्न प्रकारों के साथ पीसीबी के विभिन्न प्रकारों के साथ पीसीबी के विभिन्न प्रकारों के साथ पीसीबी के विभिन्न प्रकारों के साथ पीसीबी के विभिन्न प्रकारों के साथ पीसीबी के विभिन्न प्रकारों के साथ पीसीबी के विभिन्न प्रकारों के साथ पीसीबी के विभिन्न प्रकारों के साथ पीसीबी के विभिन्न प्रकारों के साथ पीसीबी के विभिन्न प्रकारों में पीसीबी के विभिन्न प्रकारों में पीसीबी के विभिन्न प्रकारों में पीसीबी के विभिन्न प्रकारों में पीसीबी के विभिन्न प्रकारों में पीसीबी के विभिन्न प्रकारों में पीसीबी के विभिन्न प्रकारों में पीसीबी के विभिन्न प्रकारों में पीसीबी के विभिन्न प्रकारों में पीसीबी के विभिन्न प्रकारों में पीसीबी के विभिन्न प्रकारों में
2. उच्च दक्षता और उच्च अनुकूलनशीलता स्टेंसिल सफाई प्रणाली
नई पोंछ प्रणाली स्टेंसिल और बड़े वैक्यूम सक्शन के साथ पूर्ण संपर्क सुनिश्चित करती है, जाली में मिलाप पेस्ट को खत्म करने के लिए सुनिश्चित करें, एक एंटी-स्टेटिक स्टिक रोलर बनाएं,और पूरी तरह से स्टेंसिल और जाल में अवशोषित मिलाप पेस्ट को हटा दें वास्तव में प्रभावी स्वचालित सफाई समारोह का एहसास होता है.
3मुद्रण अक्ष सर्वो ड्राइव
स्क्रू ड्राइव के साथ Squeegee Y अक्ष सर्वो, उच्च सटीकता, अधिक स्थिर संचालन, सेवा जीवन का विस्तार, ग्राहकों के लिए एक अच्छा मुद्रण नियंत्रण मंच प्रदान करने के लिए
4. बुद्धिमान स्क्वीजी प्रणाली
बुद्धिमान प्रोग्रामेबल सेटिंग, दो स्वतंत्र प्रत्यक्ष मोटर्स संचालित squeegee, निर्मित सटीक शून्य दबाव का पता लगाने प्रणाली.
5विशेष पीसीबी मोटाई अनुकूलन प्रणाली
प्लेटफ़ॉर्म की ऊंचाई को पीसीबी मोटाई सेटिंग के अनुसार स्वचालित रूप से कैलिब्रेट किया जाता है, जो संरचना में बुद्धिमान, तेज़, सरल और विश्वसनीय है।
62 डी सोल्डर पेस्ट प्रिंटिंग गुणवत्ता निरीक्षण और एसपीसी विश्लेषण
ऑफसेट, कम टिन, रिसाव, टिन कनेक्शन और अन्य प्रिंटिंग समस्याओं के लिए 2 डी फ़ंक्शन का जल्दी से पता लगाया जा सकता है, पता लगाने का बिंदु मनमाने ढंग से बढ़ता है;एसपीसी सॉफ्टवेयर मशीन द्वारा एकत्र किए गए नमूनों का विश्लेषण कर सकता है सीपीके सूचकांक मुद्रण गुणवत्ता सुनिश्चित करता है.
7. स्वचालित सॉल्डर पेस्ट भरने का कार्य
नियमित और निश्चित बिंदु पर स्वचालित रूप से मिलाप पेस्ट जोड़ना,जो मिलाप पेस्ट की गुणवत्ता और स्टेंसिल में मिलाप पेस्ट की मात्रा सुनिश्चित करता है।यह सुनिश्चित करने के लिए कि ग्राहक लंबे समय तक स्थिर और निरंतर मुद्रण की गुणवत्ता कर सके, उत्पादकता में सुधार।
8. स्क्वीजी दबाव बंद-लूप प्रतिक्रिया नियंत्रण
सटीक डिजिटल दबाव सेंसर नियंत्रण प्रणाली में निर्मित, स्क्वीगी दबाव प्रतिक्रिया प्रणाली के माध्यम से, यह सटीक रूप से स्क्वीगी के मूल दबाव मूल्य प्रदर्शित कर सकता है,बुद्धिमानी से स्क्वीगी के दबाव की गहराई समायोजितमुद्रण प्रक्रिया में स्थिर दबाव मूल्य सुनिश्चित करना और उच्चतम प्रक्रिया नियंत्रण प्राप्त करना और उच्च घनत्व और ठीक दूरी वाले उपकरणों का सही मुद्रण प्राप्त करना।
9तापमान और आर्द्रता नियंत्रण कार्य
मुद्रण सामग्री के स्थिर भौतिक गुणों को सुनिश्चित करने के लिए प्रिंटिंग प्रेस में तापमान और आर्द्रता का स्वचालित विनियमन और पर्यवेक्षण।
10वैक्यूम सक्शन प्लेट और ऊपरी प्रेस फंक्शन
यह बोर्ड के विरूपण को प्रभावी ढंग से दूर करने के लिए स्वचालित रूप से विभिन्न आकारों और मोटाई के पीसीबी को क्लैंप कर सकता है,यह सुनिश्चित करें कि टिन समान रूप से मुद्रित है।
11. स्टेंसिल के सोल्डर पेस्ट मार्जिन का पता लगाने का कार्य
स्टेंसिल पर सोल्डर पेस्ट मार्जिन (मोटाई) का वास्तविक समय का पता लगाना,टेन भरने के लिए बुद्धिमान संकेत
12. स्टेंसिल प्लगिंग का पता लगाने का कार्य
स्टेंसिल के ऊपर प्रकाश स्रोत की भरपाई करके, सीसीडी का उपयोग वास्तविक समय में जाल की जांच करने के लिए किया जाता है, ताकि जल्दी से पता लगाया जा सके और न्याय किया जा सके कि स्टेंसिल साफ होने के बाद अवरुद्ध है या नहीं।और स्वचालित सफाई करते हैं, जो पीसीबी के 2डी पता लगाने के लिए एक पूरक है।
उपकरण पैरामीटरः
|
एसक्रेन फ्रेम: |
370*370mm~737*737mm |
|
विचारशीलता: |
25~40 मिमी |
|
पीसीबी का आकार ((min~max) |
50*50~400*340 मिमी |
|
पीसीबी की मोटाई |
0.4~6 मिमी |
|
पीसीबी वारपेज |
< 1% |
|
परिवहन ऊंचाई |
900±40 मिमी |
|
परिवहन दिशा |
बाएं से दाएं या दाएं से बाएं |
|
परिवहन गति |
अधिकतम 1500 मिमी/सेकंड प्रोग्राम करने योग्य |
|
प्रिंट हेड |
दो स्वतंत्र मोटर चालित प्रिंटर हेड |
|
स्क्वीजी की गति |
6~200 मिमी/सेक |
|
स्क्वीगी कोण |
60°/55°/45° |
|
स्क्वीगी का प्रकार |
स्टेनलेस स्टील (मानक) प्लास्टिक |
|
स्टेंसिल सेपरेशन |
0.1~20mm/sec प्रोग्राम करने योग्य |
|
सफाई प्रणाली |
सूखी/ गीली/ वैक्यूम ((प्रोग्राम करने योग्य) |
|
तालिका समायोजन सीमाएँ |
X:±10mm Y:±10mm |
|
सीसीडी एफओवी |
8*6 मिमी |
|
सोल्डर पेस्ट निरीक्षण |
2 डी निरीक्षण मानक |
|
स्थिति सटीकता दोहराएं |
±0.025 मिमी |
|
चक्र समय |
<7s(प्रिंटिंग और क्लीनिंग को छोड़कर) |
|
उत्पाद परिवर्तन |
<5 मिनट |
|
हवा की आवश्यकता |
4.5~6kg/cm2 |
|
मशीन का वजन |
लगभग 1000 किलो |
|
मशीन के आयाम |
1220*1355*1500 |
विश्वव्यापी सेवा
एसएमटी कारखाना सेटअप के लिए, हम आपके लिए कर सकते हैंः
1हम आपके लिए पूर्ण एसएमटी समाधान प्रदान करते हैं
2हम अपने उपकरणों के साथ मुख्य प्रौद्योगिकी प्रदान करते हैं
3हम सबसे अधिक पेशेवर तकनीकी सेवा प्रदान करते हैं
4हमारे पास एसएमटी फैक्ट्री सेटअप पर समृद्ध अनुभव है।
5हम एसएमटी के बारे में किसी भी प्रश्न का समाधान कर सकते हैं।
