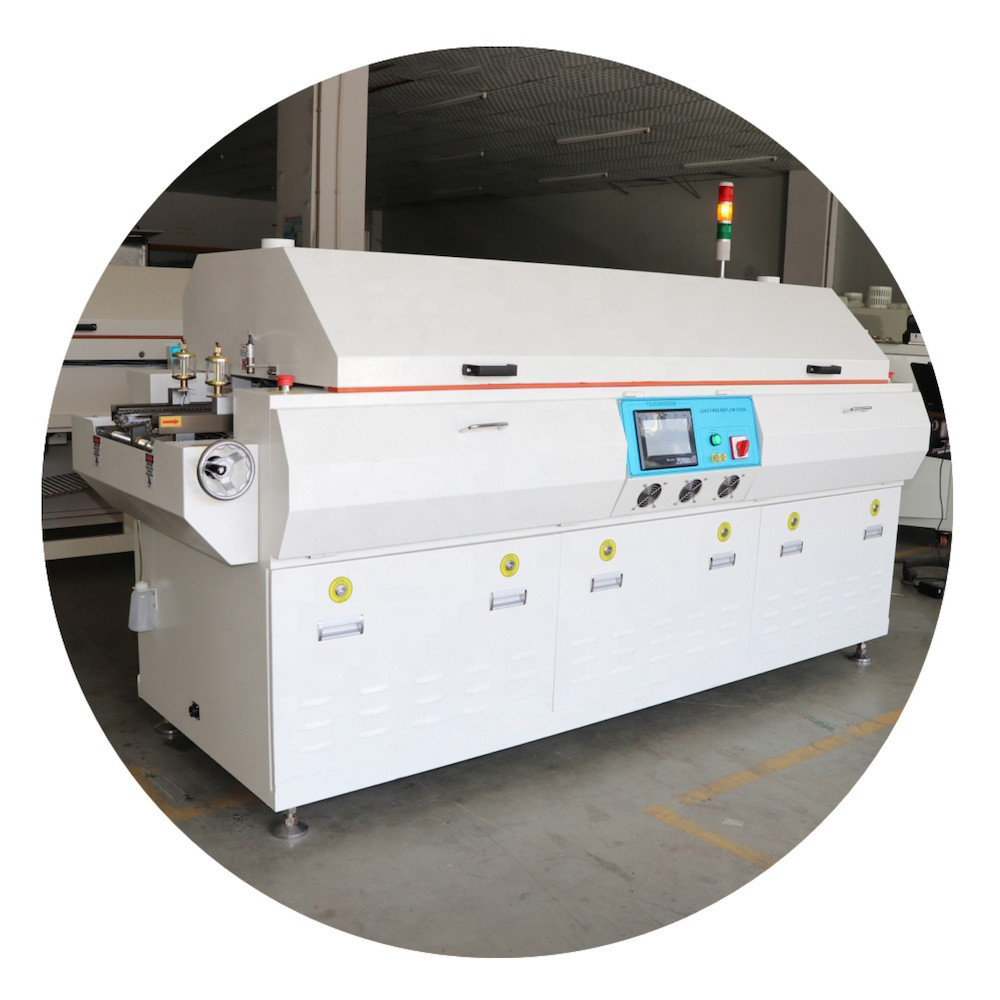

पीसीबी उत्पादन लाइन मशीन 6 क्षेत्र एसएमटी लीड मुक्त रिफ्लो सोल्डरिंग ओवन एसएमडी
उत्पाद का परिचयः
1स्ट्रीमलाइन आकार डिजाइन ओवन को बहुत अच्छा दिखता है, उच्च सटीक तापमान नियंत्रण और दोहराए जाने योग्य प्रोफाइल प्राप्त करने के लिए पीएलसी + पीआईडी बंद लूप नियंत्रण।2यह 50 समूहों के तापमान मापदंडों को बचा सकता है और प्रोफाइल परीक्षण के लिए अतिरिक्त 2 पोर्ट प्रदान कर सकता है।
ब्रांड विद्युत घटक जैसे श्नाइडर (जर्मनी) ब्रेकर, ओमरोन (जापान) बॉक्स रिले। 3.इस बीच सीई प्रमाणित ब्लोअर विशेष रूप से सीसा मुक्त रिफ्लो ओवन के लिए डिज़ाइन किया गया है।यह स्थिर और कम शोर चलाता है.
4ऊपरी क्षेत्र, हुड और इलेक्ट्रिक बॉक्स कवर को आसानी से खोला जा सकता है। यह सफाई और रखरखाव के लिए सुविधाजनक है।
5ओवन की आंतरिक सुरंग स्टेनलेस स्टील से बनी है जो उच्च तापमान को सहन कर सकती है और साफ करने में आसान है।
6पूरे ऊपरी और निचले क्षेत्रों में गर्म हवा का संवहन किया जाता है।
7स्टेनलेस स्टील के जाल बेल्ट, रेल को अधिक स्थिर बनाने के लिए कठोर प्रक्रिया के साथ डाल्ड किया जाता है, और चेन कन्वेयर और एसएमईएमए।
8.पूरी तरह से लीड मुक्त प्रसंस्करण के लिए विभिन्न आवश्यकताओं को पूरा करता है. मॉड्यूलर डिजाइन त्वरित और सरल रखरखाव प्राप्त करने के लिए ताकि रखरखाव समय और लागत को कम किया जा सके.
मशीन के पैरामीटर:
| मॉडल | HRM-640 |
| हीटिंग जोन | ऊपरी 6 क्षेत्र |
| निचले 6 क्षेत्र | |
| हीटिंग सुरंग | 1938 मिमी |
| आयाम | L3571*W1200*H1450 |
| शुद्ध भार | लगभग 1100 किलो |
| सामान्य शक्ति | 41 किलोवाट |
| बिजली की खपत | लगभग.8--8 किलोवाट |
| कमरे के तापमान से 260 डिग्री सेल्सियस तक रैंप समय | < 15 मिनट |
| नियंत्रण प्रकार | टच स्क्रीन और पीएलसी |
| हीटिंग विधि | पूरी तरह से मजबूर वायु संवहन |
| तापमान विनियमन | पीआईडी क्लोज-लूप कंट्रोल, एसएसआर ड्राइव |
| तापमान सीमा | परिवेश---350°C |
| तापमान सटीकता | ± 1 °C |
| तापमान समान | ±2 °C |
| शीतलन | एक शीतलन क्षेत्र, शीतलन के लिए हवा कूलर |
| कन्वेयर विधि | जाल बेल्ट और चेन कन्वेयर |
| कन्वेयर की ऊंचाई | 900±20 मिमी |
| जाल बेल्ट की चौड़ाई | 450 मिमी |
| पीसीबी की अधिकतम चौड़ाई | 400 मिमी |
| पीसीबी क्लीयरेंस | 30 मिमी |
| कन्वेयर दिशा | बाएँ से दाएँ |
| कन्वेयर की गति | 0-1000 मिमी/मिनट |
| हुक लिफ्ट | विद्युत पेंच पोल |
| विद्युत आपूर्ति | 380v,3ph,50hz |
एचआरई-640 सीसा मुक्त रिफ्लो ओवन नियंत्रण प्रणाली
1. पूर्ण अंग्रेजी इंटरफ़ेस, संचालित करने में आसान है जो लीड / लीड मुक्त के साथ अनुशंसित 50 से अधिक समूहों के मापदंडों को स्टोर कर सकता है
2मशीन के वितरण से पहले तापमान/गति सेटिंग. आप 10 मिनट के भीतर इसे कैसे संचालित करें।
3.अद्वितीय कार्यक्रम डिजाइन स्टार्ट बिजली की खपत को समायोजित कर सकता है औरस्टार्ट करंट को कम कर सकता है। सीमा शक्ति आपूर्ति वाले ग्राहक के लिए सबसे अच्छा विकल्प।
4पीएलसी नियंत्रक के साथ रंगीन टचस्क्रीन इंटरफ़ेस मशीन के स्थिर संचालन को सुनिश्चित करता है।

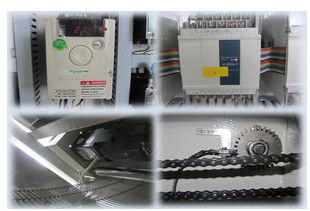

एचआरई-640 लीड मुक्त रिफ्लो ओवन इलेक्ट्रिकल
