| MOQ: | 1SET |
| कीमत: | बातचीत योग्य |
| standard packaging: | लकड़ी का केस |
| Delivery period: | 5-15 कार्य दिवस |
| payment method: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| Supply Capacity: | 100 सेट / महीना |

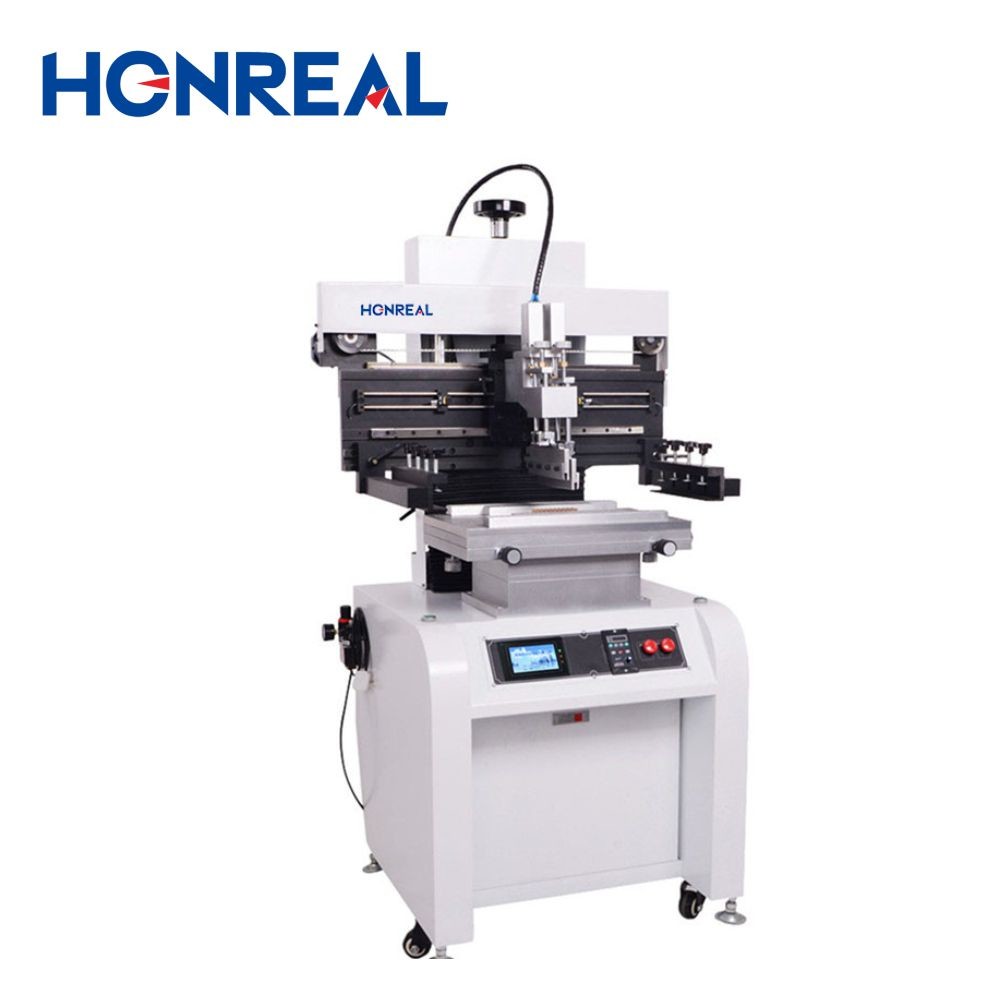

सेमी ऑटो प्रिंटेड सर्किट बोर्ड सिल्क स्क्रीन प्रिंटिंग पीसीबी प्रिंटर मशीन
उत्पाद का परिचयः
1हमारे उपकरण में एक सटीक गाइड रेल और एक आयातित मोटर का उपयोग ब्लेड सीट रूपांतरण को चलाने के लिए किया जाता है, जिसके परिणामस्वरूप सटीक और सटीक मुद्रण होता है।
2प्रिंटिंग स्क्रैपर को 45 डिग्री घूमने के लिए डिज़ाइन किया गया है और इसे जगह पर तय किया जा सकता है, जिससे स्टैंसिल की सफाई और प्रतिस्थापन के लिए सुविधाजनक हो जाता है।
3स्क्रैपर ब्लॉक को ठीक मुद्रण स्थिति चुनने के लिए ब्लेड से पहले और बाद में समायोजित किया जा सकता है।
4एक निश्चित ग्रूव प्रिंटिंग प्लेट और पिन के साथ संयुक्त, एकल, दो तरफा प्रिंटिंग के लिए आसान स्थापना और समायोजन।
5.स्कूल एडिशन स्टील जाल को स्थानांतरित करने का तरीका, मुद्रित (पीसीबी), एक्स, वाई, जेड के साथ संयुक्त। सुविधाजनक ठीक समायोजन।
6एकतरफा और दोतरफा, विभिन्न प्रकार की मुद्रण विधियों पर सेट किया जा सकता है।
7आउटपुट सांख्यिकी के उत्पादन को सुविधाजनक बनाने के लिए स्वचालित गणना कार्य के साथ।
8समायोज्य ब्लेड कोण, स्टील ब्लेड, रबर स्क्रैपर उपयुक्त हैं।

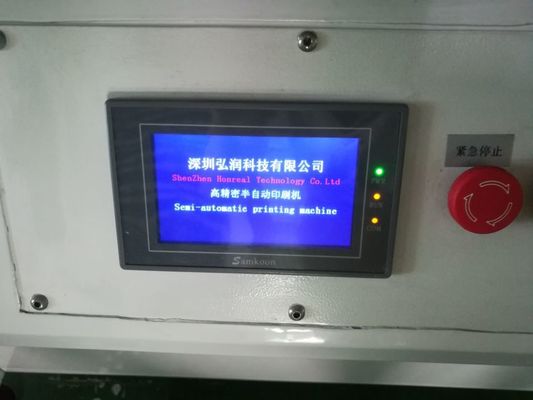

9टच स्क्रीन स्क्रीन सेवर फंक्शन के साथ, टच स्क्रीन के जीवन की रक्षा के लिए समय को समायोजित किया जा सकता है।
10मुद्रण गति प्रदर्शन, समायोजित किया जा सकता है।
| तकनीकी मापदंड | |
|
कार्य |
इस इकाई का उपयोग पीसीबी बोर्ड पर सोल्डर पेस्ट प्रिंट करने के लिए किया जाता है |
| प्रिंटिंग टेबल के आकार | 300×400 मिमी ((या अनुकूलित) |
| फ्रेम का आकार | 370×470mm, 420×520mm, 550×650mm |
| पीसीबी का आकार | 50x50~300×400 मिमी |
| पीसीबी की मोटाई | 0.2 - 5.0 मिमी |
| मुद्रण की स्थिति तय | पीसीबी बाहरी या पिन पोजिशनिंग |
| बेडप्लेट की बारीकी से ट्यूनिंग | आगे/पीछे±10 मिमी आर/एल±10 मिमी |
| मुद्रण सटीकता | ±0.02 मिमी |
| पुनरावर्ती सटीकता | ±0.05 मिमी |
| न्यूनतम दूरी | 0.35 मिमी |
| वायु दबाव | 4-6 किलोग्राम/सेमी2 |
| विद्युत आपूर्ति | 220V 50/60Hz 100W |
| विनिर्देश | ||||
|
मॉडल संख्या |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| पीसीबी का आकार (L×W) ~(L×W) मिमी | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| इस्पात जाल का आकार (L × W) मिमी ~ ((L × W) मिमी | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| प्रिंटिंग टेबल के आकार (L×W) मिमी | 300×400 | 300×650 | 300×1250 | 400×1550 |
| मशीन का आकार (L×W×H) मिमी | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| वजन | 260 किलो | 300 किलो | 340 किलोग्राम | 380 किलो |
