| MOQ: | 1SET |
| कीमत: | USD 3000-3800/Set |
| standard packaging: | लकड़ी का केस |
| Delivery period: | 5-15 कार्य दिवस |
| payment method: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| Supply Capacity: | 100 सेट / महीना |

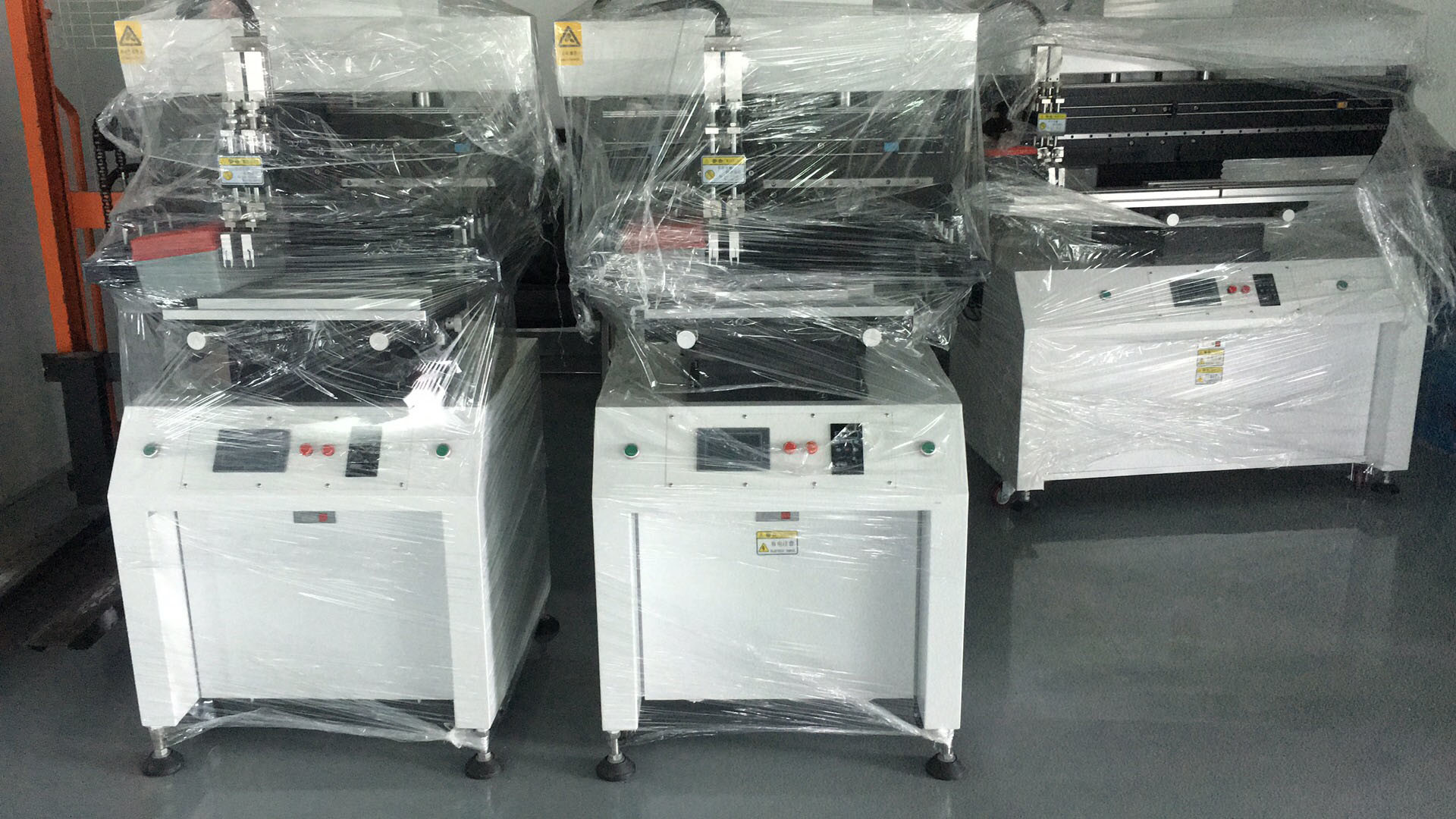

पीसीबी प्रिंटिंग प्लॉटर मशीन प्रिंटेड सर्किट बोर्ड सोल्डर पेस्ट प्रिंटर

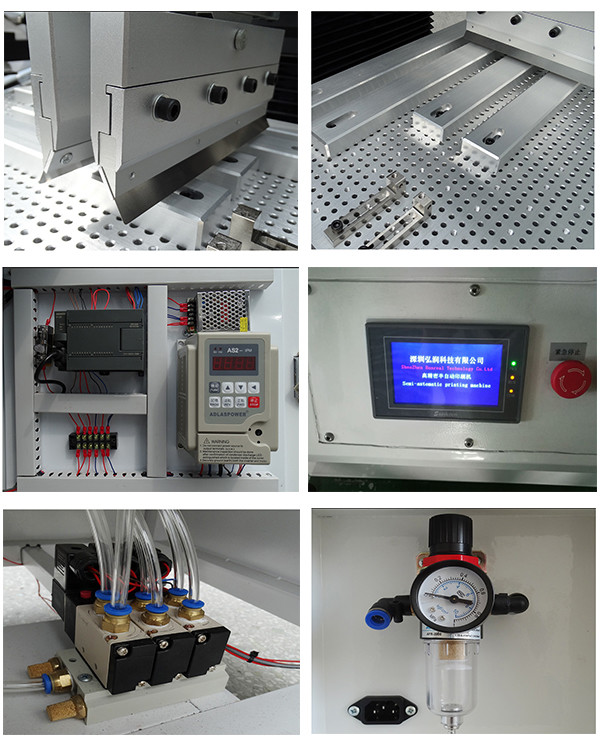

उत्पाद का परिचयः
1सटीक गाइड रेल और आयात मोटर का उपयोग ब्लेड सीट रूपांतरण, मुद्रण और उच्च सटीकता को चलाने के लिए किया जाता है।

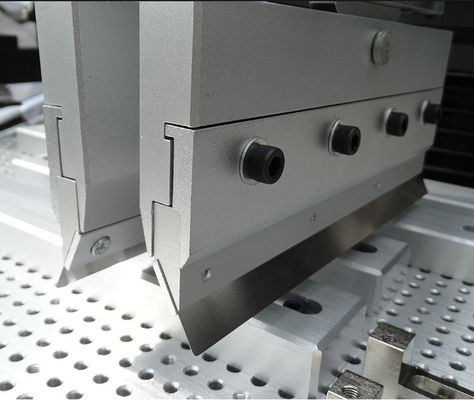

2प्रिंटिंग स्क्रैपर 45 डिग्री घूम सकता है, स्टैंसिल और स्क्वीजी की सफाई और प्रतिस्थापन करना आसान है।
3स्क्रैपर ब्लॉक को ठीक मुद्रण स्थिति चुनने के लिए ब्लेड से पहले और बाद में समायोजित किया जा सकता है।
4एक निश्चित ग्रूव प्रिंटिंग प्लेट और पिन के साथ संयुक्त, एकल, दो तरफा प्रिंटिंग के लिए आसान स्थापना और समायोजन।
5.स्कूल एडिशन स्टील जाल को स्थानांतरित करने का तरीका, मुद्रित (पीसीबी), एक्स, वाई, जेड के साथ संयुक्त। सुविधाजनक ठीक समायोजन।
6एकतरफा और दोतरफा, विभिन्न प्रकार की मुद्रण विधियों पर सेट किया जा सकता है।
7आउटपुट सांख्यिकी के उत्पादन को सुविधाजनक बनाने के लिए स्वचालित गणना कार्य के साथ।
8समायोज्य ब्लेड कोण, स्टील ब्लेड, रबर स्क्रैपर उपयुक्त हैं।
9टच स्क्रीन स्क्रीन सेवर फंक्शन के साथ, टच स्क्रीन के जीवन की रक्षा के लिए समय को समायोजित किया जा सकता है।
10मुद्रण गति प्रदर्शन, समायोजित किया जा सकता है।
| तकनीकी मापदंड | |
|
कार्य |
इस इकाई का उपयोग पीसीबी बोर्ड पर सोल्डर पेस्ट प्रिंट करने के लिए किया जाता है |
| प्रिंटिंग टेबल के आकार | 300×400 मिमी ((या अनुकूलित) |
| फ्रेम का आकार | 370×470mm, 420×520mm, 550×650mm |
| पीसीबी का आकार | 50x50~300×400 मिमी |
| पीसीबी की मोटाई | 0.2 - 5.0 मिमी |
| मुद्रण की स्थिति तय | पीसीबी बाहरी या पिन पोजिशनिंग |
| बेडप्लेट की बारीकी से ट्यूनिंग | आगे/पीछे±10 मिमी आर/एल±10 मिमी |
| मुद्रण सटीकता | ±0.02 मिमी |
| पुनरावर्ती सटीकता | ±0.05 मिमी |
| न्यूनतम दूरी | 0.35 मिमी |
| वायु दबाव | 4-6 किलोग्राम/सेमी2 |
| विद्युत आपूर्ति | 220V 50/60Hz 100W |
| विनिर्देश | ||||
|
मॉडल संख्या |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| पीसीबी का आकार (L×W) ~(L×W) मिमी | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| इस्पात जाल का आकार (L × W) मिमी ~ ((L × W) मिमी | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| प्रिंटिंग टेबल के आकार (L×W) मिमी | 300×400 | 300×650 | 300×1250 | 400×1550 |
| मशीन का आकार (L×W×H) मिमी | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| वजन | 260 किलो | 300 किलो | 340 किलोग्राम | 380 किलो |
शेन्ज़ेन Honreal प्रौद्योगिकी कं, लिमिटेड 15 साल के लिए वैश्विक सतह माउंट इलेक्ट्रॉनिक असेंबली क्षेत्र पर ध्यान केंद्रित. हम विभिन्न ब्रांडों की आपूर्ति में विशेषज्ञता SMT चुनें और जगह मशीनों और स्पेयर पार्ट्स,रिफ्लो ओवन, तरंग मिलाप मशीन,पीसीबी हैंडलिंग उपकरण.चुनना और रखनाहै: फुजी,ज्यूकी,सैमसंग, यामाहा, हिताची आदि. एक अनुभवी तकनीकी टीम और उत्कृष्ट तकनीकी नवाचार क्षमता है, एक बेहतर उत्पाद आपूर्ति श्रृंखला और सेवा टीम बनाने,और विभिन्न ग्राहक जरूरतों को पूरा करना हमारा दीर्घकालिक लक्ष्य हैहम ग्राहकों को समझकर, उन्हें पहले रखकर और मूल्यवान सेवाएं प्रदान करके ग्राहकों की जरूरतों को पूरा करेंगे।
हमारी सेवाएं:
प्रारंभिक परामर्श: हम आपकी विशिष्ट उत्पादन आवश्यकताओं के अनुरूप विशेषज्ञ सलाह और पेशेवर एसएमटी समाधान प्रदान करते हैं।
फैक्ट्री वारंटी: हम अपने उपकरणों की विश्वसनीयता और प्रदर्शन सुनिश्चित करने के लिए एक वर्ष की वारंटी और व्यापक फैक्ट्री सेवा प्रदान करते हैं।
ऑनसाइट इंस्टॉलेशनः हमारी टीम आपके उत्पादन लाइन में एक निर्बाध एकीकरण की गारंटी देते हुए, एसएमटी उपकरण को स्थापित करने और चालू करने के लिए आपकी सुविधा का दौरा करेगी।
तकनीकी प्रशिक्षण: हम स्तर 1 से लेकर स्तर 3 तक के व्यापक प्रशिक्षण कार्यक्रम प्रदान करते हैं।अपने कर्मचारियों को हमारे उपकरणों का प्रभावी ढंग से संचालन और रखरखाव करने के लिए आवश्यक कौशल और ज्ञान प्रदान करने के लिए.
24/7 तकनीकी सहायता: हमारी समर्पित तकनीकी सहायता टीम हमारे उत्पादों के साथ आपके किसी भी मुद्दे या चिंता को हल करने के लिए सप्ताह में सात दिन, चौबीसों घंटे उपलब्ध है।
सॉफ़्टवेयर उन्नयन: हम अपने सभी उत्पादों के लिए मुफ्त सॉफ़्टवेयर उन्नयन के लिए आजीवन पहुंच प्रदान करते हैं, यह सुनिश्चित करते हुए कि आपके पास हमेशा नवीनतम सुविधाएँ और सुधार आपके निपटान में हों।
