| MOQ: | 1SET |
| कीमत: | बातचीत योग्य |
| standard packaging: | लकड़ी का केस |
| Delivery period: | 5-15 कार्य दिवस |
| payment method: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| Supply Capacity: | 100 सेट / महीना |
उत्पाद का परिचयः
1माइक्रो कंप्यूटर नियंत्रण, टच स्क्रीन डिस्प्ले, मेनू ऑपरेशन इंटरफ़ेस।

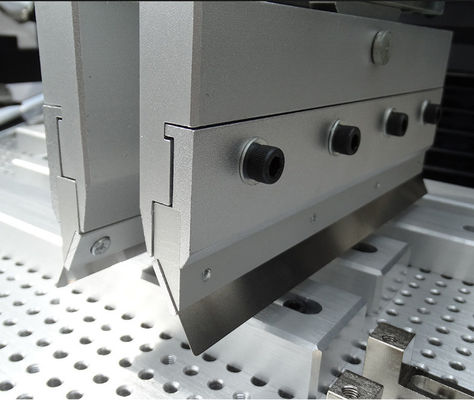

2स्क्रैपर तैरता है (एमपीएम स्वचालित प्रिंटिंग मशीन के समान, स्क्रैपर स्वतंत्र रूप से ऊपर और नीचे तैर सकता है और स्वचालित रूप से इस्पात जाल के स्तर को समायोजित कर सकता है) ।
3स्क्रैपर का दबाव समायोज्य है (स्क्रैपर का दबाव स्टील के जाल के विरुद्ध विभिन्न प्रकार के स्क्रैपर की लंबाई के अनुसार समायोजित किया जा सकता है) ।
4. आवृत्ति कनवर्टर गति विनियमन प्रणाली से लैस, ब्लेड एक स्थिर गति पर चलता है;
5. कार्य संचालन दो हाथ की कुंजी स्विच ऑपरेशन, सुरक्षित और विश्वसनीय को गोद लेता है।
6टच स्क्रीन मेन्यू में, पूरे स्टील जाल के ठहराव समय को स्वतंत्र रूप से सेट करना संभव है।
7पीसीबी बोर्ड की स्थिति और निर्धारण विधियों में संदर्भ छेद की स्थिति, संदर्भ किनारे की स्थिति और संदर्भ छेद के संदर्भ किनारे की समवर्ती स्थिति शामिल हैं।टेम्पलेट पोजिशनिंग और कई अन्य अलग अलग सटीक पोजिशनिंग रूपों.
8टच स्क्रीन में समय प्रदर्शित करने का कार्य, प्रिंटिंग समय की स्वचालित गिनती का कार्य और स्क्रीन सुरक्षा कार्य प्रदान किया जाता है।
9. समायोज्य स्क्रैपर गति और आपातकालीन स्टॉप सुरक्षा समारोह से लैस।
10मुद्रण मोडः एकल, डबल और डबल स्टार्ट (मेनू सेटिंग वैकल्पिक है) ।
11मुद्रण कार्य स्थितिः स्वचालित/अर्ध-स्वचालित/तीन इंच मुद्रण स्थिति (मेनू सेटिंग वैकल्पिक)
12बड़ी कास्ट आयरन सीट के साथ कार्य तालिका स्थिर और झटके से मुक्त है।
| तकनीकी मापदंड | |
|
कार्य |
इस इकाई का उपयोग पीसीबी बोर्ड पर सोल्डर पेस्ट प्रिंट करने के लिए किया जाता है |
| प्रिंटिंग टेबल के आकार | 300×400 मिमी ((या अनुकूलित) |
| फ्रेम का आकार | 370×470mm, 420×520mm, 550×650mm |
| पीसीबी का आकार | 50x50~300×400 मिमी |
| पीसीबी की मोटाई | 0.2 - 5.0 मिमी |
| मुद्रण की स्थिति तय | पीसीबी बाहरी या पिन पोजिशनिंग |
| बेडप्लेट की बारीकी से ट्यूनिंग | आगे/पीछे±10 मिमी आर/एल±10 मिमी |
| मुद्रण सटीकता | ±0.02 मिमी |
| पुनरावर्ती सटीकता | ±0.05 मिमी |
| न्यूनतम दूरी | 0.35 मिमी |
| वायु दबाव | 4-6 किलोग्राम/सेमी2 |
| विद्युत आपूर्ति | 220V 50/60Hz 100W |
| विनिर्देश | ||||
|
मॉडल संख्या |

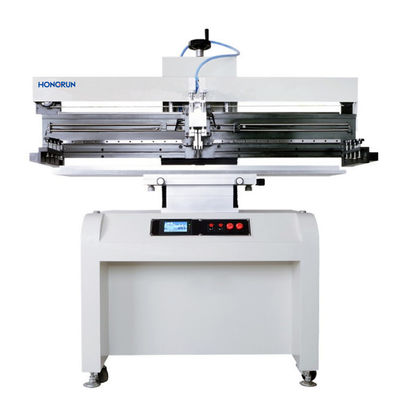

HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| पीसीबी का आकार (L×W) ~(L×W) मिमी | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| इस्पात जाल का आकार (L × W) मिमी ~ ((L × W) मिमी | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| प्रिंटिंग टेबल के आकार (L×W) मिमी | 300×400 | 300×650 | 300×1250 | 400×1550 |
| मशीन का आकार (L×W×H) मिमी | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| वजन | 260 किलो | 300 किलो | 340 किलोग्राम | 380 किलो |
उपकरण के उपयोग से पहले निरीक्षण के आइटम
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
|
|
