पूर्ण स्वचालित पीसीबी प्रिंटिंग मशीन स्वचालित सोल्डर पेस्ट प्रिंटर ए 9
एक सीरियल एसएमटी स्टेंसिल प्रिंटर पूरी तरह से स्वचालित प्रिंटिंग मशीन विजन की उच्च सटीकता और उच्च स्थिरता है,हम एसएमटी उद्योग में पीछा किया है अंतरराष्ट्रीय अग्रणी प्रौद्योगिकी सिंक्रोनस दृष्टि के साथ पूरी तरह से स्वचालित मुद्रण मशीन की एक नई पीढ़ी के उत्पादन के विकास की प्रवृत्ति, उच्च संकल्प के दृश्य प्रसंस्करण, संचरण प्रणाली की उच्च सटीकता, निलंबन अनुकूलन खुरचनी।
विनिर्देश:
उच्च परिशुद्धता के लिए डिज़ाइन किया गया एक श्रृंखला उच्च परिशुद्धता स्वचालित सोल्डर पेस्ट प्रिंटर
एसएमटी उद्योग में स्टील जाल मुद्रण या स्टैंसिल मुद्रण।
प्रिंटिंग पीसीबी आकारः50mm x 50mm ~ 510mm x 340mm;
पीसीबी मोटाईः 0.4mm ~ 6mm
एफपीसी मोटाईः ¥0.6 मिमी (जिग को छोड़कर)
घटकों के लागू पिच
एसएमटी घटक जैसे प्रतिरोधक, संधारित्र, प्रेरक, डायोड और ट्राइडः 0201, 0402, 0603, 0805, 1206 और अन्य विनिर्देश;
आईसीः एसओपी, टीएसओपी, टीएसएसओपी, क्यूएफएन पैकेजिंग का समर्थन, न्यूनतम पिच 0.3 मिमी; बीजीए, सीएसपी पैकेजिंग का समर्थन,
मिन. गेंद 0.2 मिमी;
लागू पीसीबी प्रकार
मोबाइल फोन, संचार, एलसीडी टीवी, एसटीबी, पारिवारिक सिनेमा, वाहन इलेक्ट्रॉनिक्स के पीसीबी प्रकारों पर लागू
सामान्य इलेक्ट्रॉनिक्स उत्पादों के अलावा चिकित्सा बिजली उपकरण, एयरोस्पेस और विमानन।
1,सभी नई 3 वीं पीढ़ी के स्टैंसिल एक्स बीम संरचना, जोड़ लोडर पेस्ट ऑपरेटरों अधिक सुविधाजनक और सटीक प्लेसमेंट स्टील नेट;
नए प्रकार के टोक़ एक्स बीम, मिलाप पेस्ट और धूल जमाव को हल, मशीन की सेवा जीवन को लम्बा;
2,पीसीबी मुद्रण के आसान विरूपण को देखते हुए दबाव डिवाइस पर स्केलेबल, गोली बाहर कर सकते हैं, दबाव का उपयोग करने की जरूरत नहीं है
उत्पाद के अनुसार लचीला उपयोग
3,पूरी मशीन का उपयोग आयातित आत्म स्नेहन गाइड रेल, गाइड रेल स्नेहक जोड़ने की जरूरत नहीं है, पांच साल के भीतर मार्गदर्शन निः शुल्क रखरखाव पांच साल के भीतर.

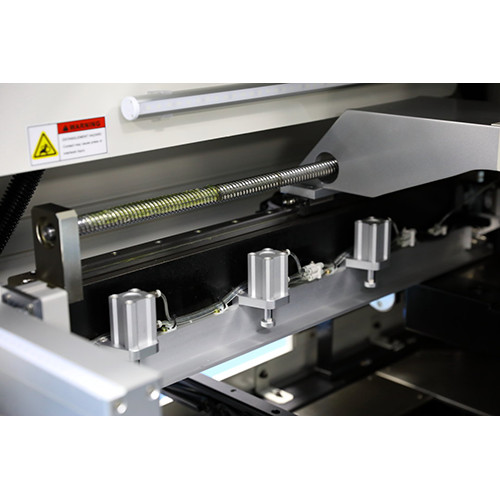

4,X Y1 Y2 अमेरिका में HAYDON रैखिक मोटर, जापानी सटीक ड्राइव पेंच, सटीकता सुनिश्चित करने के लिए आत्म स्नेहन गाइड रेल
5,नेट फ्रेम Y स्वचालित रूप से पता लगाने के लिए, जल्दी से स्वचालित स्टेंसिल काउंटरपॉइंट का एहसास कर सकते हैं;

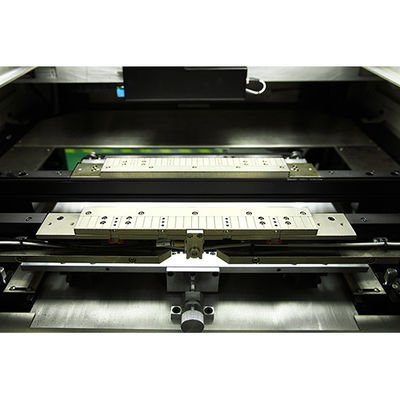

6"प्रिंट हेड की स्थिरता सुनिश्चित करने के लिए उच्च शक्ति वाले स्टील का उपयोग करके मुड़ ब्लेड बीम, प्रिंटिंग प्रक्रिया में;
फ्लोटिंग टाइप स्क्रैपर सिस्टम, अद्वितीय लोचदार रहने वाला उपकरण, स्क्रैपर ड्रॉप प्रक्रिया स्टेंसिल और स्क्रैपर में बहुत अच्छी सुरक्षा कर सकता है।
| पद | मॉडल | A9 |
| अधिकतम आकार | 737X737 मिमी | |
| मोटाई | 25~40 मिमी | |
| पीसीबी न्यूनतम आकार | 50X50 मिमी | |
| पीसीबी का अधिकतम आकार | 510X340mm ((530X340mm) | |
| पीसीबी मोटाई | 0.4~6 मिमी | |
| पीसीबी वारपेज | < 1% | |
| परिवहन ऊंचाई | 900±40 मिमी | |
| परिवहन दिशा | बाएं-दाएं;दाएं-बाएं;बाएं-बाएं;दाएं-दाएं | |
| परिवहन गति | अधिकतम 1500 मिमी/एस प्रोग्राम करने योग्य | |
| बोर्ड का स्थान पीसीबी |
समर्थन प्रणाली | चुंबकीय पिन/ऊपर-नीचे तालिका समायोजित/समर्थन ब्लॉक हाथ से चुंबकीय अंगूठी / समायोज्य जैकिंग मंच / समोच्च ब्लॉक |
| क्लैंपिंग सिस्टम | साइड क्लैंपिंग, वैक्यूम नोजल | |
| प्रिंट हेड | दो स्वतंत्र मोटर चालित प्रिंटर हेड | |
| स्क्वीजी गति | 6~200 मिमी/सेक | |
| स्क्वीगी दबाव | 0~15 किलो | |
| स्क्वीगी कोण | 60°/55°/45° | |
| स्क्वीगी का प्रकार | स्टेनलेस स्टील ((मानक), प्लास्टिक | |
| स्टेंसिल अलग करने की गति | 0.1~20mm/sec प्रोग्राम करने योग्य | |
| सफाई प्रणाली | सूखी, गीली, वैक्यूम (प्रोग्राम करने योग्य) | |
| तालिका समायोजन सीमाएँ | X:±10mm;Y:±10mm;θ:±2° | |
| मशीन | ||
| स्थिति सटीकता दोहराएं | ±0.008 मिमी | |
| मुद्रण की सटीकता | ±0.02 मिमी | |
| चक्र समय | <7s (मुद्रण और सफाई को छोड़कर) | |
| उत्पाद परिवर्तन | <5 मिनट | |
| हवा की आवश्यकता | 4.5~6 किलोग्राम/सेमी2 | |
| पावर इनपुट | AC:220±10%,50/60HZ 1Φ 3KW | |

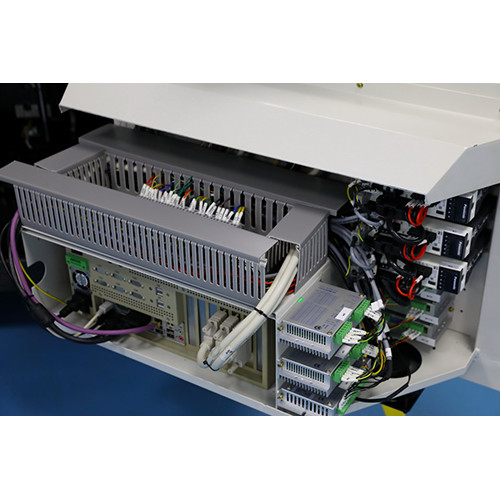

| नियंत्रण विधि | पीसी नियंत्रण | |
| मशीन के आयाम | 1220 ((L) X1355 ((W) X1500 ((H) मिमी | |
| मशीन का वजन | लगभग:1000 किलो | |
