| MOQ: | 1 |
| कीमत: | बातचीत योग्य |
| standard packaging: | लकड़ी का केस |
| Delivery period: | 20 दिन |
| payment method: | टी/टी |
| Supply Capacity: | प्रति माह 100 सेट |

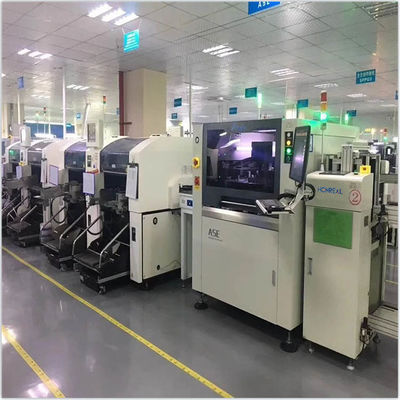

एसएमटी प्रिंटर स्वचालित पीसीबी स्टेंसिल प्रिंटिंग मशीन एएसई एसएमडी स्टेंसिल प्रिंटर

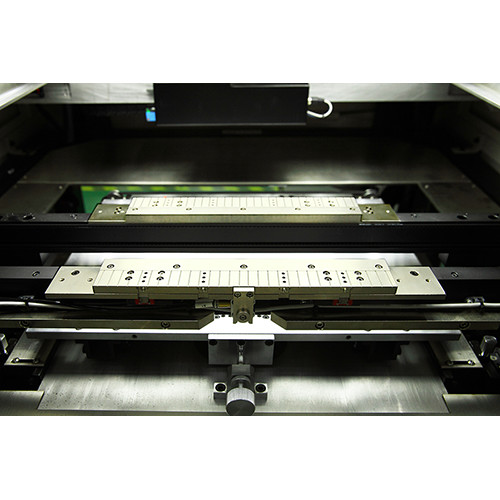

1स्क्रैपर प्रणाली
यह विभिन्न आकारों के स्टैंसिल के लिए लागू होता है। एक स्वचालित स्टैंसिल पोजिशनिंग सिस्टम समय के साथ लाइन परिवर्तन को बचाता है और समग्र दक्षता में सुधार करता है।
2छवि और ऑप्टिकल प्रणाली
एक सोल्डर पेस्ट प्रिंटर में समान रिंग लाइट, उच्च चमक समाक्षीय प्रकाश,और उन्नत ऊपरी/निम्न दृष्टि प्रणाली प्रकाश क्षतिपूर्ति की पूरी रेंज प्रकार के मार्क बिंदुओं की स्वचालित और सटीक पहचान. टिन चढ़ाना, तांबा चढ़ाना, सोना चढ़ाना, टिन छिड़काव, एफपीसी, और विभिन्न रंगों के साथ पीसीबी के अन्य प्रकारों के लिए लागू, उच्च सटीकता सुनिश्चित करने में सक्षम।

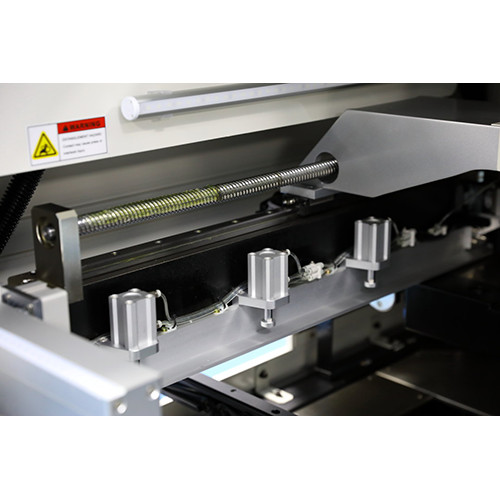

3. सफाई प्रणाली
स्टेंसिल सफाई प्रणाली स्वचालित और प्रभावी है। तीन विकल्पों के सूखी सफाई, गीली सफाई, और वैक्यूम सफाई का उपयोग करने के लिए चुना जा सकता है,दोनों व्यक्तिगत रूप से और गुणा और आप भी मैन्युअल रूप से साफ करने के लिए चुन सकते हैं. साफ करने के लिए इकाई सीसीडी कैमरे से अलग है, जो मोटर और आवेग के भार को कम कर सकता है, स्थिति सटीकता और गति में सुधार और सेवा जीवन का विस्तार कर सकता है।छिड़काव प्रणाली समान रूप से छिड़काव सुनिश्चित करती है, ऊपर से नीचे तक. सॉफ्टवेयर शराब और स्टैंसिल सफाई कागज की खुराक को नियंत्रित कर सकते हैं, प्रभावी रूप से अधिक उपभोग्य पदार्थों की बचत वैक्यूम सफाई एक समर्पित प्रशंसक के साथ समर्थित है,शक्तिशाली और प्रभावशाली.
4.कैलिब्रेशन प्रणाली
तीन अक्षीय लिंकेज को सुपर-उच्च गतिशील विशेषताओं के साथ डिज़ाइन किया गया है। यह विभिन्न मोटाई के पीसीबी की पिन जैकिंग ऊंचाई को जल्दी से समायोजित कर सकता है।
5.ऑपरेशन इंटरफ़ेस
विंडोज इंटरफेस का उपयोग करके और उपयोगकर्ता के लिए आसान, मानव-मशीन इंटरैक्टिव फ़ंक्शन प्रोग्रामिंग के साथ शिक्षण और नेविगेशन फ़ंक्शन मार्गदर्शन के साथ प्रत्येक चरण पर उपलब्ध है।चीनी और अंग्रेजी भाषा चयन करने योग्य ऑपरेटिंग सिस्टम.
पीसीबी परिवहन और क्लैंपिंग प्रणाली
अनूठी बेल्ट ट्रांसमिशन प्रणाली पीसीबी के फंसने या गिरने से बचती है प्रोग्राम करने योग्य मोटर परिवहन गति को नियंत्रित करता है और पीसीबी को सोल्डर पेस्ट प्रिंटर में सटीक स्थिति में रखता है।पीसीबी इनपुट/आउटपुट दिशा के रूप में बाएं या दाएं चुनने के लिए स्वतंत्रलचीला साइड क्लैंप और पीसीबी सपोर्ट वैक्यूम ब्लॉक पीसीबी को कसकर पकड़ते हैं और पीसीबी और स्टेंसिल के बीच पूर्ण रूप से संपर्क सुनिश्चित करते हैं।
| पैरामीटर विनिर्देश | ऑटोमैटिक सोल्डर पेस्ट प्रिंटर ASE |
|---|---|
| स्क्रीन फ्रेम न्यूनतम आकार | 370 * 370 मिमी |
| स्क्रीन फ्रेम अधिकतम आकार | 737 * 737 मिमी |
| स्क्रीन फ्रेम मोटाई | 25~40 मिमी |
| पीसीबी बोर्ड न्यूनतम आकार | 50*50 मिमी |
| पीसीबी बोर्ड का अधिकतम आकार | 400*340 मिमी |
| पीसीबी बोर्ड की मोटाई | 0.4~6 मिमी |
| पीसीबी वारपेज | < 1% |
| परिवहन ऊंचाई | 900 ± 40 मिमी |
| परिवहन दिशा | बाएं-दाएं;दाएं-बाएं;बाएं-बाएं;दाएं-दाएं |
| परिवहन गति | अधिकतम 1500 मिमी/एस प्रोग्राम करने योग्य |
| बोर्ड स्थान पीसीबी स्थान (समर्थन प्रणाली) | चुंबकीय पिन/ऊपर-नीचे तालिका समायोजित/सहायता ब्लॉक हाथ से |
| बोर्ड का स्थान पीसीबी का स्थान (क्लैम्पिंग सिस्टम) | साइड क्लैंपिंग, वैक्यूम नोजल |
| प्रिंट हेड | दो स्वतंत्र मोटर चालित प्रिंटर हेड |
| स्क्वीजी गति | 6-200 मिमी/सेक |
| स्क्वीगी दबाव | 0-15 किलो |
| स्क्वीगी कोण | 60° /55° /45° |
| स्क्वीगी का प्रकार | स्टेनलेस स्टील (मानक), प्लास्टिक |
| स्टेंसिल अलग करने की गति | 0.1~20mm/sec प्रोग्राम करने योग्य |
| सफाई प्रणाली | सूखी, गीली, वैक्यूम (प्रोग्राम करने योग्य) |
| तालिका समायोजन सीमाएँ | X: ± 10 मिमी; Y± 10 मिमी; θ ; ±2° |
| सीसीडी एफओवी | 8*6 मिमी |
| सोल्डर पेस्ट निरीक्षण | 2डी निरीक्षण मानक |
| स्थिति सटीकता दोहराएं | ±0.01 मिमी |
| मुद्रण की सटीकता | ±0.025 मिमी |
| चक्र समय | <7s(मुद्रण और सफाई को छोड़कर) |
| उत्पाद परिवर्तन | <5 मिनट |
| हवा की आवश्यकता | 4.5~6Kg/cm2 |
| पावर इनपुट | AC:220 ± =10%, 50/60HZ 1θ 3KW |
| नियंत्रण विधि | पीसी नियंत्रण |
| मशीन का आयाम | 1220 ((L) * 1375 ((W) * 1500 ((H) मिमी |
| मशीन का वजन | लगभगः 1000 किलोग्राम |
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: आप अपनी बिक्री की गुणवत्ता की गारंटी कैसे दे सकते हैं?
एकः हम गारंटी देते हैं कि मशीनों के प्रत्येक सेट आप के लिए वितरित किए जाने से पहले कठोर परीक्षण के तहत कर रहे हैं, सभी उत्पादों के उत्कृष्ट प्रदर्शन सुनिश्चित करने के लिए।
प्रश्न: प्रशिक्षण कैसा चल रहा है?
एकः हमारे मशीनों को खरीदने के बाद, अपने इंजीनियरों हमारी कंपनी के लिए जा सकते हैं या यह संचालित करने के लिए इतना आसान है
प्रशिक्षण वीडियो और उपयोगकर्ता पुस्तिका के अनुसार मशीन, उपयोगकर्ता पुस्तिका मशीन के साथ एक साथ आएगी।
प्रश्न: मैं आपसे पूछना चाहता हूं कि क्या उत्पाद पर मेरा लोगो लगाना संभव है?
हम आशा करते हैं कि आप जानते हैं कि हमारी कंपनी पूरी तरह से अनुकूलित लोगो सेवा का समर्थन करती है, हम यह कर रहे हैं। इसके अलावा, यह पूरी तरह से मुफ्त है, तो बस हमें अपनी आवश्यकताओं को बताएं।
प्रश्न: क्या इन मशीनों का प्रयोग करना मुश्किल है?
उत्तर: नहीं, बिल्कुल भी मुश्किल नहीं है। हमारे पूर्व ग्राहकों के लिए, मशीनों को संचालित करना सीखने के लिए अधिकतम 2 दिन पर्याप्त हैं।
