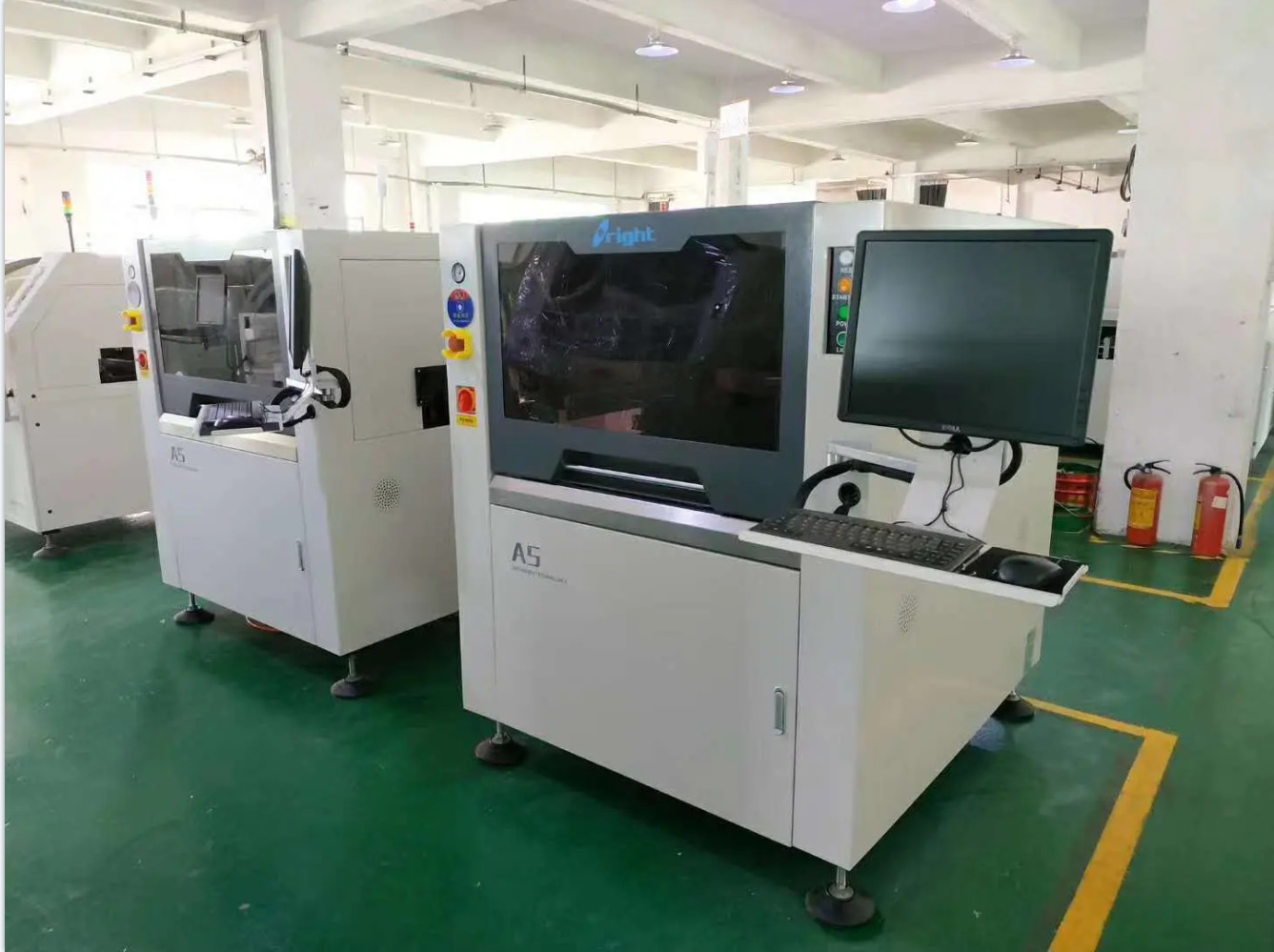

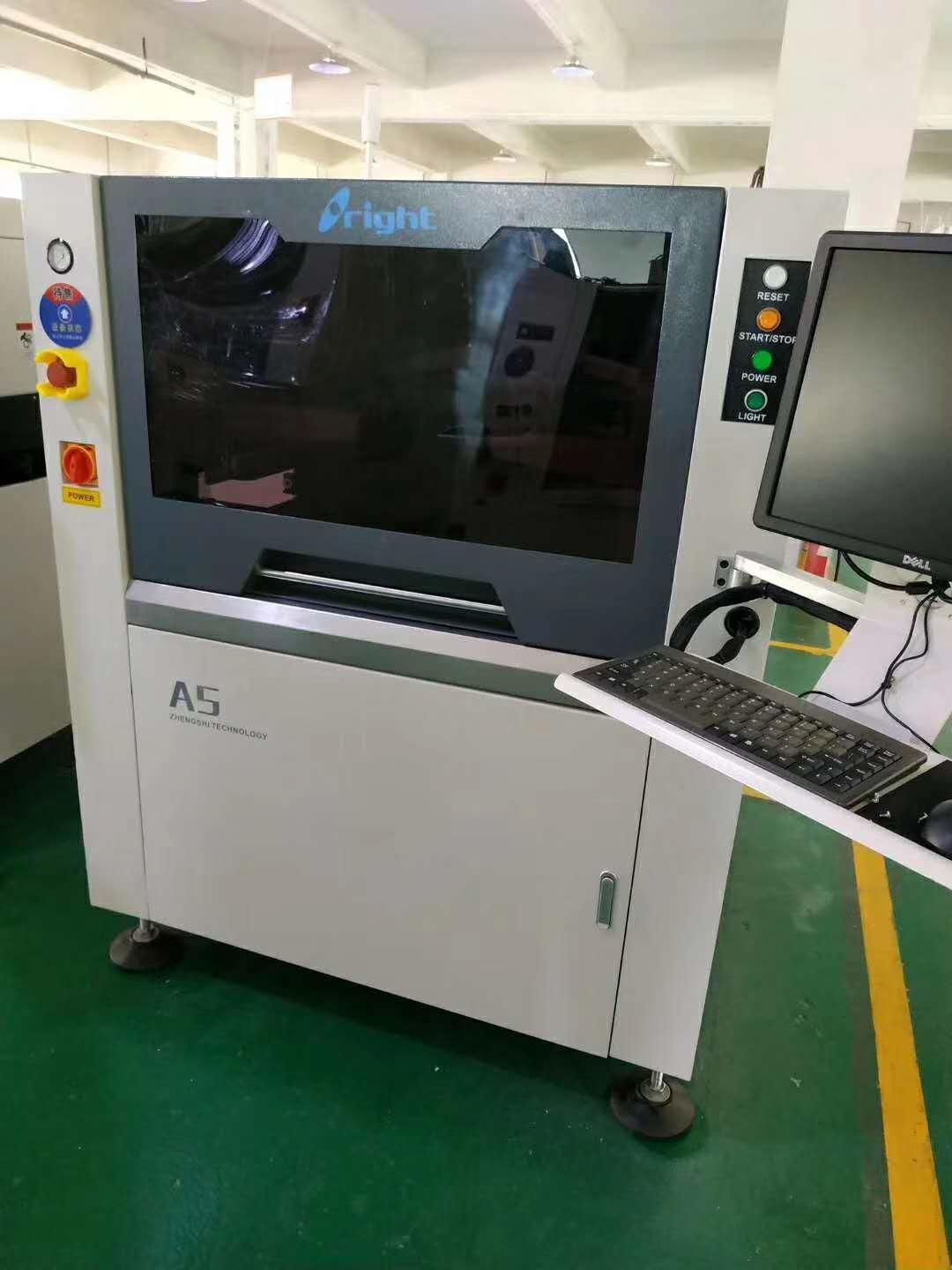

पूर्ण स्वचालित पीसीबी स्टेंसिल प्रिंटर स्वचालित स्टेंसिल प्रिंटिंग मशीन ए5
उत्पाद का वर्णन:
मानवीय डिजाइन;
अनुप्रयोगों की विस्तृत श्रृंखला, मजबूत बहुमुखी प्रतिभा;
अद्वितीय स्प्रे प्रकार की स्वचालित सफाई प्रणाली;
उच्च कुशल और ऊर्जा-बचत वाइप पेपर-बचत संरचना;
अद्वितीय छवि प्रसंस्करण प्रणाली;
बुद्धिमान मुद्रण उत्पादन मोड;
मुद्रण सीमा:400*340mm/510*340mm;
अंतर्राष्ट्रीय सामान्य यूवीडब्ल्यू तीन अक्षीय लिंकिंग प्लेटफॉर्म को अपनाना;
मशीन का आकार:1220X1355X1500 मिमी;
मशीन विकल्पः स्वचालित टिन जोड़ने का कार्य, स्वचालित स्टैंसिल प्लगिंग डिटेक्शन फ़ंक्शन, स्वचालित वितरण फ़ंक्शन, स्क्वीगी दबाव प्रतिक्रिया फ़ंक्शन;
स्वचालित MSE/SPI इनलाइन फ़ंक्शन स्वचालित तापमान और आर्द्रता नियंत्रण फ़ंक्शन
उपकरण पैरामीटरः
|
एसक्रेन फ्रेम: |
370*370mm~737*737mm |
|
विचारशीलता: |
25~40 मिमी |
|
पीसीबी का आकार ((min~max) |
50*50~400*340 मिमी |
|
पीसीबी की मोटाई |
0.4~6 मिमी |
|
पीसीबी वारपेज |
< 1% |
|
परिवहन ऊंचाई |
900±40 मिमी |
|
परिवहन दिशा |
बाएं से दाएं या दाएं से बाएं |
|
परिवहन गति |
अधिकतम 1500 मिमी/सेकंड प्रोग्राम करने योग्य |
|
प्रिंट हेड |
दो स्वतंत्र मोटर चालित प्रिंटर हेड |
|
स्क्वीजी की गति |
6~200 मिमी/सेक |
|
स्क्वीगी कोण |
60°/55°/45° |
|
स्क्वीगी का प्रकार |
स्टेनलेस स्टील (मानक) प्लास्टिक |
|
स्टेंसिल सेपरेशन |
0.1~20mm/sec प्रोग्राम करने योग्य |
|
सफाई प्रणाली |
सूखी/ गीली/ वैक्यूम ((प्रोग्राम करने योग्य) |
|
तालिका समायोजन सीमाएँ |
X:±10mm Y:±10mm |
|
सीसीडी एफओवी |
8*6 मिमी |
|
सोल्डर पेस्ट निरीक्षण |
2 डी निरीक्षण मानक |
|
स्थिति सटीकता दोहराएं |
±0.025 मिमी |
|
चक्र समय |
<7s(प्रिंटिंग और क्लीनिंग को छोड़कर) |
|
उत्पाद परिवर्तन |
<5 मिनट |
|
हवा की आवश्यकता |
4.5~6kg/cm2 |
|
मशीन का वजन |
लगभग 1000 किलो |
|
मशीन के आयाम |
1220*1355*1500 |
विश्वव्यापी सेवा
एसएमटी कारखाना सेटअप के लिए, हम आपके लिए कर सकते हैंः
1हम आपके लिए पूर्ण एसएमटी समाधान प्रदान करते हैं
2हम अपने उपकरणों के साथ मुख्य प्रौद्योगिकी प्रदान करते हैं
3हम सबसे अधिक पेशेवर तकनीकी सेवा प्रदान करते हैं
4हमारे पास एसएमटी फैक्ट्री सेटअप पर समृद्ध अनुभव है।
5हम एसएमटी के बारे में किसी भी प्रश्न का समाधान कर सकते हैं।
