अर्ध-स्वचालित एसएमटी सोल्डर पेस्ट उपकरण सहायक उपकरण पीसीबी पोजिशनिंग पिन

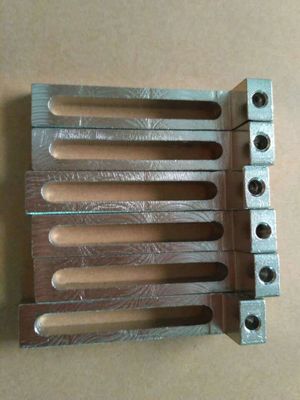

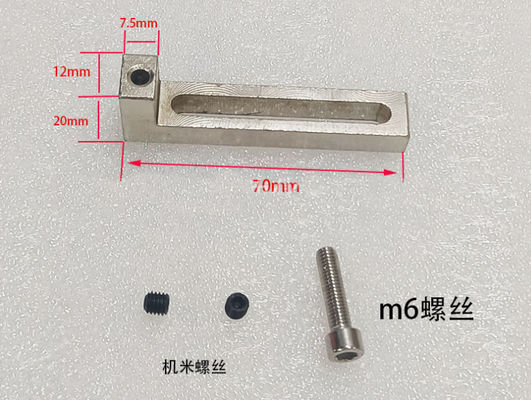

दएल-प्रकारपोजिशनिंग सीट उच्च परिशुद्धता, उपयुक्त छेद आकार और कोई स्लाइडिंग तार के साथ स्टेनलेस स्टील से बना है। सतह निकेल लेपित है, कठिन और उज्ज्वल रंग में है। पोजिशनिंग सीट 65/70 मिमी लंबी है,12 मिमी चौड़ा और 20 मिमी ऊंचा. सभी पोजिशनिंग सीटें डिलीवरी से पहले दो जिमी स्क्रू और एक पोजिशनिंग स्क्रू से लैस होती हैं। यह अर्ध-स्वचालित सोल्डर पेस्ट प्रिंटिंग मशीनों के लिए आम है।

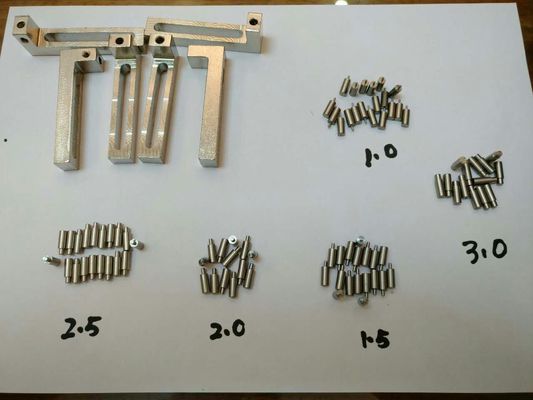

एसएमटी प्रिंटिंग मशीन के सामानों के पोजिशनिंग पिन का आकारः1.0 1.5 2.0 2.5 3.0 3.5. व्यास 4 मिमी है और ऊंचाई 8 मिमी है। पतला हिस्सा 1.0-3.5 मिमी है। ऊंचाई 3 मिमी है। कुल ऊंचाई 11 मिमी है। आयातित स्टेनलेस स्टील से बना है, टिकाऊ।
तांबे की अंगूठी का आकार, कुल लंबाईः 30 मिमी, व्यासः 4 मिमी (मध्य चरण व्यासः 8 मिमी), चरण सहित लंबे अंत भाग की लंबाईः 20 मिमी (चरण मोटाईः 2 मिमी), यह पीतल से बना है।यह अच्छी मशीनिंग सटीकता और चिकनी सतह के साथ ताइवान परिशुद्धता स्वचालित लेथ द्वारा संसाधित किया जाता है. आयामी त्रुटि 0.02 मिमी से कम है। यह अर्ध-स्वचालित सोल्डर पेस्ट प्रिंटिंग मशीन के पीसीबी पोजिशनिंग और झुकने की रोकथाम के लिए उपयुक्त है, और शीर्ष सतह अधिक मानक है।
