| MOQ: | 1SET |
| कीमत: | बातचीत योग्य |
| standard packaging: | लकड़ी का केस |
| Delivery period: | 15 कार्य दिवस |
| payment method: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| Supply Capacity: | 100 सेट / महीना |

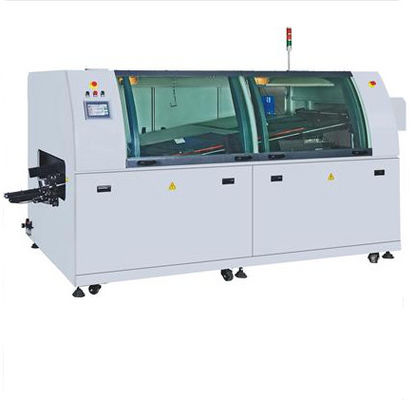

एचआर-300 एलएफ लीड फ्री वेव सोल्डरिंग मशीन
एसटीडीः टच स्क्रीन नियंत्रित; ओपीटीः कंप्यूटर नियंत्रित
¤ कम घटक घनत्व वाले उत्पादों/उच्च थ्रूपुट आवश्यकता के लिए उपयुक्त
¤ मोटर चालित फ्लक्सर स्प्रे हेड क्रॉसवर्स
¤ जापानियों ने सूक्ष्म आणविक आकार के स्प्रे नोजल लगाए
¤ 2 प्रीहीटर; गर्म हवा+अंतरलाल
¤ मॉड्यूलर प्रीहीटर संरचना, रखरखाव के लिए सुविधाजनक
¤ SIEMENS पीएलसी+पीआईडी बंद लूप नियंत्रित
¤ SUS 316L/ TA1 टाइटेनियम सोल्डर पॉट के विकल्प
¤ मैन्युअल सोल्डर पॉट अप/डाउन & रोल इन/आउट
¤ विभिन्न प्रकार के सोल्डर फिंगर उपलब्ध हैं
¤ 4-7° का झुकाव समायोज्य
¤ ऑटो फिंगर क्लीनर
¤ क्रॉसफ्लो प्राकृतिक वायु शीतलन
¤ एसटीडीः टच स्क्रीन नियंत्रित; ओपीटीः कंप्यूटर नियंत्रित
| मॉडल | HR-300LF | HR-300LF टच स्क्रीन |
| मशीन का आयाम | L3750 × w1350 × H1550 मिमी | L3750 × W1350 × H1550 मिमी |
| वजन | 800 किलो | |
| रंग | कंप्यूटर ग्रे | |
| सामान्य | ||
| मुख्य नियंत्रण | कंप्यूटर+पीएलसी नियंत्रण | टच पैनल नियंत्रण |
| प्रीहीटर | 2 | |
| शीतलन क्षेत्र | 1 | |
| ढलान ढाल को ठंडा करना | प्राकृतिक हवा से ठंडा:3-4°C/सेक | |
| निकास गैस की आवश्यकता | ≥3m'/सेकंड×2 | |
| संपीड़ित हवा की आवश्यकता | >4 किलोग्राम/सेमी2 | |
| बिजली की आवश्यकता | 3 चरण 5 केबल 38oVac 50/60 हर्ट्ज | |
| स्टार्टअप खपत | ≤20kw | |
| स्थिर खपत | ≤7kw | |
| रैंप अप का समय |
प्री-हीटः लगभग 15 मिनट सोल्डर पॉट: लगभग 90 मिनट |
|
| तापमान सेटपॉइंट |
पूर्व ताप: कमरे का तापमान-200°C सोल्डर पॉटः कमरे का तापमान-300°C |
|
| तापमान नियंत्रण | पीआईडी बंद लूप नियंत्रित | |
| तापमान सटीकता | ±1°C | |
| विचलन के पार तापमान | ±2°C | |
| गर्म हवा का प्रवाह | लगभग 50CFM | |
| प्रक्रिया चौड़ाई | 50-300 मिमी | |
| प्रक्रिया ऊंचाई | 750 मिमी±30 मिमी | |
| कन्वेयर की गति | 0-1800 मिमी/मिनट | |
| उत्पाद की मंजूरी |
फिंगर ग्रूव का संदर्भ; ऊपर की ओर ≥100 मिमी;नीचे की ओर ≥15 मिमी |
|
| फ्लोसर | ||
| छिड़काव सिर अनुप्रस्थ | एसएमसी वायवीय सिलेंडर ड्राइविंग | |
| आणविक आकार | 20-40 माइक्रोन | |
| प्रवाह नोजल का व्यास | 1.3 मिमी | |
| प्रवाह क्षमता | 20 लीटर | |
| सोल्डर पॉट | ||
| बर्तन की क्षमता | 300 किलो | |
| बर्तन सामग्री |
स्टेनलेस स्टील 316L (विकल्पः टाइटेनियम TA1) |
|
| तरंग विस्थापन | चिप और लैम्ब्डा 36 मिमी के बीच | |
| कुल राशि | 0.19-0.21 किलोग्राम/घंटा | |
विवरण:
प्रीहीटर प्रणाली:
1प्री-हीटर स्टेनलेस स्टील से बना हीटिंग केस होता है।हीटिंग तत्वों मामले के भीतर व्यवस्थित कर रहे हैं और एक सेंसर एक सटीक तरीके से तापमान का पता लगाने के लिए मामले की छत पर रखा गया है.
2इस प्रकार के प्रीहीटर का उद्देश्य राल के साथ लेपित पीसीबी को तेजी से गर्म करना और जोड़ों, धातु की सतहों और घटक के तारों पर प्रदूषकों (ऑक्सीकृत परतें, तेल के दाग आदि) को हटाने के लिए प्रवाह को सक्रिय करना है।इस प्रकार प्रवाह को पूर्ण खेल में ला रहा हैयह प्रक्रिया प्रवाह में निहित किसी भी नमी को भी वाष्पित करती है, किसी भी अस्थिर विलायक को हटा देती है और मिलाप के दौरान बुलबुले को कम करती है।यह पीसीबी और घटकों दोनों का तापमान बढ़ा सकता है ताकि पीसीबी के अचानक तापमान में वृद्धि के कारण पीसीबी के विरूपण को रोका जा सके और बहुत तेजी से तापमान में वृद्धि के कारण घटक क्षतिग्रस्त हो सके.
दैनिक रखरखाव:
(1) नियमित रूप से जाँच करें कि बिजली स्रोत का वोल्टेज सामान्य है या नहीं। बहुत अधिक वोल्टेज हीटिंग तत्वों को जला सकता है।
(2) यदि किसी असामान्यता के कारण प्रीहीटर का तापमान बहुत अधिक है,नियंत्रक प्रणाली स्वचालित रूप से पूर्व हीटर के बिजली स्रोत काट देगा और अलार्म हमारे तापमान नियंत्रक और हीटिंग तत्वों की रक्षा के लिए सक्रिय हो जाएगायदि थर्मामीटर में दिखाया गया तापमान बहुत अधिक उतार-चढ़ाव करता है और स्थिर स्तर प्राप्त नहीं कर सकता है,कारण यह हो सकता है कि चेतावनी सीमा बहुत कम सेट की गई है (और तदनुसार इसे बड़े मूल्यों पर रीसेट किया जाना चाहिए) या संपर्क रहित स्विच टूट गए हैं
प्रश्न: आप अपनी बिक्री की गुणवत्ता की गारंटी कैसे दे सकते हैं?
एकः हम गारंटी देते हैं कि मशीनों के प्रत्येक सेट आप के लिए वितरित किए जाने से पहले कठोर परीक्षण के तहत कर रहे हैं, सभी उत्पादों के उत्कृष्ट प्रदर्शन सुनिश्चित करने के लिए।
प्रश्न: प्रशिक्षण कैसा चल रहा है?
एकः हमारे मशीनों को खरीदने के बाद, अपने इंजीनियरों हमारी कंपनी के लिए जा सकते हैं या यह संचालित करने के लिए इतना आसान है
प्रशिक्षण वीडियो और उपयोगकर्ता पुस्तिका के अनुसार मशीन, उपयोगकर्ता पुस्तिका मशीन के साथ एक साथ आएगी।
प्रश्न: मैं आपसे पूछना चाहता हूं कि क्या उत्पाद पर मेरा लोगो लगाना संभव है?
हम आशा करते हैं कि आप जानते हैं कि हमारी कंपनी पूरी तरह से अनुकूलित लोगो सेवा का समर्थन करती है, हम यह कर रहे हैं। इसके अलावा, यह पूरी तरह से मुफ्त है, तो बस हमें अपनी आवश्यकताओं को बताएं।
प्रश्न: क्या इन मशीनों का प्रयोग करना मुश्किल है?
उत्तर: नहीं, बिल्कुल भी मुश्किल नहीं है। हमारे पूर्व ग्राहकों के लिए, मशीनों को संचालित करना सीखने के लिए अधिकतम 2 दिन पर्याप्त हैं।
वीडियो
वीडियो
वीडियो
|
|
