| MOQ: | 1SET |
| कीमत: | USD 10500-12000 Per Set |
| standard packaging: | लकड़ी का केस |
| Delivery period: | 15 कार्य दिवस |
| payment method: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| Supply Capacity: | 100 सेट / महीना |
स्वचालित तरंग मिलाप मशीन दोहरी हुक स्वचालित मिलाप उपकरण
पीसीबी वेव सोल्डरिंग मशीन HR-300E:
● सुव्यवस्थित उपस्थिति डिजाइन, विशाल ग्लास स्लाइडिंग डोर, निरीक्षण और रखरखाव में आसान; सामंजस्यपूर्ण रंग, लोगों पर केंद्रित डिजाइन अवधारणा।
● टच स्क्रीन, संचालित करने में आसान।
● प्रवाह को आयातित स्प्रे बंदूक द्वारा परमाणुकृत किया जाता है, और प्रतिवर्ती मोड स्टेपर मोटर है। गति स्थिर है, परमाणुकरण समान है और स्थिति सटीक है।
● स्वचालित स्प्रे ट्रैकिंग सिस्टम, स्प्रे क्षेत्र और समय स्वचालित रूप से पीसीबी के आकार के साथ समायोजित होता है, और इसमें स्वचालित सफाई स्प्रे बंदूक का कार्य होता है।
● प्रीहीटर स्वतंत्र हीटिंग मॉड्यूलर डिजाइन को अपनाता है, जिसमें पर्याप्त प्रीहीटिंग स्पेस, कुशल थर्मल मुआवजा और पर्याप्त और समान प्रीहीटिंग होती है।
● टिन भट्ठी प्रणाली बाहरी हीटिंग मोड, निकट तरंग शिखर डिजाइन, समायोज्य नोजल कोण, और वैकल्पिक मानक और ऊर्जा-बचत संचालन मोड को अपनाती है।और स्वचालित रूप से एकत्र कर सकते हैं, साफ करने में आसान है।
● टिन भट्ठी पर्यावरण संरक्षण, ऊर्जा की बचत, उच्च दक्षता और स्थिर तापमान है।
● तरंग की चोटी में आवृत्ति रूपांतरण नियंत्रण तकनीक, अत्यधिक स्वतंत्र नियंत्रण, सरल संचालन और डिजिटल डिस्प्ले को अपनाया गया है।
● स्वचालित स्टार्टअप और शटडाउन के लिए ऑपरेशन की जरूरतों के अनुसार दिनांक और समय निर्धारित किया जा सकता है।
● पीसीबी स्वचालित गिनती समारोह के साथ, उत्पादन प्रबंधन के लिए सुविधाजनक।
● यह ध्वनि और प्रकाश अलार्म, पाठ संकेत और आपातकालीन स्टॉप फ़ंक्शन से लैस है।
● पीएलसी और टचस्क्रीन कंट्रोल सिस्टम।
● सोल्डर पॉट टाइटेनियम सामग्री से बना है, जो 100% लीड-फ्री सोल्डर के लिए उपयुक्त है।
● ग्राहक पैलेट के लिए "एल" उंगली, या पीसीबी के लिए दोहरी हुक उंगली चुन सकते हैं।
| HR-300E - विनिर्देश | |
| मॉडल | HR-300E |
| पीसीबी चौड़ाई | 50-400MM |
| सोल्डर पॉट क्षमता | 250 किलो |
| चलती शक्ति/सामान्य शक्ति | 9-10KW/18KW |
| आयाम | 2900 ((L) * 1150 ((W) * 1350 ((H) |
| शुद्ध भार | 800 किलो |
| नियंत्रण प्रणाली | टचस्क्रीन + पीएलसी |
| कन्वेयर मोटर | 3Ph 220V,90W |
| कन्वेयर की गति | 200MM-1800MM/मिनट |
| प्रवाह क्षमता | 6.5 लीटर |
| अल्कोहल क्षमता | 4.5 लीटर |
| पीसीबी कन्वेयर दिशा | बाएँ से दाएँ |
| छिड़काव विधि | स्टेपर मोटर ड्राइव, रैखिक रेल और स्लाइडर चलती स्प्रेयर |
| स्प्रेयर | जापान ST-6 |
| प्रीहीटिंग जोन | 1 व्यक्तिगत निचला प्रीहीटिंग क्षेत्र |
| प्रीहीटिंग पावर | 7.5kw/क्षेत्र |
| सोल्डर पॉट सामग्री | पूरी तरह से |
| सोल्डर पॉट हीटर | कास्ट आयरन |
| हीटर की शक्ति | 1.2KW*7PCS |
| लहर संख्या | दोहरी लहरें |
| तरंग प्रकार | टर्बुलेंस पहली लहर और लैम्ब्डा दूसरी लहर |
| पिघलने का समय | 60 मिनट |
| लोडर पॉट ऊपर और नीचे उठाना | मैनुअल |
| सोल्डर पॉट इन&आउट | मोटर चालित |
| उंगलियों की सफाई के लिए पंप | 1PH 220V 10W |
| उंगली का प्रकार | दोहरी हुक |
| अंगूठी सामग्री | टि |
| मिलाप कोण | 5-7° |
| वायु आपूर्ति | 3-5BAR |
| विद्युत आपूर्ति | 3PH 380V 50HZ |

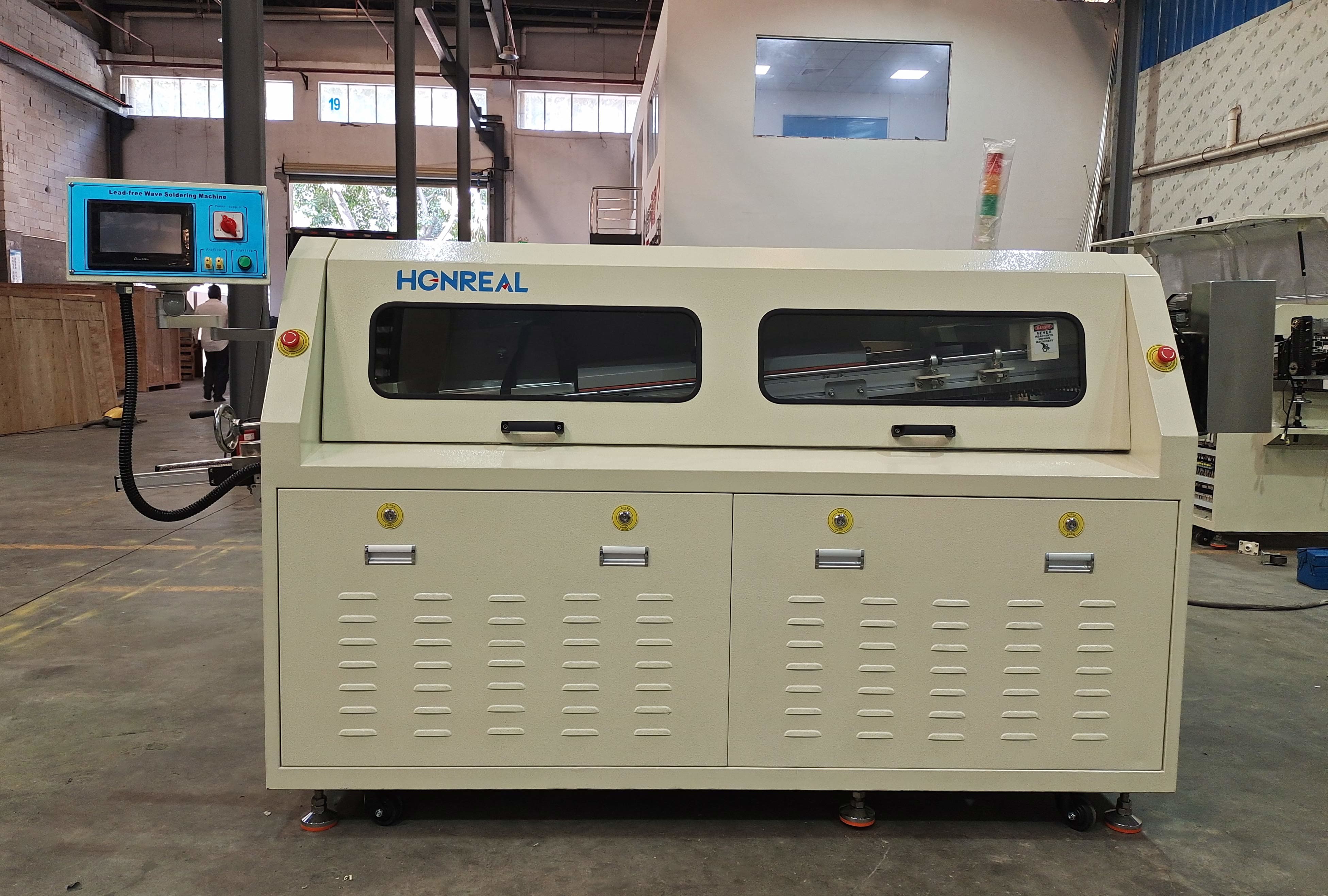

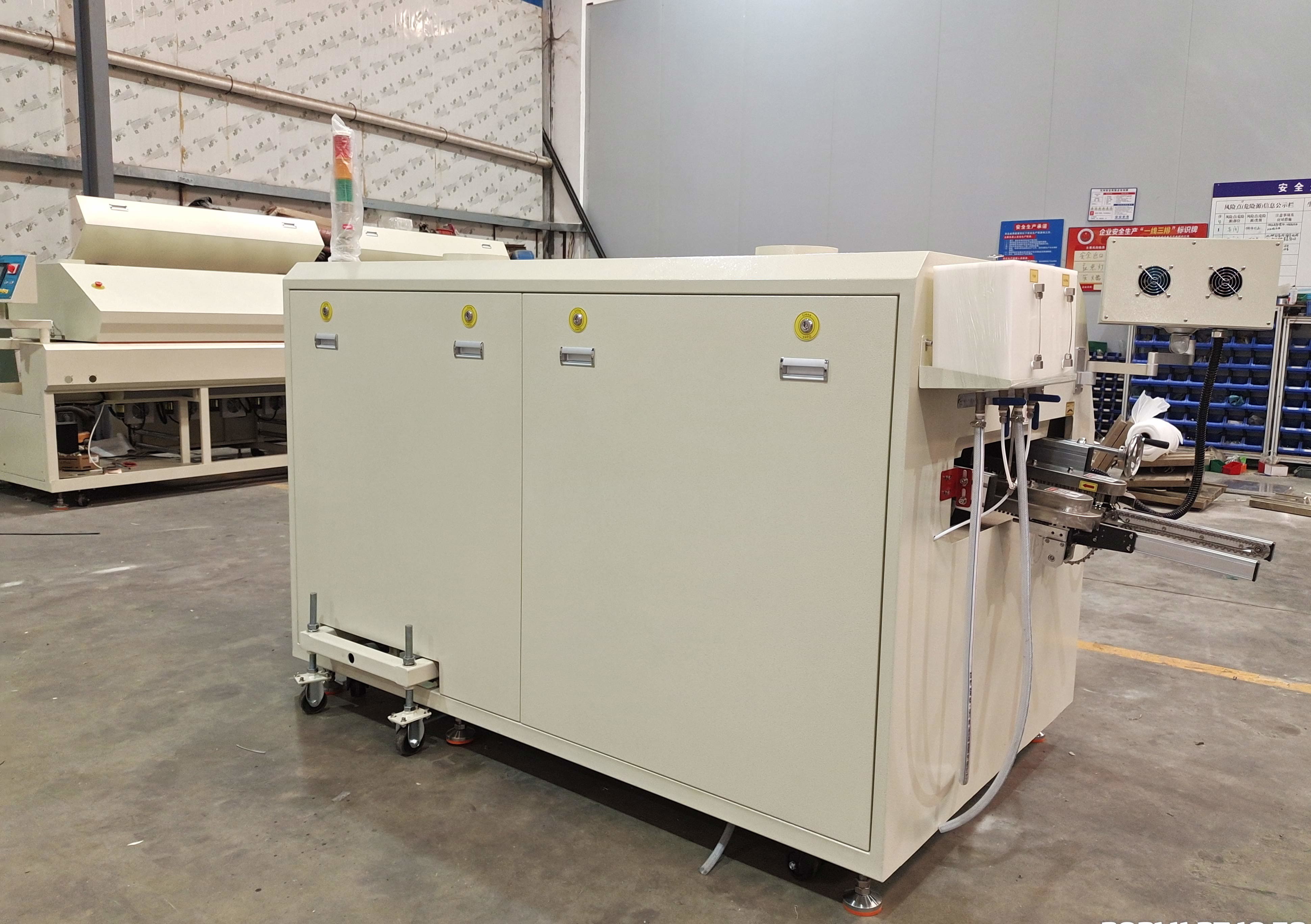

फ़ोटो शोः
स्थापना स्थल:
1. धूल या अन्य पदार्थों से वेल्डिंग की गुणवत्ता को प्रभावित करने से बचने के लिए मशीन को साफ और वेंटिलेटेड वातावरण में संचालित करें;
2विद्युत या चुंबकीय हस्तक्षेप स्रोतों के निकट मशीन स्थापित न करें।
3- मशीन के प्रवेश और निकास को उसकी स्थापना के दौरान पंखे या खिड़की के सामने हवा के साथ न होने दें।
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
वीडियो
वीडियो
वीडियो
|
|
| MOQ: | 1SET |
| कीमत: | USD 10500-12000 Per Set |
| standard packaging: | लकड़ी का केस |
| Delivery period: | 15 कार्य दिवस |
| payment method: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| Supply Capacity: | 100 सेट / महीना |
स्वचालित तरंग मिलाप मशीन दोहरी हुक स्वचालित मिलाप उपकरण
पीसीबी वेव सोल्डरिंग मशीन HR-300E:
● सुव्यवस्थित उपस्थिति डिजाइन, विशाल ग्लास स्लाइडिंग डोर, निरीक्षण और रखरखाव में आसान; सामंजस्यपूर्ण रंग, लोगों पर केंद्रित डिजाइन अवधारणा।
● टच स्क्रीन, संचालित करने में आसान।
● प्रवाह को आयातित स्प्रे बंदूक द्वारा परमाणुकृत किया जाता है, और प्रतिवर्ती मोड स्टेपर मोटर है। गति स्थिर है, परमाणुकरण समान है और स्थिति सटीक है।
● स्वचालित स्प्रे ट्रैकिंग सिस्टम, स्प्रे क्षेत्र और समय स्वचालित रूप से पीसीबी के आकार के साथ समायोजित होता है, और इसमें स्वचालित सफाई स्प्रे बंदूक का कार्य होता है।
● प्रीहीटर स्वतंत्र हीटिंग मॉड्यूलर डिजाइन को अपनाता है, जिसमें पर्याप्त प्रीहीटिंग स्पेस, कुशल थर्मल मुआवजा और पर्याप्त और समान प्रीहीटिंग होती है।
● टिन भट्ठी प्रणाली बाहरी हीटिंग मोड, निकट तरंग शिखर डिजाइन, समायोज्य नोजल कोण, और वैकल्पिक मानक और ऊर्जा-बचत संचालन मोड को अपनाती है।और स्वचालित रूप से एकत्र कर सकते हैं, साफ करने में आसान है।
● टिन भट्ठी पर्यावरण संरक्षण, ऊर्जा की बचत, उच्च दक्षता और स्थिर तापमान है।
● तरंग की चोटी में आवृत्ति रूपांतरण नियंत्रण तकनीक, अत्यधिक स्वतंत्र नियंत्रण, सरल संचालन और डिजिटल डिस्प्ले को अपनाया गया है।
● स्वचालित स्टार्टअप और शटडाउन के लिए ऑपरेशन की जरूरतों के अनुसार दिनांक और समय निर्धारित किया जा सकता है।
● पीसीबी स्वचालित गिनती समारोह के साथ, उत्पादन प्रबंधन के लिए सुविधाजनक।
● यह ध्वनि और प्रकाश अलार्म, पाठ संकेत और आपातकालीन स्टॉप फ़ंक्शन से लैस है।
● पीएलसी और टचस्क्रीन कंट्रोल सिस्टम।
● सोल्डर पॉट टाइटेनियम सामग्री से बना है, जो 100% लीड-फ्री सोल्डर के लिए उपयुक्त है।
● ग्राहक पैलेट के लिए "एल" उंगली, या पीसीबी के लिए दोहरी हुक उंगली चुन सकते हैं।
| HR-300E - विनिर्देश | |
| मॉडल | HR-300E |
| पीसीबी चौड़ाई | 50-400MM |
| सोल्डर पॉट क्षमता | 250 किलो |
| चलती शक्ति/सामान्य शक्ति | 9-10KW/18KW |
| आयाम | 2900 ((L) * 1150 ((W) * 1350 ((H) |
| शुद्ध भार | 800 किलो |
| नियंत्रण प्रणाली | टचस्क्रीन + पीएलसी |
| कन्वेयर मोटर | 3Ph 220V,90W |
| कन्वेयर की गति | 200MM-1800MM/मिनट |
| प्रवाह क्षमता | 6.5 लीटर |
| अल्कोहल क्षमता | 4.5 लीटर |
| पीसीबी कन्वेयर दिशा | बाएँ से दाएँ |
| छिड़काव विधि | स्टेपर मोटर ड्राइव, रैखिक रेल और स्लाइडर चलती स्प्रेयर |
| स्प्रेयर | जापान ST-6 |
| प्रीहीटिंग जोन | 1 व्यक्तिगत निचला प्रीहीटिंग क्षेत्र |
| प्रीहीटिंग पावर | 7.5kw/क्षेत्र |
| सोल्डर पॉट सामग्री | पूरी तरह से |
| सोल्डर पॉट हीटर | कास्ट आयरन |
| हीटर की शक्ति | 1.2KW*7PCS |
| लहर संख्या | दोहरी लहरें |
| तरंग प्रकार | टर्बुलेंस पहली लहर और लैम्ब्डा दूसरी लहर |
| पिघलने का समय | 60 मिनट |
| लोडर पॉट ऊपर और नीचे उठाना | मैनुअल |
| सोल्डर पॉट इन&आउट | मोटर चालित |
| उंगलियों की सफाई के लिए पंप | 1PH 220V 10W |
| उंगली का प्रकार | दोहरी हुक |
| अंगूठी सामग्री | टि |
| मिलाप कोण | 5-7° |
| वायु आपूर्ति | 3-5BAR |
| विद्युत आपूर्ति | 3PH 380V 50HZ |
फ़ोटो शोः
स्थापना स्थल:
1. धूल या अन्य पदार्थों से वेल्डिंग की गुणवत्ता को प्रभावित करने से बचने के लिए मशीन को साफ और वेंटिलेटेड वातावरण में संचालित करें;
2विद्युत या चुंबकीय हस्तक्षेप स्रोतों के निकट मशीन स्थापित न करें।
3- मशीन के प्रवेश और निकास को उसकी स्थापना के दौरान पंखे या खिड़की के सामने हवा के साथ न होने दें।
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
