पीसीबी वेव सोल्डरिंग मशीन HR-300E:
1पीएलसी और टचस्क्रीन नियंत्रण प्रणाली जो 50 से अधिक सेट पैरामीटर को बचा सकती है।
उपयोगकर्ता के अनुकूल इंटरफेस का संचालन करना आसान है, टचस्क्रीन में तापमान सेट / सहेजा / संशोधित किया जा सकता है।
2उच्च गुणवत्ता वाला स्प्रेयर प्रवाह के उत्तम एटॉमाइज़ेशन प्रदर्शन प्रदान करता है।
मोटर और रेल/स्लाइडर, टचस्क्रीन पर सेट गति, स्टेपर ड्राइवर और पीएलसी नियंत्रण प्रणाली एक
सुचारू और कम शोर आंदोलन।
3. मजबूर हवा संवहन पूर्व ताप क्षेत्र पीसीबी के लिए पर्याप्त समान गर्मी बनाता है.
प्रीहीटिंग सिस्टम रखरखाव को आसान बनाता है,मोटर और ब्लोअर को आसानी से हटाया जा सकता है
नीचे, हीटर को पीछे की तरफ से हटाया जा सकता है जैसे कि दराज।
4. लोहे के हीटर को लोहे के बर्तन के लिए लोहे के बर्तन के बाहर स्थापित किया जाता है।
इस तरह से सोल्डर पॉट का जीवनकाल बढ़ जाता है।
5. दोहरी तरंग मिलाप पॉट. दोनों तरंग ऊंचाई ट्रांसड्यूसर द्वारा व्यक्तिगत रूप से नियंत्रित कर रहे हैं.
टचस्क्रीन में तरंग मोटर की पावर सप्लाई की आवृत्ति को समायोजित करके ऊंचाई।
6. सोल्डर पॉट टाइ सामग्री से बना है, 100% लीड मुक्त सोल्डर के लिए सक्षम है।
7ग्राहक साप्ताहिक टाइमर के साथ मशीन के समय को चालू और बंद कर सकते हैं।
8. अति ताप और आपातकालीन रोक के लिए लाइट एंड साउंड अलार्म।
9. फिंगर कन्वेयर सिस्टम, एक इनलाइन-थ्रू-होल सोल्डरिंग लाइन बनाने में सक्षम है।
10ग्राहक पैलेट के लिए "एल" उंगली या पीसीबी के लिए दोहरी हुक उंगली चुन सकते हैं।
11. N2 वैकल्पिक रूप से लोडर पॉट के लिए
HR-300E - विनिर्देश | |
मॉडल | HR-300E |
पीसीबी चौड़ाई |
50-400MM |
सोल्डर पॉट क्षमता | 250 किलो |
चलती शक्ति/सामान्य शक्ति | 9-10KW/18KW |
आयाम | 2900 ((L) * 1150 ((W) * 1350 ((H) |
शुद्ध भार | 800 किलो |
नियंत्रण प्रणाली | टचस्क्रीन + पीएलसी |
कन्वेयर मोटर | 3Ph 220V,90W |
कन्वेयर की गति | 200MM-1800MM/मिनट |
प्रवाह क्षमता | 6.5 लीटर |
अल्कोहल क्षमता | 4.5 लीटर |
पीसीबी कन्वेयर दिशा | बाएँ से दाएँ |
छिड़काव विधि | स्टेपर मोटर ड्राइव, रैखिक रेल और स्लाइडर चलती स्प्रेयर |
स्प्रेयर | जापान ST-6 |
प्रीहीटिंग जोन | 1 व्यक्तिगत निचला प्रीहीटिंग क्षेत्र |
प्रीहीटिंग पावर | 7.5kw/क्षेत्र |
सोल्डर पॉट सामग्री | पूरी तरह से |
सोल्डर पॉट हीटर | कास्ट आयरन |
हीटर की शक्ति | 1.2KW*7PCS |
लहर संख्या | दोहरी लहरें |
तरंग प्रकार | टर्बुलेंस पहली लहर और लैम्ब्डा दूसरी लहर |
पिघलने का समय | 60 मिनट |
लोडर पॉट ऊपर और नीचे उठाना | मैनुअल |
सोल्डर पॉट इन&आउट | मोटर चालित |
उंगलियों की सफाई के लिए पंप | 1PH 220V 10W |
उंगली का प्रकार | दोहरी हुक |
अंगूठी सामग्री | टि |
मिलाप कोण | 5-7° |
वायु आपूर्ति | 3-5BAR |
विद्युत आपूर्ति | 3PH 380V 50HZ |

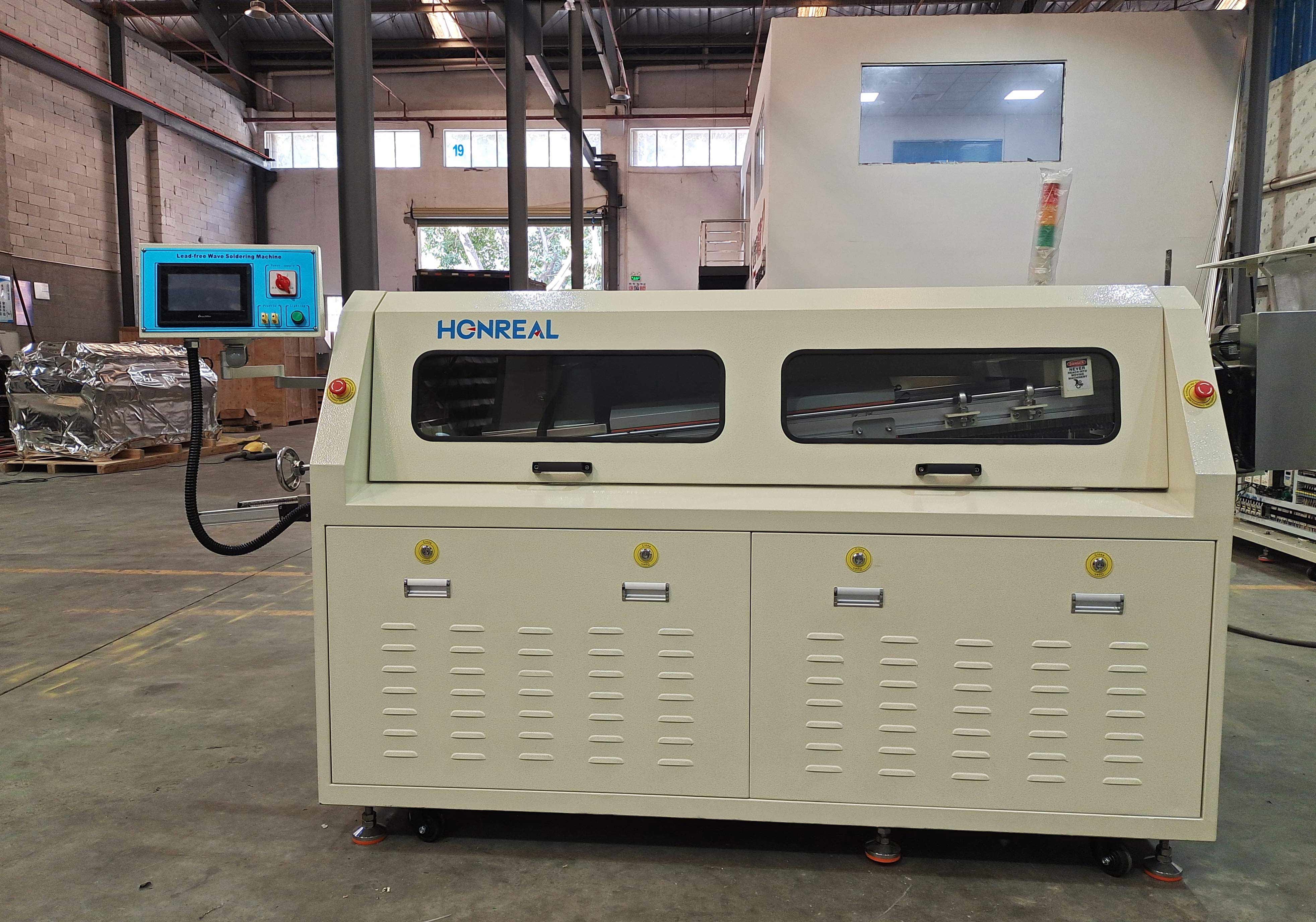

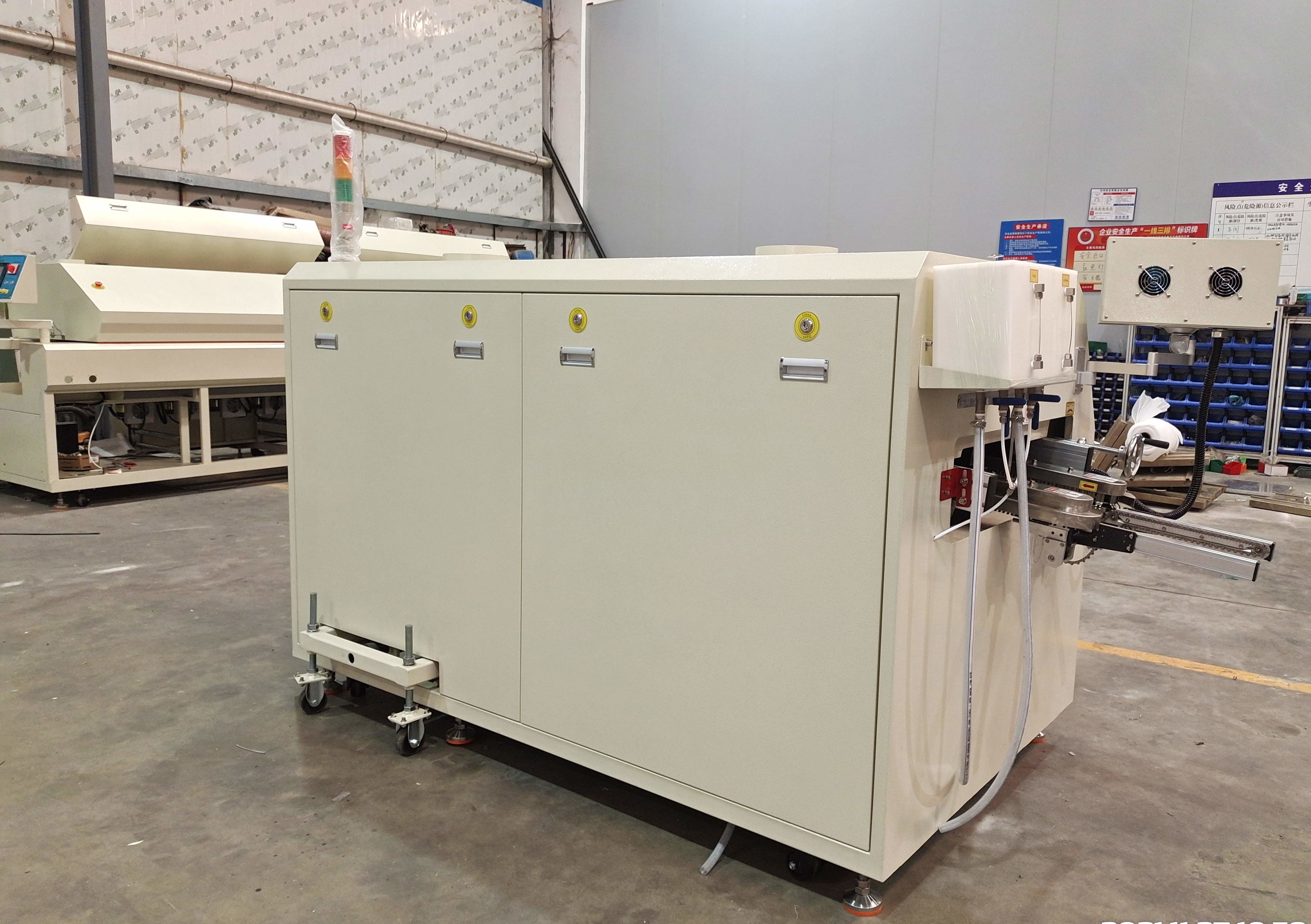

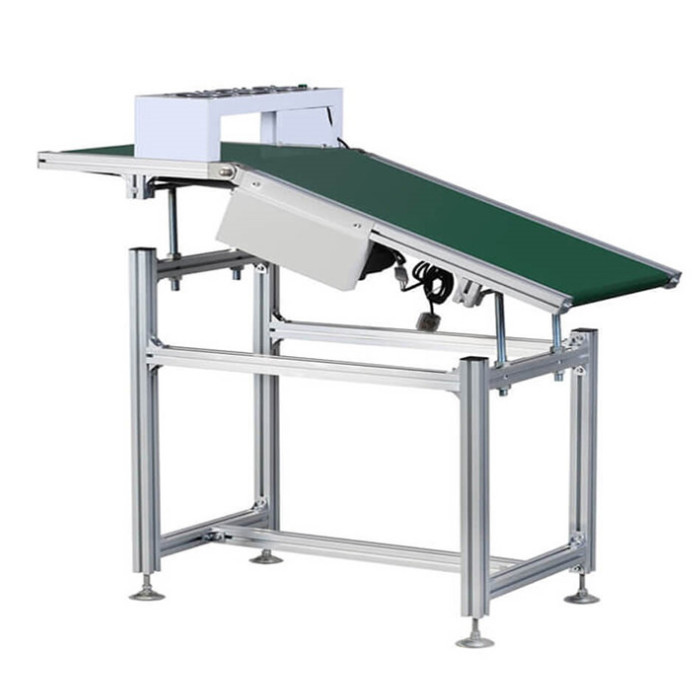

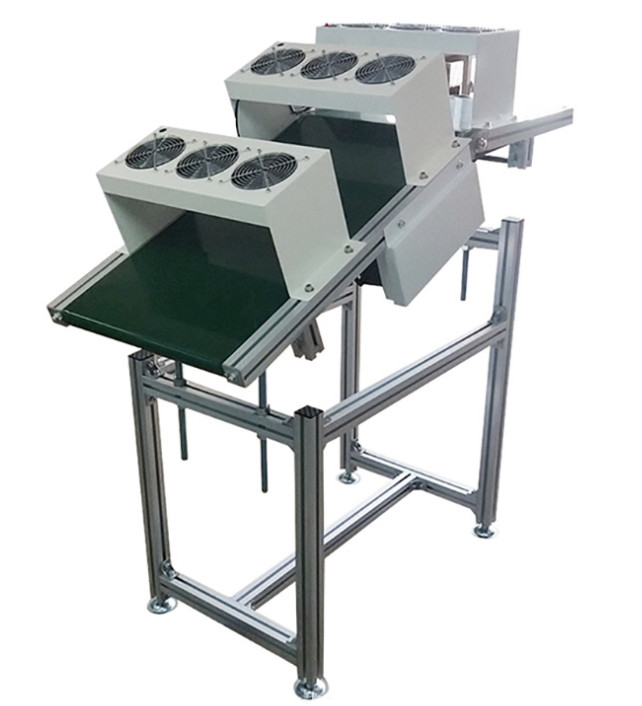

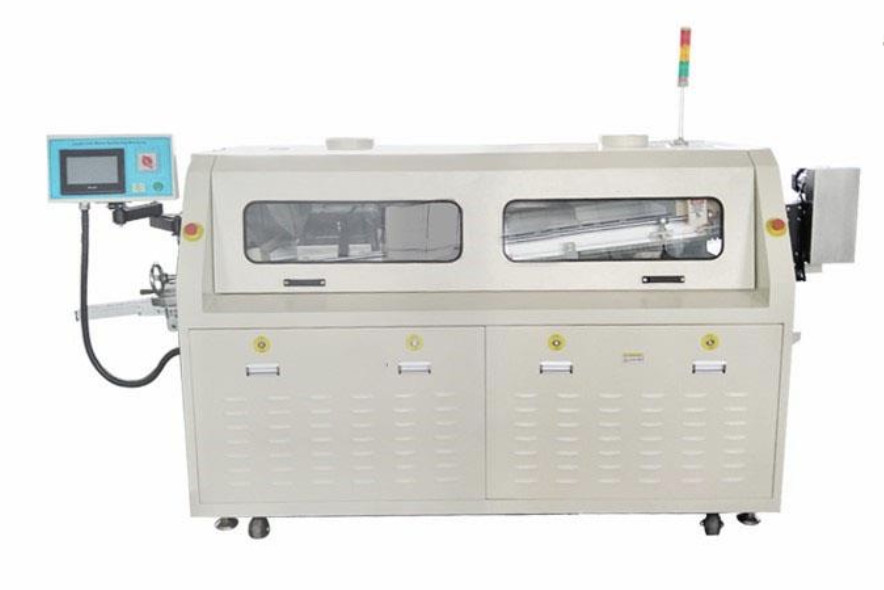

फ़ोटो शोः
कार्य वातावरण और कार्य शर्तें:
1. उपकरण को सपाट फर्श की वेंटिलेटेड और सूखी कार्यशाला में रखा जाएगा;
2कार्य वातावरण का तापमान 5° 45° सेल्सियस के भीतर होना चाहिए।
3. एक स्थिर विद्युत आपूर्ति (भूमि सीसा द्वारा अच्छी तरह से ग्राउंड) के साथ सुसज्जित किया जाना चाहिए, और इसकी वोल्टेज नाम प्लेट में दर्ज की जाती है;
चालू करने से पहले, यह जाँचेंः
1आपूर्ति की गई शक्ति मशीन की रेटेड शक्ति है या नहीं।
2. मशीन अच्छी तरह से ग्राउंड है या नहीं;
3. सभी विद्युत घटक तय हैं या नहीं, संपर्क महान है या नहीं, और फिर नियंत्रक प्रणाली के प्रत्येक बिजली केबल कनेक्ट.
