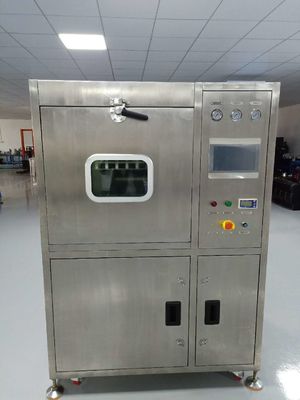

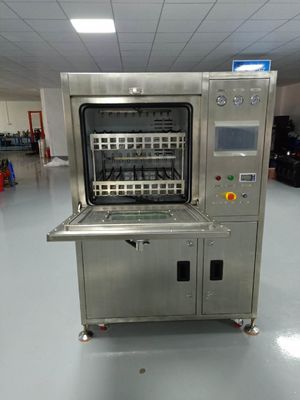

उच्च गुणवत्ता वाले पेशेवर स्वचालित ऑफ-लाइन पीसीबी वॉशर एसएमटी नोजल पीसीबी सफाई मशीन
विशेषताएं:
1- एक व्यापक सफाई प्रणालीः उत्पाद की सतह पर कार्बनिक पदार्थों, अकार्बनिक पदार्थों के अवशेषों को गहन और प्रभावी सफाई के लिए;
2. स्वचालित सफाई मोडः सफाई, कुल्ला, सूखी सभी प्रक्रियाओं को पूरा करने के लिए एक साफ कमरे में, छोटे आकार कॉम्पैक्ट;

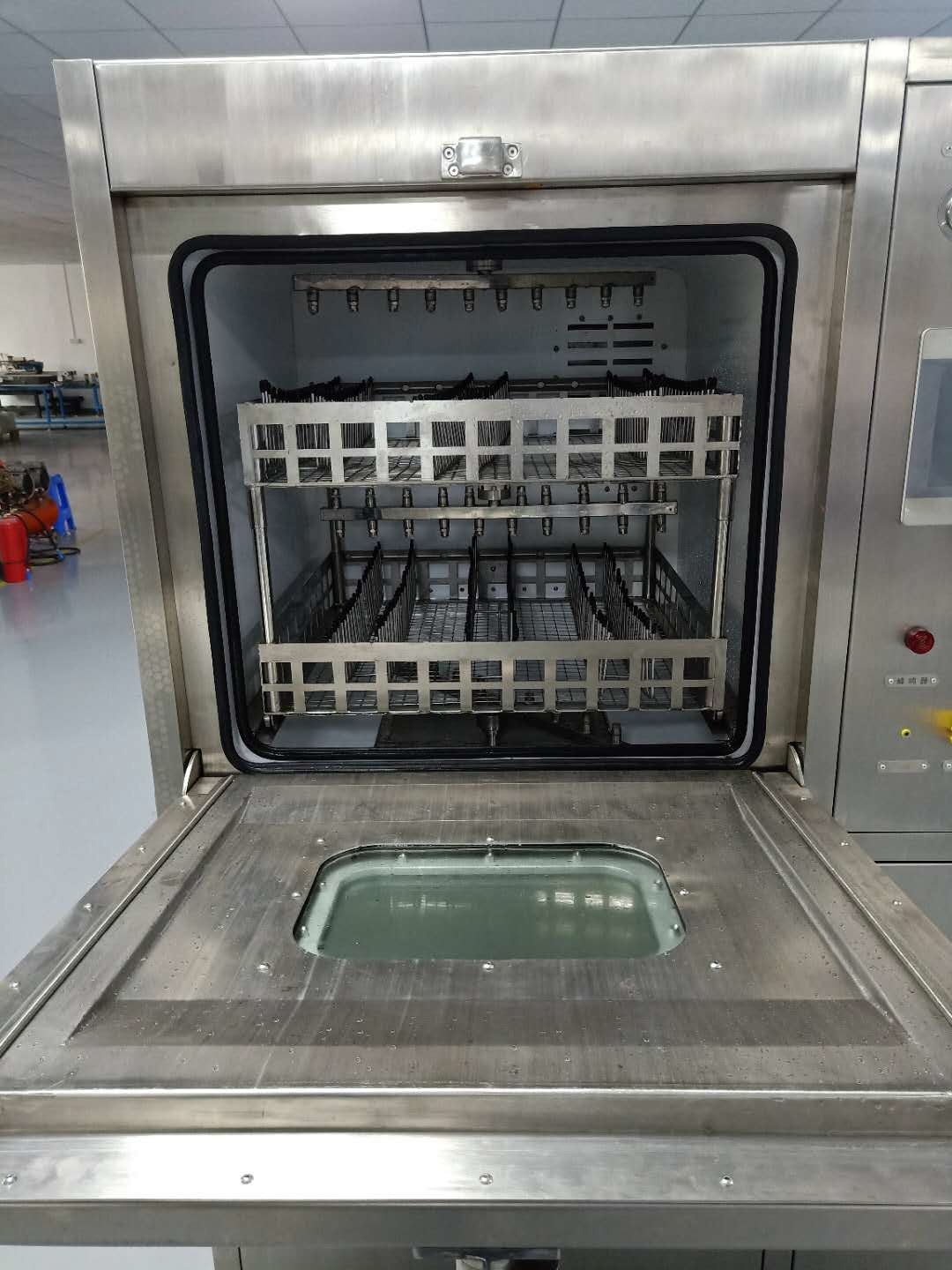

3. विज़ुअलाइज़ेशन की पूरी प्रक्रियाः विज़ुअल विंडो के साथ स्प्रे रूम, और एक एलईडी प्रकाश व्यवस्था स्थापित करें, एक नज़र में सफाई प्रक्रिया;
तकनीकी मापदंडः
सामग्री | पैरामीटर |
मॉडल संख्या | HR-Q6 |
स्वच्छ क्षेत्र का आकार | L610*W560*H160mm 2 परत |
एकाग्रता टैंक क्षमता | 30 लीटर |
पतला करने वाली टंकी की क्षमता | 70L |
स्प्रे टैंक क्षमता | 17-23L |
स्प्रेयर हीटर की शक्ति | 6 किलोवाट |
सफाई का समय | 0~ 99 मिनट (समायोज्य) |
सफाई का तापमान (तरल) | कमरे का तापमान ~75°C (समायोज्य) |
कुल्ला करने का समय | 1 मिनट/समय ((1-59 बार/समायोज्य) |
कुल्ला तापमान ((DI पानी) | कमरे का तापमान ~ 75 °C (समायोज्य) |
सूखने का समय | 0~99 मिनट/ (समायोज्य) |
प्रतिरोधकता निगरानी सीमा | 0~18M |
विलायक टैंक हीटर की शक्ति | 9 किलोवाट |
सुखाने का तापमान | कमरे का तापमान ~ 99 °C/ (समायोज्य) |
सूखी हीटर की शक्ति/KW | 6 किलोवाट |
इंजेक्शन दबाव | 30PSI- 90PSI (समायोज्य) |
रासायनिक ग्रेड फ़िल्टर |
0.22μm (फिल्टर कणःसोल्डर पेस्ट, रालिन, प्रवाह और प्रदूषकों) |
डी वाटर फिल्टर | 1 इंच का फास्ट जंक्शन प्रकार का इंटरफ़ेस |
रासायनिक डिस्चार्ज पोर्ट | 1 इंच का फास्ट जंक्शन प्रकार का इंटरफ़ेस |
रीयल टाइम प्रेशर गेज | 3 पीसीएस (नोजल/डीआई पानी/अपशिष्ट) |
क्षैतिज स्प्रे पंप | 5.5KW |
निकास पोर्ट का आकार | Φ100(W) *30mm(H) |
विद्युत;वायु स्रोत | AC380V 50HZ 65A/0.45MPa~0.75MPa |
शुद्ध भार | 400 किलो |
आयाम | L1400*W1350*H1830 मिमी |
शेन्ज़ेन ऑनरियल टेक्नोलॉजी कं, लिमिटेड एक सम्मानित राष्ट्रीय उच्च तकनीक उद्यम है, जो एसएमटी उपकरणों के अनुसंधान, विकास, उत्पादन और बिक्री के लिए समर्पित है।हम गर्व के साथ दुनिया की शीर्ष 500 इलेक्ट्रॉनिक कंपनियों की सेवा करते हैं5 मिलियन की पंजीकृत पूंजी के साथ, हमारी कंपनी एक अनुभवी तकनीकी टीम का दावा करती है और तकनीकी नवाचार में असाधारण क्षमताओं का मालिक है।हमारा दीर्घकालिक उद्देश्य एक बेहतर उत्पाद आपूर्ति श्रृंखला और सेवा टीम स्थापित करना हैअपने ग्राहकों को प्राथमिकता देकर और उनकी जरूरतों को समझकर, हम मूल्यवान सेवाएं देने का प्रयास करते हैं जो अपेक्षाओं से अधिक हैं।
Q1: चक्र का समय क्या है?HR-Q6बैच सफाई मशीन?
A1: कुल 30~45 मिनट. धोने के लिए 10 मिनट + कुल्ला 10 मिनट + सूखा 10~25 मिनट.
Q2: किस द्रव का उपयोग किया जा सकता है?HR-Q6पीसीबीए को साफ करने के लिए?
A2: पानी आधारित पीसीबीए सफाई तरल धोने, डीआई पानी धोने।
Q3: कई pcbas कर सकते हैंHR-Q6एक चक्र में साफ?
A3: L200*W100mm आकार PCBA उदाहरण के लिए, यह 30~40pcs साफ कर सकता है।
Q4: क्या पीसीबीए को मशीन में धोने, कुल्ला करने और सूखने के बाद बेक करने की आवश्यकता है?
A4: निश्चित रूप से, PCBA को साफ करने के बाद इलेक्ट्रिक ओवन में डालकर 100~110°C पर 2 घंटे या 80~90°C पर 4 घंटे तक बेक करने की आवश्यकता होती है ताकि PCBA पूरी तरह से सूख जाए।
साफ करने से पहले और साफ करने के बाद की तस्वीरों की तुलना करें:
