| MOQ: | 1SET |
| कीमत: | बातचीत योग्य |
| स्टैंडर्ड पैकेजिंग: | लकड़ी का केस |
| वितरण अवधि: | 25 कार्य दिवस |
| भुगतान विधि: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 100 सेट / महीना |
विशेषताएं:

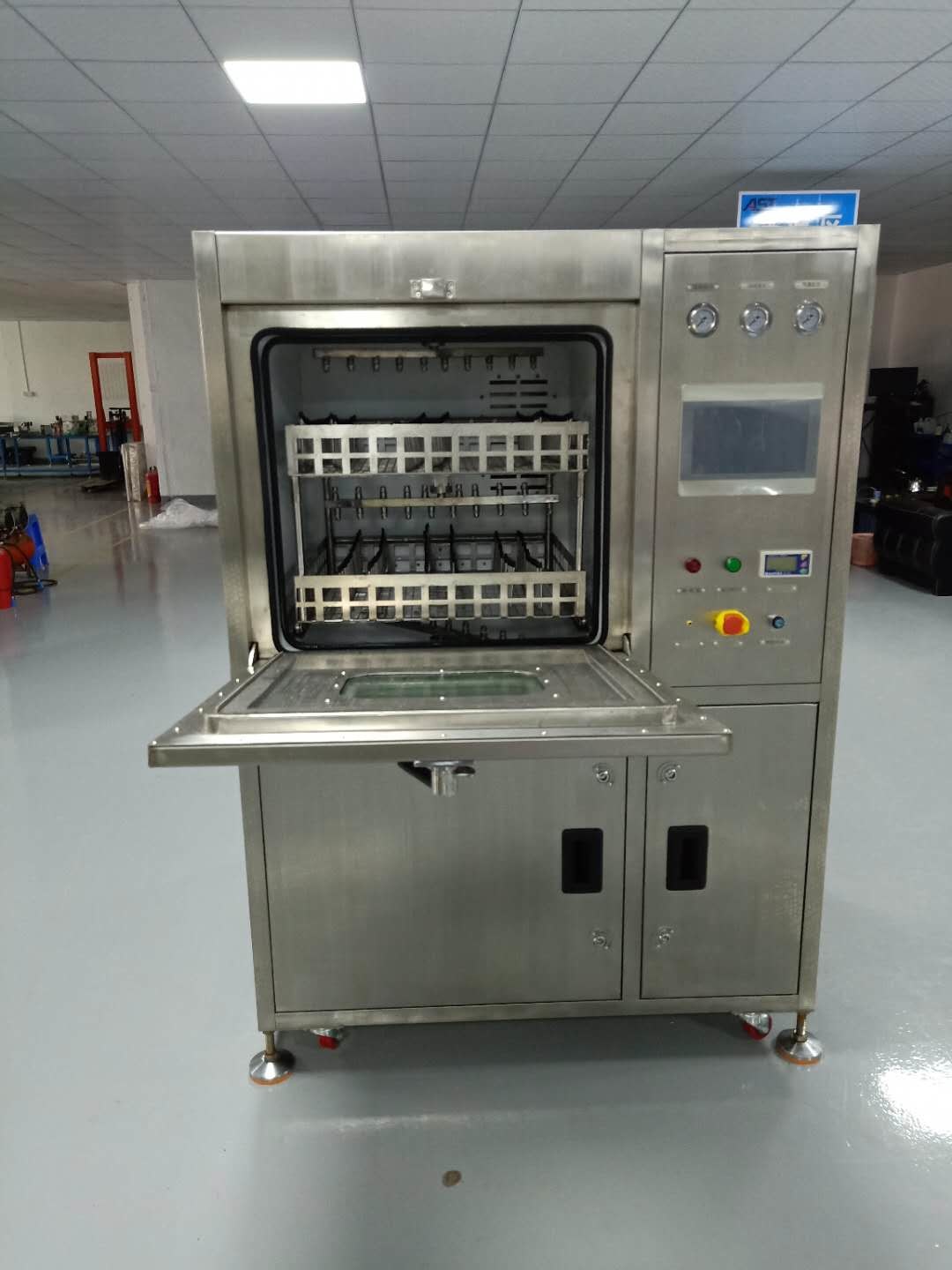

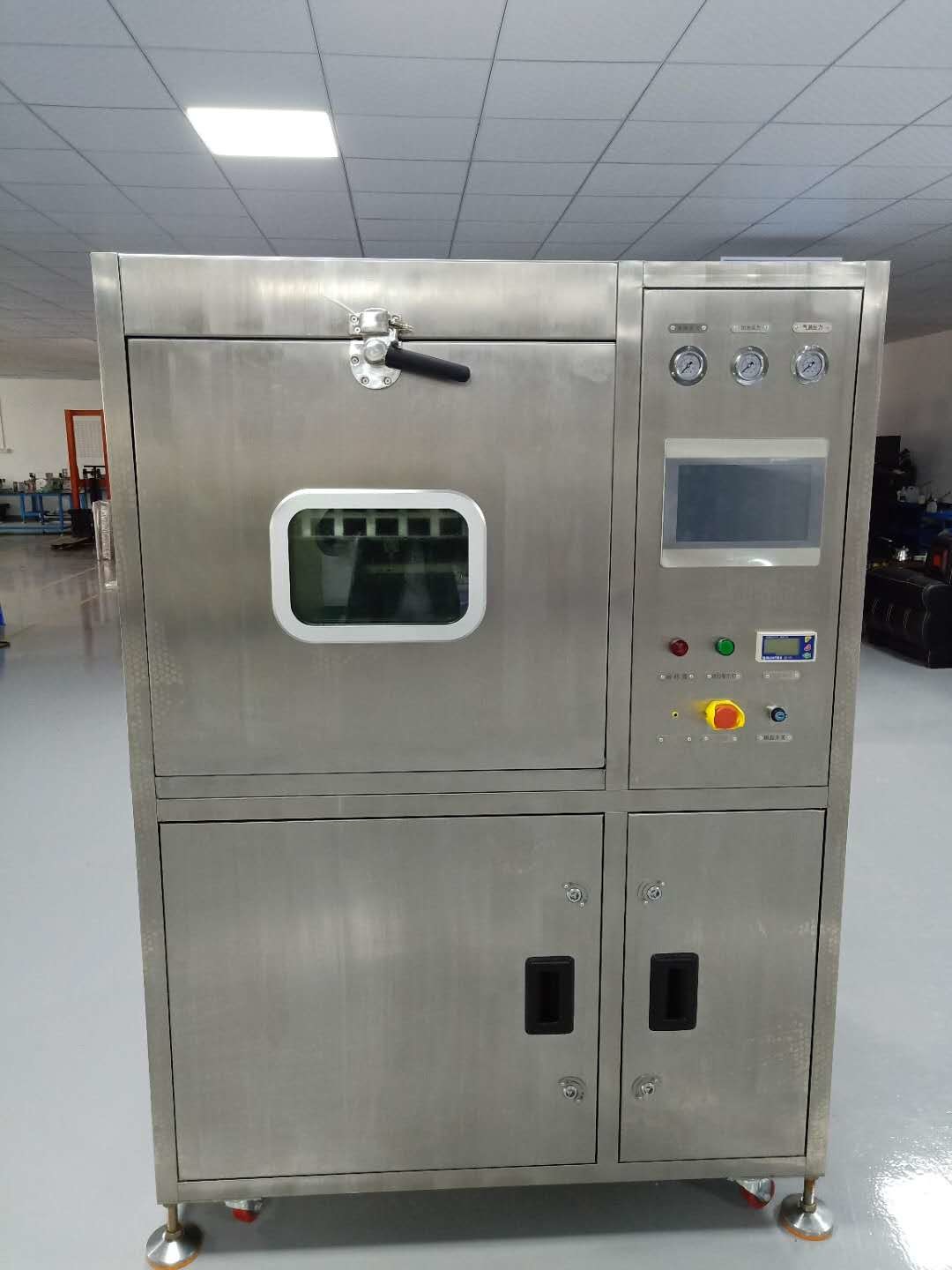

1. पूरी प्रक्रिया दिखाई देती है: सफाई प्रक्रिया सामने की खिड़की और एलईडी लाइट के माध्यम से दिखाई दे सकती है।
2. स्वचालित सफाई मोड: सफाई, कुल्ला, सुखाने की प्रक्रिया एक कैबिनेट और कॉम्पैक्ट मशीन में पूरी हो सकती है।
3. सबसे वैज्ञानिक नोजल डिजाइन: बाएं और दाएं वृद्धिशील वितरण का उपयोग --- सफाई दक्षता बढ़ाने के लिए, ऊपर और नीचे की अव्यवस्था वितरण - सफाई अंधा क्षेत्र को पूरी तरह से हल करें;
4. नोजल दबाव समायोज्य डिजाइन: उच्च दबाव स्प्रे के तहत छोटी और हल्की पीसीबीए की टक्कर, छप समस्या को हल करने के लिए;
5. मानक तनुकरण टैंक हीटिंग प्रणाली: सफाई दक्षता में काफी सुधार करता है। सफाई का समय कम करें;
6. एक व्यापक सफाई प्रणाली: एसएमटी; टीएचटी पीसीबीए वेल्डिंग के बाद अवशिष्ट रोसिन, पानी में घुलनशील फ्लक्स, नो-क्लीन फ्लक्स / सोल्डर पेस्ट और अन्य कार्बनिक और अकार्बनिक प्रदूषकों की सतह के लिए संपूर्ण और प्रभावी सफाई;
7. सुविधाजनक सफाई तनुकरण जोड़ना: मैन्युअल रूप से जोड़ा जा सकता है, लेकिन अनुपात (5% से 25%) स्वचालित रूप से डीआई पानी और रासायनिक तरल (विकल्प) के साथ सेट करके भी;
8. अस्थायी टैंक और सहायक हीटिंग प्रणाली: अस्थायी टैंक का उपयोग तनुकरण और डीआई पानी को स्टोर करने के लिए किया जाता है।
सफाई प्रक्रिया के दौरान, एयर पंप तनुकरण टैंक से तनुकरण को अवशोषित करता है और अस्थायी टैंक में भेजता है, फिर वॉश पंप पीसीबीए को साफ करने के लिए अस्थायी टैंक से तनुकरण को अवशोषित करता है। सफाई प्रक्रिया के बाद, एयर पंप अस्थायी टैंक से तनुकरण को अवशोषित करता है और उन्हें तनुकरण टैंक में वापस भेजता है।
कुल्ला प्रक्रिया के दौरान, एयर पंप डीआई पानी उत्पादन मशीन से डीआई पानी को अवशोषित करता है और इसे अस्थायी टैंक में भेजता है, प्रत्येक कुल्ला के बाद, डीआई पानी को अस्थायी टैंक से डिस्चार्ज किया जाएगा। कुल्ला पानी को आवश्यकतानुसार गर्म किया जा सकता है;
9. कम परिचालन लागत: अंतर्निहित फिल्टर तनुकरण को बार-बार उपयोग करने योग्य बनाता है। सफाई प्रक्रिया के अंत में संपीड़ित हवा उड़ाने की विधि का उपयोग करके: पाइपलाइन और पंप से अवशिष्ट डिटर्जेंट को उड़ाएं, जो प्रभावी रूप से 50% तनुकरण बचाता है।
10. एकाग्रता तरल मुआवजा कार्य: बार-बार उपयोग के बाद तनुकरण की एकाग्रता कम होती जाएगी जो पीसीबीए के सफाई प्रभाव और सफाई दक्षता को प्रभावित करेगी, इस समय, तनुकरण टैंक में कुछ केंद्रित तरल जोड़ने की आवश्यकता है ताकि तनुकरण एकाग्रता की भरपाई की जा सके। एकाग्रता मुआवजा तरल के प्रभावी उपयोग में सुधार कर सकता है, एकाग्रता तरल जोड़ने की मात्रा वास्तविक स्थिति के अनुसार समायोज्य हो सकती है।
तकनीकी पैरामीटर:
| सामग्री | पैरामीटर |
| मॉडल संख्या | एचआर-क्यू6 |

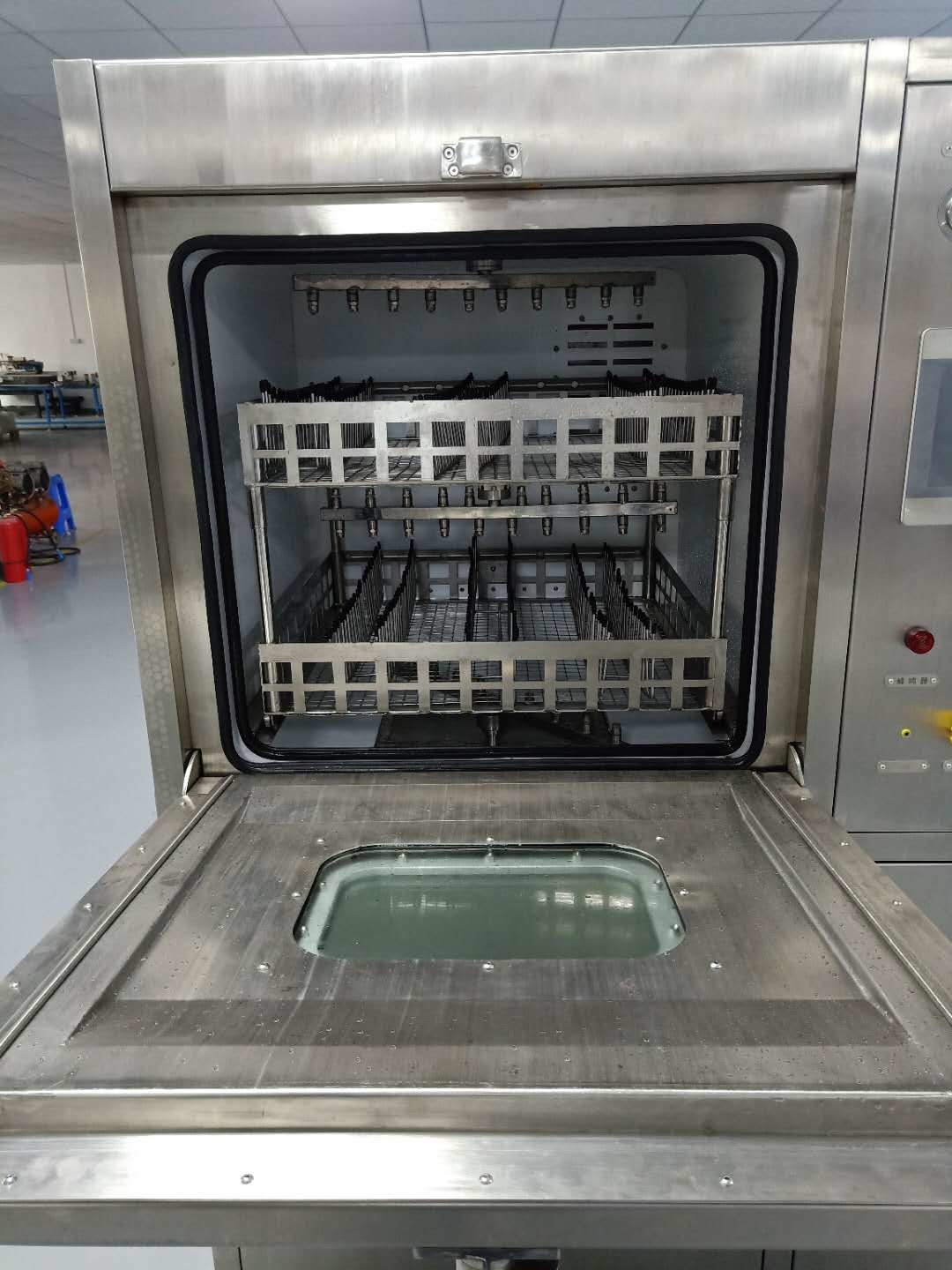

| सफाई क्षेत्र का आकार | एल610*डब्ल्यू560*एच160मिमी 2 परत |
| एकाग्रता टैंक क्षमता | 30 लीटर |
| तनुकरण टैंक क्षमता | 70 लीटर |
| स्प्रे टैंक क्षमता | 17-23 लीटर |
| स्प्रेयर हीटर पावर | 6 किलोवाट |
| सफाई का समय | 0~ 99 मिनट (समायोज्य) |
| सफाई का तापमान (तरल) | कमरे का तापमान ~75 डिग्री सेल्सियस (समायोज्य) |
| कुल्ला का समय | 1 मिनट/समय (1-59 बार/समायोज्य) |
| कुल्ला का तापमान (डीआई पानी) | कमरे का तापमान ~75 डिग्री सेल्सियस (समायोज्य) |
| सुखाने का समय | 0~99 मिनट/ (समायोज्य) |
| प्रतिरोधकता निगरानी सीमा | 0~18एम |
| विलायक टैंक हीटर पावर | 9 किलोवाट |
| सुखाने का तापमान | कमरे का तापमान ~99 डिग्री सेल्सियस/ (समायोज्य) |
| सुखाने का हीटर पावर/किलोवाट | 6 किलोवाट |
| इंजेक्शन दबाव | 30 पीएसआई- 90 पीएसआई (समायोज्य) |
| रासायनिक-ग्रेड फिल्टर |
0.22 माइक्रोन (फिल्टर कण: सोल्डर पेस्ट, रोसिन, फ्लक्स और दूषित पदार्थ) |
| डीआई पानी फिल्टर | 1 इंच फास्ट जंक्शन प्रकार इंटरफ़ेस |
| रासायनिक निर्वहन पोर्ट | 1 इंच फास्ट जंक्शन प्रकार इंटरफ़ेस |
| वास्तविक समय दबाव गेज | 3 पीसी (नोजल/डीआई पानी/अपशिष्ट) |
| क्षैतिज स्प्रे पंप | 5.5 किलोवाट |
| निकास पोर्ट का आकार | φ100(डब्ल्यू)*30मिमी(एच) |
| पावर ;एयर सोर्स | एसी380वी 50 हर्ट्ज 65ए/0.45एमपीए~0.75एमपीए |
| शुद्ध वजन | 400 किग्रा |
| आयाम | एल1400*डब्ल्यू1350*एच1830मिमी |
शेन्ज़ेन होनरियल टेक्नोलॉजी कं, लिमिटेडएक राष्ट्रीय उच्च-तकनीकी उद्यम है, जो एसएमटी उपकरण अनुसंधान और विकास, उत्पादन, बिक्री में विशेषज्ञता रखता है। दुनिया की शीर्ष 500 इलेक्ट्रॉनिक कंपनियों के लिए सेवाएं। कंपनी की पंजीकृत पूंजी 5 मिलियन है। कंपनी की स्थापना के बाद से, होनरियल ने प्रौद्योगिकी को मुख्य विकास के रूप में, गुणवत्ता को अपने अस्तित्व के रूप में, स्वतंत्र अनुसंधान और विकास, और निरंतर नवाचार के रूप में बनाए रखा है। निरंतर प्रयासों के बाद, इसके पास कई उच्च-तकनीकी आविष्कार पेटेंट हैं।
प्रश्न 1: का चक्र समय क्या है?एचआर-क्यू6बैच सफाई मशीन?
ए 1: कुल 30~45 मिनट। धोना 10 मिनट + कुल्ला 10 मिनट + सुखाना 10~25 मिनट।
प्रश्न 2: पीसीबीए को साफ करने के लिएएचआर-क्यू6में कौन सा तरल इस्तेमाल किया जा सकता है?
ए 2: पानी आधारित पीसीबीए सफाई तरल से धोएं, डीआई पानी से कुल्ला करें।
प्रश्न 3: एक चक्र में कितने पीसीबीएएचआर-क्यू6साफ कर सकता है?
ए 3: उदाहरण के लिए एल200*डब्ल्यू100मिमी आकार का पीसीबीए, यह 30~40 पीसी साफ कर सकता है।
प्रश्न 4: क्या पीसीबीए को मशीन में धोने, कुल्ला करने और सुखाने की प्रक्रिया के बाद बेक करने की आवश्यकता है?
ए 4: निश्चित रूप से, साफ करने के बाद पीसीबीए को इलेक्ट्रिक ओवन में डालना होगा और पीसीबीए को पूरी तरह से सुखाने के लिए 100~110 डिग्री सेल्सियस पर 2 घंटे या 80~90 डिग्री सेल्सियस पर 4 घंटे के लिए बेक करना होगा।
सफाई से पहले और बाद की तुलना तस्वीरें:
वीडियो
वीडियो
|
|
