अवलोकन
जब इकट्ठे मुद्रित सर्किट बोर्डों की सफाई भी पीसीबीए सफाई के रूप में जाना जाता है,मुख्य उद्देश्य पप्युलेटेड बोर्डों और हाइब्रिडों से राल और प्रवाह अवशेषों के साथ-साथ हैंडलिंग से उत्पन्न उत्पादन से संबंधित अवशेषों को हटाना है।.

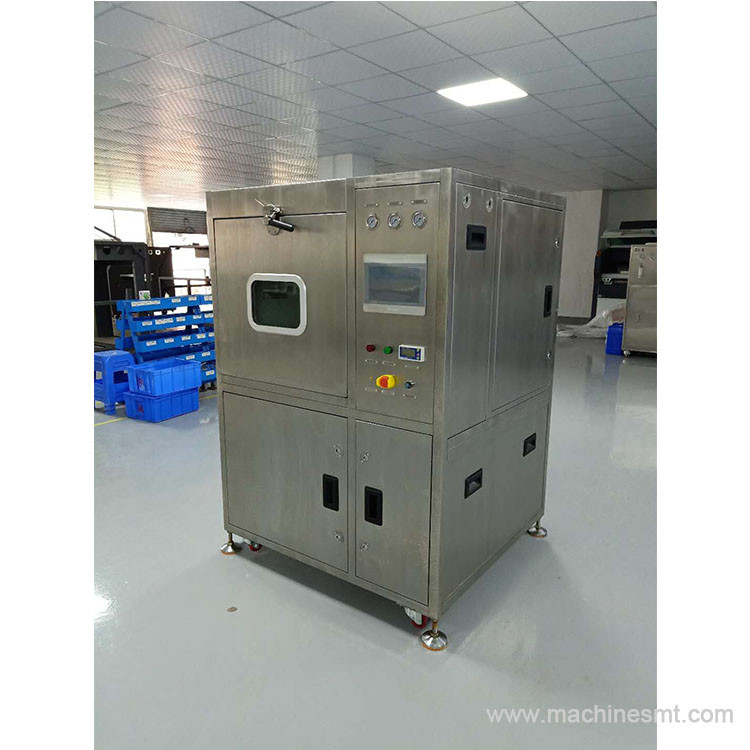

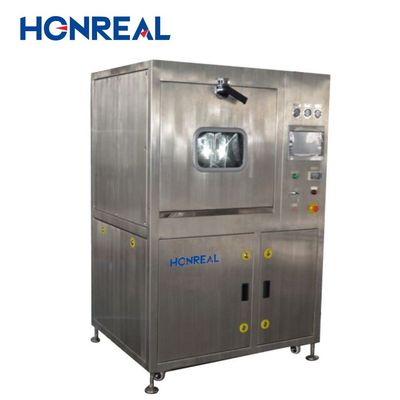

एचआर-क्यू6 का उपयोग डीआइनीज़र पानी के साथ किया जाता है, लगभग 30~60L/मिनट और दबाव ≤0.4Mpa मशीन सीसा आधारित (यूटेक्टिक) और सीसा मुक्त दोनों ही सॉल्डर्स पर अच्छी तरह से प्रदर्शन करती है।
एसएमटी, छेद के माध्यम से, और मिश्रित प्रौद्योगिकी विधानसभाओं के लिए इस्तेमाल किया जा सकता है। सभी प्रवाह प्रकार हटा दिया जाता है, पानी में घुलनशील, राल, और कोई साफ, और सभी प्रदूषकों सहित,संयोजन के दौरान उत्पन्न घटक अवशेष.
तकनीकी मापदंडः
| सामग्री | पैरामीटर |
| मॉडल संख्या | HR-Q6 |
| स्वच्छ क्षेत्र का आकार | L610*W560*H160mm 2 परत |
| एकाग्रता टैंक क्षमता | 30 लीटर |
| पतला करने वाली टंकी की क्षमता | 70L |
| स्प्रे टैंक क्षमता | 17-23L |
| स्प्रेयर हीटर की शक्ति | 6 किलोवाट |
| सफाई का समय | 0~ 99 मिनट (समायोज्य) |
| सफाई का तापमान (तरल) | कमरे का तापमान ~75°C (समायोज्य) |
| कुल्ला करने का समय | 1 मिनट/समय ((1-59 बार/समायोज्य) |
| कुल्ला तापमान ((DI पानी) | कमरे का तापमान ~ 75 °C (समायोज्य) |
| सूखने का समय | 0~99 मिनट/ (समायोज्य) |
| प्रतिरोधकता निगरानी सीमा | 0~18M |
| विलायक टैंक हीटर की शक्ति | 9 किलोवाट |
| सुखाने का तापमान | कमरे का तापमान ~ 99 °C/ (समायोज्य) |
| सूखी हीटर की शक्ति/KW | 6 किलोवाट |
| इंजेक्शन दबाव | 30PSI- 90PSI (समायोज्य) |
| रासायनिक ग्रेड फ़िल्टर |
0.22μm (फिल्टर कणःसोल्डर पेस्ट, रालिन, प्रवाह और प्रदूषकों) |
| डी वाटर फिल्टर | 1 इंच का फास्ट जंक्शन प्रकार का इंटरफ़ेस |
| रासायनिक डिस्चार्ज पोर्ट | 1 इंच का फास्ट जंक्शन प्रकार का इंटरफ़ेस |
| रीयल टाइम प्रेशर गेज | 3 पीसीएस (नोजल/डीआई पानी/अपशिष्ट) |
| क्षैतिज स्प्रे पंप | 5.5KW |
| निकास पोर्ट का आकार | Φ100(W) *30mm(H) |
| विद्युत;वायु स्रोत | AC380V 50HZ 65A/0.45MPa~0.75MPa |
| शुद्ध भार | 400 किलो |
| आयाम | L1400*W1350*H1830 मिमी |
शेन्ज़ेन ऑनरियल टेक्नोलॉजी कं, लिमिटेड एक राष्ट्रीय उच्च तकनीक उद्यम के रूप में मान्यता प्राप्त है, जो एसएमटी उपकरणों के अनुसंधान, विकास, उत्पादन और बिक्री पर ध्यान केंद्रित करता है।यह दुनिया भर में अग्रणी इलेक्ट्रॉनिक कंपनियों को सेवाएं प्रदान करता हैकंपनी की पंजीकृत पूंजी 5 मिलियन है। इसकी स्थापना के बाद से, Honreal तकनीकी प्रगति के लिए प्रतिबद्ध रहा है,गुणवत्ता को अपने अस्तित्व के लिए आवश्यक मानते हुए. यह स्वतंत्र अनुसंधान और विकास पर जोर देता है, अविराम रूप से नवाचार का पीछा करता है। इसके निरंतर प्रयासों के परिणामस्वरूप, कंपनी ने कई उच्च तकनीक आविष्कार पेटेंट प्राप्त किए हैं।
Q1: चक्र का समय क्या है?HR-Q6बैच सफाई मशीन?
A1: कुल 30~45 मिनट. धोने के लिए 10 मिनट + कुल्ला 10 मिनट + सूखा 10~25 मिनट.
Q2: किस द्रव का उपयोग किया जा सकता है?HR-Q6पीसीबीए को साफ करने के लिए?
A2: पानी आधारित पीसीबीए सफाई तरल धोने, डीआई पानी धोने।
Q3: कई pcbas कर सकते हैंHR-Q6एक चक्र में साफ?
A3: L200*W100mm आकार PCBA उदाहरण के लिए, यह 30~40pcs साफ कर सकता है।
Q4: क्या पीसीबीए को मशीन में धोने, कुल्ला करने और सूखने के बाद बेक करने की आवश्यकता है?
A4: निश्चित रूप से, PCBA को साफ करने के बाद इलेक्ट्रिक ओवन में डालकर 100~110°C पर 2 घंटे या 80~90°C पर 4 घंटे तक बेक करने की आवश्यकता होती है ताकि PCBA पूरी तरह से सूख जाए।
साफ करने से पहले और साफ करने के बाद की तस्वीरों की तुलना करें:
