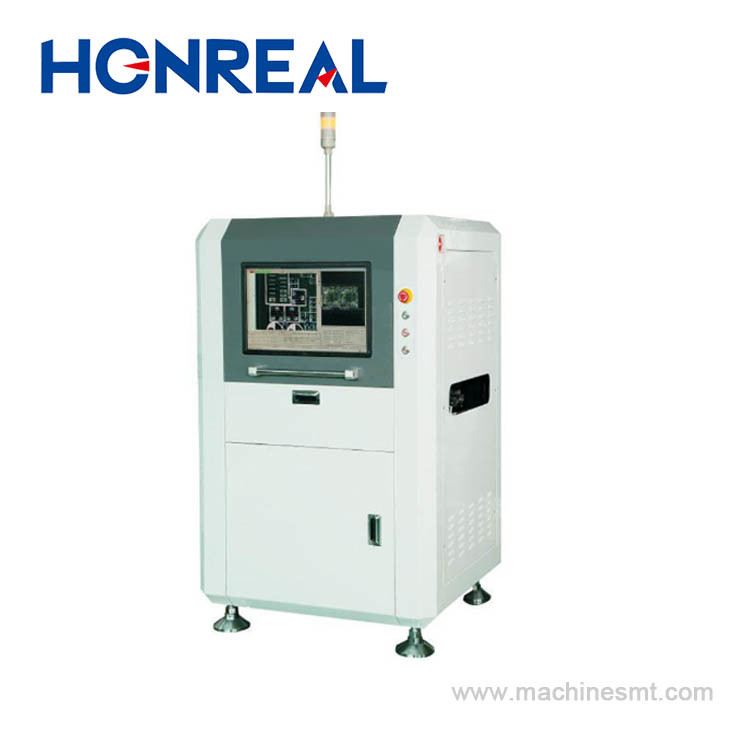

ऑप्टिकल निरीक्षण के लिए ऑनलाइन एसएमटी एओआई निरीक्षण मशीन

ऑप्टिकल निरीक्षण के लिए ऑनलाइन एसएमटी एओआई निरीक्षण मशीन

MOQ: 1SET
कीमत: USD 23000-28000 Per Set
standard packaging: लकड़ी का केस
Delivery period: 15 कार्य दिवस
payment method: एल/सी, टी/टी, वेस्टर्न यूनियन
Supply Capacity: 100 सेट / महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस
चीन
ब्रांड नाम
HONREAL
प्रमाणन
CE ISO
मॉडल संख्या
एच 800
कैमरा:
सीसीडी रंगीन कैमरा
चौड़ाई समायोजन:
खुद ब खुद
पीसीबी आकार:
20 मिमी × 20 मिमी से 360 मिमी × 400 मिमी
न्यूनतम भाग:
01005 चिप
सटीक स्थान:
<8 μm
आंदोलन की गति:
830 मिमी/एसईसी (मैक्स)
प्रदर्शन:
22" डिस्प्ले
मशीन का आयाम:
L980mm × 980mm × 1600 mm
प्रमुखता देना:

ऑनलाइन एओआई निरीक्षण मशीन

,

एसएमटी एओआई निरीक्षण मशीन

Product Description

ऑनलाइन श्रीमती एओआई मशीनें स्वचालित ऑप्टिकल निरीक्षण प्रणाली एओआई उपकरण

विशेषताएं:
1. एचडी रंग वैश्विक एक्सपोजर डिजिटल कैमरा की गति में 30% की वृद्धि
2उच्च क्षेत्र गहराई टेलीसेंट्रिक लेंस, जो उच्च घटकों के पक्ष पर मिलाप जोड़ों को माप सकता है।
3. एसएमटी फ्रंट, बैक और डिप स्टेशन का पता लगाने का समर्थन करें.
40201 और 01005 पैक किए गए घटक निरीक्षण का समर्थन करें।
5. सीएडी डेटा आयात, स्वचालित लिंकिंग घटक पुस्तकालय, स्वचालित रंग चयन.
6वास्तविक नॉन-स्टॉप ऑफ़लाइन प्रोग्रामिंग और प्रोग्राम अपडेट।
7. बुद्धिमान कारखाने का एहसास करने के लिए एमईएस डेटा डॉकिंग.
8बहु-लाइन केंद्रीकृत प्रबंधन और दूरस्थ सेवा का समर्थन करें।

H800 तकनीकी पैरामीटरः

श्रेणी परियोजना विनिर्देश
दृश्य पहचान प्रणाली
निरीक्षण कई एल्गोरिदमों का संश्लेषित रूप से उपयोग करना जैसे कि Widm, कलर इमेज कंट्रास्ट टेक्नोलॉजी, कलर एक्सट्रैक्शन टेक्नोलॉजी, समानता, दो-मूल्य हैंडलिंग टेक्नोलॉजी, Ocr/Ocv और इसी तरह।
कैमरा 5 मिलियन रंगीन सीसीडी कैमरा: 10um/15um/18um/20um/25um

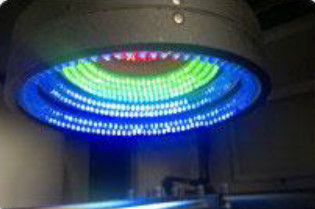

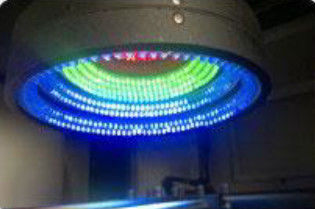

प्रकाश स्रोत अंगूठी के आकार का त्रि-आयामी बहु-चैनल रंगीन प्रकाश, आवेदन के आधार पर आरजीबी/आरजीबीडब्ल्यू/आरजीबीआर/आरडब्ल्यूबीआर चुनें
छवि प्रसंस्करण गति 0201 घटक <7.6 एमएस
प्रति-छवि समय 220-450 मिमी
परीक्षण सामग्री पेस्ट प्रिंटिंग में दोष गलत संरेखित, ओवरफ्लो, अपर्याप्त, पेस्टिंग खुला, दाग
घटक दोष अनुपलब्ध, असंगत, विकृत, कब्रिस्तान पत्थर, बिलबोर्ड, उल्टा, उलट ध्रुवीयता, गलत, क्षतिग्रस्त
सोल्डर के दोष अतिप्रवाह, अपर्याप्त, कम मिलाप, दाग
वेव सोल्डरिंग निरीक्षण अतिप्रवाह, अपर्याप्त, कम, अधिक मिलाप, मिलाप खाली
तंत्र प्रणाली
पीसीबी का आकार 20 मिमी × 20 मिमी से 400 मिमी x 360 मिमी (ग्राहकों की मांग के अनुसार बड़ा आकार बना सकते हैं)

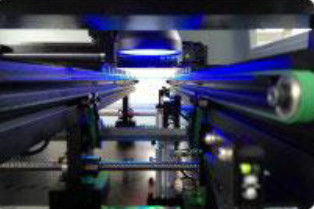

पीसीबी कन्वेयर बाएं से दाएं (वैकल्पिक, दाएं से बाएं),पीसीबी फिक्सिंगः नीचे से ऊपर, स्वचालित पीसीबी लोडिंग और अनलोडिंग, समायोज्य रिक्ति, एसएमईएमए मानक के अनुरूप। कन्वेयर रिक्तिः 900±20 मिमी
पीसीबी की मोटाई 0.3 मिमी ~5.0 मिमी
पीसीबी वार्प सहिष्णुता <5 मिमी
घटकों की स्वीकृति ऊपर <35 मिमी, नीचे <35 मिमी

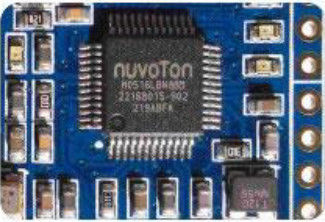

न्यूनतम स्थान भाग 01005 चिप और 0.3 मिमी पिच

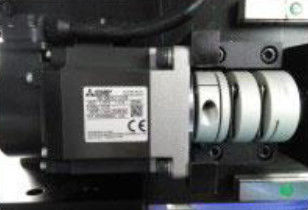

एक्स,वाई प्लेटफार्म ड्राइवर एसी सर्वर
सटीक स्थान <8um
गति गति 830 मिमी/एसईसी (मैक्स)
सॉफ्टवेयर प्रणाली
ऑपरेटिंग सिस्टम माइक्रोसॉफ्ट विंडोज 7 X64
नियंत्रण और पहचानना विशेषताएं Widm, Study Ok टेम्पलेट, स्वचालित रूप से टेम्पलेट इमेजिंग सेट करें, डेटा और त्रुटि संख्यात्मक मान की पहचान करें
परिचालन ग्राफिक प्रोग्रामिंग, चिप लाइब्रेरी के साथ ले लो और चिप के आकार के अनुसार एक निरीक्षण फ्रेम प्राप्त करें, ऑरिएट स्थिति, माइक्रोन समायोजित करें, और आसान प्रोग्रामिंग
नेटवर्क संचार पोर्ट SMEMA,
ऑपरेशन ग्राफिक प्रोग्रामिंग, चीनी, अंग्रेजी
नियंत्रण प्रणाली
होस्ट कंप्यूटर सीपीयूः इंटेल ई3, मेमोरी:16 जीबी, हार्ड डिस्क:1 टीबी
प्रदर्शन 22 "एलईडी डिस्प्ले
अन्य मापदंड
मशीन का आयाम ((L*W*H) L980mm × 980mm × 1600 mm
वजन लगभग 600 किलो
शक्ति AC220v, 10%, एकल चरण 5a 50/60hz, बिजली की खपत 600w

कॉस्टोमर शो
