ऑटो विजुअल एओआई निरीक्षण मशीन उपकरण इलेक्ट्रिक बटन नियंत्रित

ऑटो विजुअल एओआई निरीक्षण मशीन उपकरण इलेक्ट्रिक बटन नियंत्रित

MOQ: 1SET
कीमत: USD 13000-16000 Per Set
standard packaging: लकड़ी का केस
Delivery period: 15 कार्य दिवस
payment method: एल/सी, टी/टी, वेस्टर्न यूनियन
Supply Capacity: 100 सेट / महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस
चीन
ब्रांड नाम
HONREAL
प्रमाणन
CE ISO
मॉडल संख्या
एच920
चौड़ाई समायोजन:
विद्युत बटन द्वारा नियंत्रित
कैमरा:
सोनी सीसीडी रंगीन कैमरा
पीसीबी आकार:
25 मिमी × 25 मिमी से 350 मिमी x 450 मिमी
न्यूनतम भाग:
01005 चिप
सटीक स्थान:
<8 μm
आंदोलन की गति:
830 मिमी/एसईसी (मैक्स)
प्रदर्शन:
22 "एलईडी डिस्प्ले
यांत्रिक आकार आयाम (एल*डब्ल्यू*एच):
L970*W1070*H1450 (एमएम)
प्रमुखता देना:

ऑटो एओआई निरीक्षण मशीन

,

एओआई निरीक्षण मशीन बटन नियंत्रित

,

विजुअल एओआई निरीक्षण उपकरण

Product Description

एओआई निरीक्षण प्रणाली ऑटो विजुअल निरीक्षण मशीन ऑटो ऑप्टिकल निरीक्षण मशीन

उत्पाद की विशेषता:

एसएमटी उत्पादन लाइन में उच्च अंत इलेक्ट्रॉनिक उत्पादों के एओआई निरीक्षण के लिए उपयुक्त, 0201 भागों का न्यूनतम निरीक्षण; तेजी से डिबगिंग गति और संपादन गति;
स्मार्ट कैमरा बारकोड पहचान प्रणाली (एक आयामी कोड और दो आयामी कोड पहचान सकता है)
सरल प्रोग्रामिंग और डिबग मोड, संचालित करने में आसान।
उत्पाद सॉफ्टवेयरः

सरल परीक्षण परिणाम रिपोर्टः परीक्षण रिपोर्ट में एसपीसी की कुछ सामग्री शामिल है, वास्तविक परीक्षण मामले के अनुसार एनजी और वितरण का अनुपात दिखाता है, वास्तविक समय में स्टिंग बोर्डों की मात्रा दिखाता है,भाग प्रति मिलियन, गलत ऑपरेटर दर और अन्य प्रासंगिक जानकारी ताकि ऑपरेटर उत्पादन लाइन के विवरण को आसानी से जान सके।
पेशेवर एसपीसी प्रणालीः पेशेवर एसपीसी विश्लेषण रिपोर्ट मैक्रोस्कोपिक समायोजन और उत्पादन लाइन को नियंत्रित करने, घटना को कम करने और उत्पादकता बढ़ाने के लिए।

पैरामीटर विन्यासः

श्रेणी

परियोजना

विनिर्देश

दृश्य पहचान प्रणाली

निरीक्षण

कई एल्गोरिदमों का संश्लेषित रूप से उपयोग करना जैसे कि Widm, कलर इमेज कंट्रास्ट टेक्नोलॉजी, कलर एक्सट्रैक्शन टेक्नोलॉजी, समानता, दो-मूल्य हैंडलिंग टेक्नोलॉजी, Ocr/Ocv और इसी तरह।

कैमरा

5 मिलियन रंगीन सीसीडी कैमरा: 10um/15um/18um/20um/25um

प्रकाश स्रोत

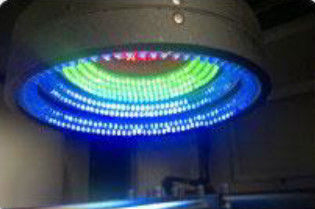

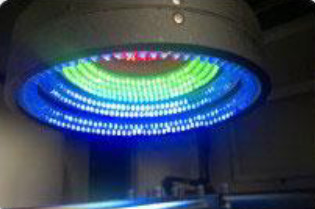

अंगूठी के आकार का त्रि-आयामी बहु-चैनल रंगीन प्रकाश, आवेदन के आधार पर आरजीबी/आरजीबीडब्ल्यू/आरजीबीआर/आरडब्ल्यूबीआर चुनें

छवि प्रसंस्करण गति

0201 घटक

<10 एमएस

प्रति-छवि समय

<170ms

परीक्षण सामग्री

पेस्ट प्रिंटिग दोष

गलत संरेखित, ओवरफ्लो, अपर्याप्त, पेस्टिंग खुला, दाग

घटक दोष

अनुपलब्ध, असंगत, विकृत, कब्रिस्तान पत्थर, बिलबोर्ड, ओवरटम, उल्टा ध्रुवीयता, गलत, क्षतिग्रस्त

सोल्डर के दोष

अतिप्रवाह, अपर्याप्त, कम मिलाप, दाग

विरोधी स्थैतिक उपाय

विरोधी स्थैतिक विद्युत आउटलेट, विरोधी स्थैतिक मुकुट

तंत्र प्रणाली

पीसीबी का आकार

20 मिमी × 20 मिमी से 450 मिमी x 350 मिमी (ग्राहकों की मांग के अनुसार बड़ा आकार बना सकते हैं)

पीसीबी की मोटाई

0.3 मिमी ~5.0 मिमी

पीसीबी वार्प सहिष्णुता

<5 मिमी

घटकों की स्वीकृति

ऊपर <35 मिमी, नीचे <75 मिमी

न्यूनतम स्थान भाग

01005 चिप और 0.3 मिमी पिच

एक्स,वाई प्लेटफार्म

ड्राइवर

एसी सर्वर

सटीक स्थान

<8um

गति गति

830 मिमी/एसईसी (मैक्स)

सॉफ्टवेयर प्रणाली

ऑपरेटिंग सिस्टम

विंडोज 7 64-बिट

नियंत्रण और पहचानना

विशेषताएं

Widm, Study Ok टेम्पलेट, स्वचालित रूप से टेम्पलेट इमेजिंग सेट करें, डेटा और त्रुटि संख्यात्मक मान की पहचान करें

परिचालन

ग्राफिक प्रोग्रामिंग, चिप लाइब्रेरी के साथ ले लो और चिप के आकार के अनुसार एक निरीक्षण फ्रेम प्राप्त करें, ऑरिएट स्थिति, माइक्रोन समायोजित करें, और आसान प्रोग्रामिंग

चिह्नित करना

अंक अंक

0 2 मार्क्स चुन सकते हैं

गति को पहचानना

0.5s/पीसी

नियंत्रण प्रणाली

होस्ट कंप्यूटर

सीपीयूः इंटेल ई3, मेमोरी:16 जीबी, हार्ड डिस्क:1 टीबी

प्रदर्शन

22 "एलईडी डिस्प्ले

अन्य मापदंड

मशीन का आयाम ((L*W*H)

L1120mm × 900mm × 1400mm

वजन

लगभग 480 किलो

शक्ति

AC220v, 10%, एकल चरण 5a 50/60hz, बिजली की खपत 600w


फोटो शो

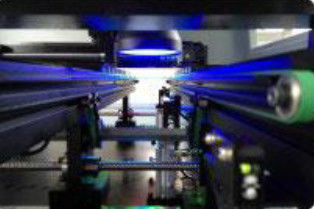

ऑटो विजुअल एओआई निरीक्षण मशीन उपकरण इलेक्ट्रिक बटन नियंत्रित 0
ऑटो विजुअल एओआई निरीक्षण मशीन उपकरण इलेक्ट्रिक बटन नियंत्रित 1

कंपनी की जानकारी

शेन्ज़ेन Honreal Technology Co., Ltdएक राष्ट्रीय उच्च तकनीक उद्यम है, जो एसएमटी उपकरण अनुसंधान और विकास, उत्पादन, बिक्री में विशेषज्ञता रखता है। दुनिया की शीर्ष 500 इलेक्ट्रॉनिक कंपनियों के लिए सेवाएं।कंपनी की पंजीकृत पूंजी 5 मिलियन है।कंपनी की स्थापना के बाद से, ऑनरियल ने प्रौद्योगिकी के विकास को अपने मूल के रूप में, गुणवत्ता को अपने अस्तित्व के रूप में, स्वतंत्र अनुसंधान और विकास और निरंतर नवाचार के रूप में जारी रखा है।निरंतर प्रयासों के बाद, इसमें कई उच्च तकनीक आविष्कार पेटेंट हैं।

ऑटो विजुअल एओआई निरीक्षण मशीन उपकरण इलेक्ट्रिक बटन नियंत्रित 2

प्रमाणन

ऑटो विजुअल एओआई निरीक्षण मशीन उपकरण इलेक्ट्रिक बटन नियंत्रित 3

संपर्क

कंपनी

शेन्ज़ेन ऑनरियल टेक्नोलॉजी कंपनी लिमिटेड

पता

No15,Shangnan Hongma Road, Shajing Street, Baoan District, शेन्ज़ेन, गुआंग्डोंग प्रांत, चीन

टेलीफोन

+86755 2302 0279

फैक्स

+86 755 2330 6782

पिन कोड

518125

स्काइप/वॉट्सऐप/वीचैट

+8613715227009

ईमेलः

मोनिका@szhonreal.com
