| MOQ: | 1SET |
| स्टैंडर्ड पैकेजिंग: | लकड़ी का केस |
| वितरण अवधि: | 15 कार्य दिवस |
| भुगतान विधि: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 100 सेट / महीना |

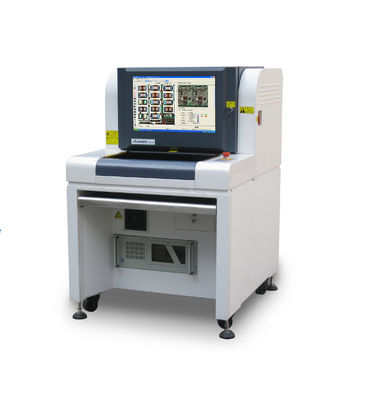

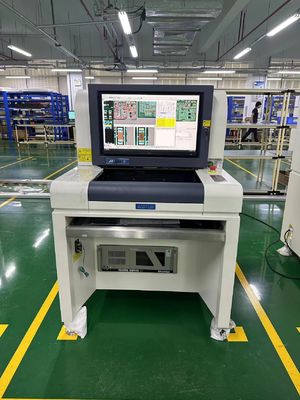

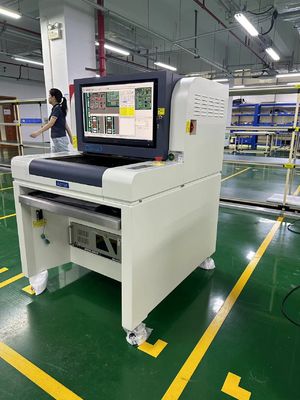

उच्च परिशुद्धता एसएमटी पीसीबी एओआई, पीसीबी स्वचालित ऑप्टिकल निरीक्षण मशीन
ALeader ALD7120 2D ऑफलाइन AOI सिस्टम विशेष रूप से छोटे और मध्यम आकार की SMT दुकानों के लिए डिज़ाइन किया गया है।
अपने छोटे पदचिह्न और शांत संचालन के साथ, ALD7120 का उपयोग उत्पादन के साथ-साथ प्रयोगशाला वातावरण में भी किया जा सकता है।
सिस्टम अत्याधुनिक i3D तकनीक का उपयोग करता है और हाई-स्पीड कैमरा और मल्टीडायरेक्शनल से लैस है
प्रकाश मॉड्यूल।
मानक कॉन्फ़िगरेशन में SPC और रिपेयर सॉफ्टवेयर शामिल हैं, जो सिस्टम पर स्थापित हैं।
ALD7120 का उपयोग रिफ्लो के बाद, वेव के बाद, चिपकने वाले घटकों पर और बहुत कुछ पीसीबी का निरीक्षण करने के लिए किया जा सकता है।
| कार्यात्मक विनिर्देश | ALD7120 | ALD7130 | ALD7150 | |||
|
टेस्ट बोर्ड |
रिफ्लो के बाद |
|||||
| परीक्षण विधि |
TOC, हिस्टोग्राम, मैच, शॉर्ट, अन्य जैसे कई अग्रणी अंतर्राष्ट्रीय एल्गोरिदम, CREST, PIN एल्गोरिदम, विभिन्न परीक्षण डॉट्स के अनुसार ऑटो सेट पैरामीटर। |
|||||
|
कैमरा |
हाई स्पीड इंटेलिजेंट डिजिटल इंडस्ट्रियल कैमरा |
|||||
|
रिज़ॉल्यूशन/रेंज/स्पीड |
(मानक):(विकल्प): (विकल्प): |
15μm/पिक्सेल 10μm/पिक्सेल 8μm/पिक्सेल |
FOV:36.00mmX30.72mm FOV:24.00mmX20.48mm FOV:19.20mmX16.38mm |
(गति)<200ms> (गति)<200ms> | ||
|
प्रकाश |
अतिरिक्त उज्ज्वल RRGB समाक्षीय रिंग टॉवर LED लाइट (रंग प्रकाश) |
|||||
|
प्रोग्राम मोड |
मैनुअल प्रोग्रामिंग, ऑटो फ्रेम, CAD इनपुट स्वचालित रूप से घटक लाइब्रेरी से मेल खाता है |
|||||
|
रिमोट कंट्रोल |
TCP/IP के माध्यम से रिमोट कंट्रोल। मशीन की जाँच करें, शुरू करें या रोकें, या किसी भी समय प्रक्रियाओं को संशोधित करें। |
|||||
| निरीक्षण आइटम |
खराब दिखावट जैसे मिसअलाइनमेंट, अपर्याप्त, शॉर्ट, मिसिंग, स्क्यू, बिलबोर्ड, साइड पर माउंटिंग, ओवरटर्न, गलत पार्ट, क्षतिग्रस्त, पोलरिटी, स्यूडो सोल्डरिंग, मिसिंग सोल्डर, अत्यधिक गोंद, सोल्डर वॉइड, सोल्डर-कवरिंग पिन |
|||||
|
विशेष सुविधाएँ |
एक साथ कई प्रोग्राम चलाना (ऑटो चेंज प्रोग्राम का समर्थन करता है) |
|||||
|
SPC और प्रोग्राम नियंत्रण |
सभी परीक्षण डेटा का सांख्यिकी और विश्लेषण, कहीं भी उत्पादन और गुणवत्ता विश्लेषण की जाँच करें, एक्सेल, टीएक्सटी फ़ाइल आउटपुट कर सकते हैं |
|||||
|
बारकोड सिस्टम |
कैमरा स्वचालित रूप से बारकोड पढ़ और स्थानांतरित कर सकता है (एक-आयामी या दो-आयामी), मल्टी-मार्क फ़ंक्शन (बैड मार्क सहित) |
|||||
|
सर्वर मोड |
सेंटर सर्वर के माध्यम से कई AOI से प्रशासनिक डेटा |
|||||
|
ऑपरेशन सिस्टम |
Windows | |||||
|
डिस्प्ले/आउटपुट |
LCD |
|||||
| सिस्टम विनिर्देश | ||||||
|
PCB आकार |
50×50mm(न्यूनतम) ~ 430×330mm(अधिकतम) | 50×50mm(न्यूनतम) ~ 620×460mm(अधिकतम) | 50×50mm(न्यूनतम) ~ 870×650mm(अधिकतम) | |||
|
PCB मोटाई |
0.3 से 5 मिमी | |||||
|
क्लैंपिंग सिस्टम एज क्लीयरेंस |
टॉप:3.5mm बॉटम:3.5mm | |||||
|
PCB वजन |
3KG | |||||
|
PCB टॉलरेंस |
<5mm या PCB विकर्ण लंबाई का 2% |
|||||
|
PCB ऊंचाई |
ऊपरी साइड: 30mm निचली साइड:80mm | ऊपरी साइड : 30mm निचली साइड:120mm |
ऊपरी साइड: 30mm निचली साइड:120mm |
|||
|
कन्वेयर |
स्वचालित क्लैंप, विरूपण से बचने के लिए स्वचालित मुआवजा |
|||||
|
कन्वेयर ऊंचाई |
850 से 920 मिमी | |||||
|
कन्वेयर दिशा |
बाएं → दाएं या दाएं → बाएं |
|||||
|
X/Y ड्राइवर |
स्क्रू और एसी सर्वो ड्राइवर, पीसीबी फिक्स्ड, एक्सवाई में कैमरा, सीटीक्यू के साथ स्वीकृत |
|||||
|
बिजली की आपूर्ति |
AC230V 50/60 हर्ट्ज से कम 0.5KVA |
|||||
|
संपीड़ित हवा |
संपीड़ित हवा का उपयोग नहीं किया जाता है |
|||||
|
वजन |
लगभग 290KG |
लगभग 400KG |
लगभग 550KG |
|||
|
आयाम |
870×1070×1310mm (L×W×H) | 1090×1360×1390mm (L×W×H) | 1340×1750×1615mm (L×W×H) | |||
|
आर्द्रता |
10~35℃ 35~80% RH (कोई ओस नहीं) |
|||||
|
प्रमाणपत्र |
CE मानक के अनुसार |
|||||
कंपनी की जानकारी
शेन्ज़ेन Honreal Technology Co.,Ltd एक राष्ट्रीय उच्च-तकनीकी उद्यम है, जो एसएमटी उपकरण अनुसंधान और विकास, उत्पादन, बिक्री में विशेषज्ञता रखता है। दुनिया की शीर्ष 500 इलेक्ट्रॉनिक कंपनियों के लिए सेवाएं। कंपनी की पंजीकृत पूंजी 5 मिलियन है। कंपनी की स्थापना के बाद से, Honreal ने प्रौद्योगिकी को मुख्य के रूप में, गुणवत्ता को अपने अस्तित्व के रूप में, स्वतंत्र अनुसंधान और विकास, और निरंतर नवाचार के विकास में लगातार प्रयास किया है। निरंतर प्रयासों के बाद, इसके पास कई उच्च-तकनीकी आविष्कार पेटेंट हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: आप अपनी बिक्री की गुणवत्ता की गारंटी कैसे दे सकते हैं?
ए: हम गारंटी देते हैं कि सभी उत्पादों के उत्कृष्ट प्रदर्शन को सुनिश्चित करने के लिए आपको वितरित किए जाने से पहले मशीनों के प्रत्येक सेट का कठोर परीक्षण किया जाता है।
प्रश्न: प्रशिक्षण कैसा है?
ए: हमारी मशीनें खरीदने के बाद, आपके इंजीनियर हमारी कंपनी में जा सकते हैं या प्रशिक्षण वीडियो और उपयोगकर्ता मैनुअल के अनुसार मशीन का संचालन करना बहुत आसान है, उपयोगकर्ता मैनुअल मशीन के साथ आएगा।
प्रश्न: मैं आपसे पूछना चाहूंगा कि क्या उत्पाद पर मेरा लोगो होना संभव है।
हमें उम्मीद है कि आप जानते हैं कि हमारी कंपनी अनुकूलित लोगो सेवा का पूरी तरह से समर्थन करती है, हम यह करते हैं। इसके अलावा, यह पूरी तरह से मुफ्त है, इसलिए बस हमें अपनी आवश्यकताएं बताएं।
प्रश्न: क्या इन मशीनों का उपयोग करना मुश्किल है?
ए: नहीं, बिल्कुल मुश्किल नहीं है। हमारे पिछले ग्राहकों के लिए, मशीनों का संचालन सीखने के लिए अधिकतम 2 दिन पर्याप्त हैं।
