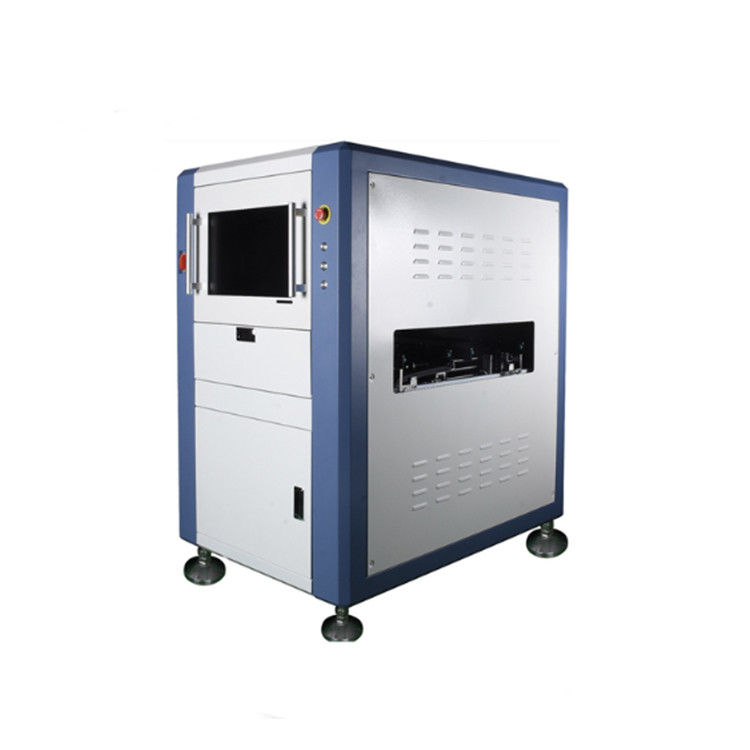

स्वचालित दो लेन वाली एओआई निरीक्षण प्रणाली डबल ट्रैक एओआई निरीक्षण उपकरण
मशीन की विशेषताएं:
1उच्च-सटीक, पूर्ण-रंग दृष्टि प्रौद्योगिकी
2.ऑफलाइन प्रोग्रामिंग, ऑफ़लाइन डिबगिंग फ़ंक्शन
3पहेली और मल्टी मार्क (बेड मार्क फ़ंक्शन सहित)
4उच्च गुणवत्ता वाले हार्डवेयर विन्यास, सरल और स्थिर मशीन
5. शक्तिशाली एसपीसी सॉफ्टवेयर फ़ंक्शन, वास्तविक समय गुणवत्ता विश्लेषण
6. उच्च पता लगाने की दर और कम झूठी सकारात्मक दर के साथ कई पता लगाने के एल्गोरिथ्म
7कैमरे द्वारा बारकोड और ओसीआर पाठ पहचान की स्वचालित पहचान
8मुद्रण के बाद, भट्ठी के सामने, भट्ठी के पीछे आदि कई पदों पर इस्तेमाल किया जा सकता है।
9.CAD डेटा के आधार पर, स्वचालित प्रोग्रामिंग का एहसास करने के लिए स्वचालित रूप से घटक पुस्तकालय खोज
10वायर्ड या वायरलेस नेटवर्क के माध्यम से कनेक्टेड रिमोट कंट्रोल सिस्टम
विनिर्देशः H820
|
निरीक्षण प्रणाली |
आवेदन | स्टेंसिल प्रिंटिंग के बाद, पूर्व/पश्चात रिफ्लो ओवन, पूर्व/पश्चात तरंग मिलाप, एफपीसी आदि | |
|
कार्यक्रम मोड |
मैनुअल प्रोग्रामिंग, ऑटो प्रोग्रामिंग, सीएडी डेटा आयात, दो ट्रैक स्वतंत्र प्रोग्रामिंग। | ||
| स्टैंसिल प्रिंटिंगः सोल्डर की अनुपलब्धता, अपर्याप्त या अत्यधिक सोल्डर, सोल्डर का गलत संरेखण, ब्रिजिंग, दाग, खरोंच आदि। | |||
|
निरीक्षण आइटम |
घटक दोषः अनुपलब्ध या अत्यधिक घटक, असंगत, असमान, किनारे, विपरीत माउंटिंग, गलत या खराब घटक आदि |
||
|
सोल्डरिंग दोषः अत्यधिक या अनुपलब्ध सोल्डरिंग, खाली सोल्डरिंग, ब्रिजिंग, सोल्डरिंग बॉल, आईसी एनजी, तांबा दाग आदि। |
|||
|
गणना पद्धति |
मशीन लर्निंग, रंग गणना, रंग निष्कर्षण, ग्रे स्केल ऑपरेशन, छवि कंट्रास्ट, ओसीवी/ओसीआर आदि | ||
|
निरीक्षण मोड |
पीसीबी पूरी तरह से कवर किया गया, सरणी और खराब अंकन समारोह के साथ, गति और इमेजिंग तंत्र का एक सेट, दो ट्रैक समय-साझा स्वतंत्र निरीक्षण, एकल ट्रैक मोड पर काम कर सकता है। | ||
|
एसपीसी सांख्यिकीय कार्य |
उत्पादन और गुणवत्ता की स्थिति की जांच करने के लिए उच्च लचीलेपन के साथ परीक्षण डेटा को पूरी तरह से रिकॉर्ड करें और विश्लेषण करें | ||
| घटक कोण | समर्थन 0 ~ 359 ° रोटेशन, न्यूनतम कोण दूरी 1 ° के साथ | ||
| न्यूनतम घटक | 01005 चिप, 0.3 पिच आईसी | ||
|
ऑप्टिकल प्रणाली |
कैमरा |
पूर्ण रंग उच्च गति औद्योगिक डिजिटल कैमरा, 5 मिलियन पिक्स/12 मिलियन पिक्स/ 20 मिलियन पिक्स कैमरा हैं वैकल्पिक। |
|
| लेंस का संकल्प | 10um/15um/18um/20um/25um, अनुकूलित किया जा सकता है | ||
|
प्रकाश स्रोत |
अंगूठी स्टीरियो बहु-चैनल रंग प्रकाश, आरजीबी/आरजीबीडब्ल्यू/आरजीबीआर/आरडब्ल्यूबीआर आधार पर मांग, वैकल्पिक शीर्ष अक्षीय प्रकाश। | ||
|
कम्प्यूटर प्रणाली |
ओएस | विंडोज 7, 64 बिट | |
| मॉनिटर | 22 इंच,16:10 | ||
| वीजीए | ग्राफिक्स कार्ड में अंतर्निहित, (विशिष्ट ग्राफिक्स वैकल्पिक) | ||
| सीपीयू | इंटेल E3 या उसी स्तर | ||
| जीपीयू | वैकल्पिक | ||
| रैम | 16GB | ||
| एचडीडी | 1TB, (SSD वैकल्पिक) | ||
|
सॉफ्टवेयर |
भाषा | चीनी और अंग्रेजी | |
| पहुँच अधिकार नियंत्रण | व्यवस्थापक, प्रोग्रामर और ऑपरेटर तीन स्तर के लॉगिन अनुमति नियंत्रण | ||
|
यांत्रिक प्रणाली |
स्थानांतरण और निरीक्षण मोड |
सामने और पीछे की पटरियों को स्वतंत्र रूप से समायोजित किया जाता है। दो पटरियां स्वतंत्र रूप से और स्वचालित रूप से बोर्ड में प्रवेश और बाहर निकलती हैं, वैकल्पिक एल-आर / आर-एल दिशा के साथ।स्टेपिंग मोटर पीसीबी ले जाता है और ट्रैक चौड़ाई समायोजित, और XY सर्वो मोटर कैमरे को तस्वीरें लेने के लिए चलाता है। | |
|
ट्रैक समायोजन |
सामने और पीछे गाइड रेल स्वतंत्र रूप से और स्वचालित रूप से विभिन्न रेल चौड़ाई का समर्थन करने के लिए समायोजित कर रहे हैं | ||
| पीसीबी स्थिर मोड | स्वचालित फिक्स्चर | ||
|
पीसीबी आयाम |
50*50mm(Min) ₹460*360mm(Max) जब दोहरी रेल, 50*50mm(Min) ₹460*650mm(Max) जब एकल रेल, अनुकूलित किया जा सकता है | ||
| पीसीबी की मोटाई | 0.3 ∙5.0 मिमी | ||
| पीसीबी वजन | अधिकतमः 3 किलो | ||
| पीसीबी किनारा | 3 मिमी, आवश्यकता के आधार पर कस्टम बनाया जा सकता है | ||
| पीसीबी झुकाना | < 5 मिमी या पीसीबी के 3% विकर्ण लंबाई | ||
| पीसीबी घटक की ऊंचाई | ऊपर:35 मिमी, नीचे:30 मिमी, समायोज्य, आवश्यकता के आधार पर अनुकूलित किया जा सकता है | ||
| एक्सवाई ड्राइविंग सिस्टम | एसी सर्वो मोटर, सटीक गेंद पेंच | ||
| एक्सवाई गतिशील गति | अधिकतम:830 मिमी/सेकंड | ||
| एक्सवाई पोजिशनिंग सटीकता | ¥8um | ||
|
सामान्य मापदंड |
मशीन का आयाम | L1440 * W1000 * H1620 मिमी | |
| शक्ति | AC220V,50/60Hz,1.5KW | ||
| जमीन से पीसीबी की ऊंचाई | 900±20 मिमी | ||
| मशीन का वजन | 700 किलो | ||
| उत्पादन लाइन उपकरण के साथ संचार |
स्मेमा |
||
| वायु दबाव | 0.4 - 0.8 एमपीए, वैकल्पिक विद्युत नियंत्रण के लिए हवा के दबाव की आवश्यकताओं के बजाय | ||
| सुरक्षा मानक | सीई सुरक्षा मानक | ||
| पर्यावरण का तापमान और आर्द्रता | 10°35°C, 35°80% आरएच (अनकंडेनसिंग) | ||
| वैकल्पिक | रखरखाव स्टेशन, ऑफलाइन प्रोग्रामिंग प्रणाली, एसपीसी सर्वो, बार कोड प्रणाली, एमईएस कनेक्शन। | ||
मजबूत प्रदर्शन
1डीप लर्निंग टेक्नोलॉजी + जीपीयू प्रोसेसिंग टेक्नोलॉजी, ब्लैक टेक्नोलॉजी का मजबूत मिलान, अल्ट्रा हाई डिटेक्शन रेट, बेहद कम गलत जजमेंट रेट,और पिछली पीढ़ी की तुलना में 70% तक के प्रदर्शन में सुधार.
2अधिक अनुकूलित 140FPS अल्ट्रा-हाई-स्पीड कैमरा + अनुकूलित टेलीसेंट्रिक लेंस + पांचवीं पीढ़ी के कम्पोजिट टॉवर के आकार का एलईडी समाक्षीय प्रकाश स्रोत,छवि कैप्चर और डेटा ट्रांसमिशन बिजली की तरह तेज़ हैंचाहे वह छोटे घटकों की पहचान हो, धुंधली सिल्क स्क्रीन की पहचान हो, उच्च घटकों की पहचान हो, आप एक नज़र में देख सकते हैं।
3. नई पीढ़ी के उत्पाद अधिक स्मार्ट, सरल, अधिक स्थिर और अधिक उपयोगकर्ता के अनुकूल हैं। प्रोग्रामिंग और डिबगिंग का समय बहुत कम हो गया है, और दक्षता रैखिक रूप से बढ़ रही है।
4नई पीढ़ी के उत्पाद फिर से प्रदर्शन के बंधनों को तोड़ते हैं, गलत निर्णयों को बहुत कम करते हैं, और मैन्युअल री-जुमनिंग के कार्यभार को कम करते हैं,जो एक व्यक्ति और कई लाइनों के नियंत्रण में काफी सुधार करता हैउदाहरण के लिए, मूल एक व्यक्ति चार लाइनों को नियंत्रित कर सकता है। एक व्यक्ति 8 लाइनों को नियंत्रित कर सकता है।
बुद्धिमान नियंत्रण केंद्र
1 जटिल प्रोग्रामिंग और डिबगिंग प्रक्रिया हमेशा मुख्य कारण रही है कि इंजीनियर AOI का उपयोग करने से थक गए हैं, और यह कुशल उत्पादन की बाधा भी है।तेजी से प्रोग्रामिंग और मॉडल के तेजी से परिवर्तन उच्च अंत AOI के प्रतीक हैं. ALD7720S में विभिन्न प्रकार के तेज़ प्रोग्रामिंग मोड हैं। सीएडी डेटा आयात करके, यह स्वचालित रूप से कार्यक्रम को पूरा करने के लिए सार्वजनिक मानकों या विनिर्देश टेम्पलेट्स से लिंक कर सकता है,नए मॉडलों की परीक्षण आवश्यकताओं के लिए तेजी से प्रतिक्रियायह बड़े, मध्यम और छोटे उत्पादन मोड और उत्पाद प्रकारों पर लागू किया जा सकता है।
दक्षता में सुधार के आधार पर, आई-सीरीज प्रोसेसर और मल्टी-थ्रेडेड प्रोसेसिंग के अलावा, नवीनतम नॉन-स्टॉप प्रोग्रामिंग और डिबगिंग तकनीक विकसित की गई है।उपयोगकर्ता दूरस्थ रूप से पता लगाने और प्रोग्रामिंग दोनों को प्राप्त करने के लिए मशीन के संचालन को निलंबित किए बिना कई उत्पादन लाइनों के कार्यक्रम अनुकूलन को पूरा कर सकते हैंउत्पादन क्षमता बढ़ाएं।
3 रखरखाव स्टेशन नेटवर्क केबल और HUB के माध्यम से AO1 से जुड़ा हुआ है। आप एक AOI के लिए एक मरम्मत स्टेशन, कई AOl के लिए कई मरम्मत स्टेशन चुन सकते हैं,और एक मरम्मत स्टेशन परीक्षण परिणामों को देखने के लिए कई AOI मोड पर.
एओआई उपकरण उत्पादन प्रक्रिया के दौरान वास्तविक समय में निरीक्षण डेटा को मरम्मत स्टेशन को प्रसारित करेगा। ऑपरेटर के निर्णय के अनुसार, एओआई स्वचालित रूप से ओके और एनजी संकेत भेजता है,जो अलग-अलग ट्राय में भेजे जाते हैं, ताकि पूरी तरह से स्वचालित प्रक्रिया नियंत्रण का एहसास हो सके, और एक व्यक्ति कई लाइनों को नियंत्रित कर सके।
