| MOQ: | 1 सेट |
| कीमत: | USD 65000-72000 Per Set |
| स्टैंडर्ड पैकेजिंग: | निर्यात लकड़ी के बॉक्स पैकेजिंग |
| वितरण अवधि: | 30 कार्य दिवस |
| भुगतान विधि: | टी/टी ，, वेस्टर्न यूनियन, |
| आपूर्ति क्षमता: | 1000 सेट/वर्ष |
लाभ:
1. एकीकृत पूर्ण-कार्यात्मक मॉडल, स्प्रे और वेल्डिंग को एकीकृत करने वाला संपूर्ण गति मंच, कॉम्पैक्ट स्थान।
2. पीसीबी प्लेट फिक्स्ड, स्प्रे और वेल्डिंग प्लेटफॉर्म मूविंग।
3. उच्च वेल्डिंग गुणवत्ता, वेल्डिंग की पास दर में काफी सुधार।
4. एसएमईएमए ऑनलाइन परिवहन का मॉड्यूलर डिजाइन, लचीली लाइन गठन के लिए ग्राहकों का समर्थन करता है।
5. पूर्ण पीसी नियंत्रण। सभी पैरामीटर पीसी में सेट किए जा सकते हैं और पीसीबी मेनू में सहेजे जा सकते हैं, जैसे मूविंग पाथ, सोल्डर तापमान, फ्लक्स प्रकार, सोल्डर प्रकार, एन2 तापमान आदि, सर्वश्रेष्ठ ट्रेसिबिलिटी और दोहराने योग्य सोल्डरिंग गुणवत्ता प्राप्त करना आसान है।

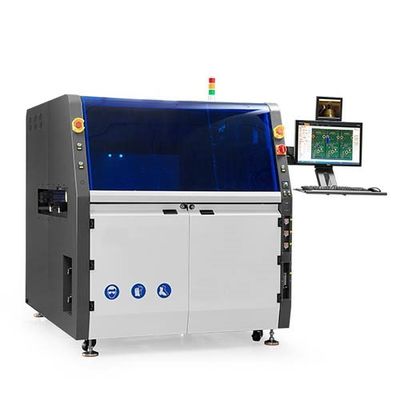

| मशीन का नाम | सेल्पोट-400 | |
| सामान्य | ||
| आयाम | एल1520मिमी एक्स डब्ल्यू1650मिमी एक्स एच1650मिमी | |
| सामान्य शक्ति | 18kw | |
| खपत शक्ति | 5-7kw | |
| बिजली की आपूर्ति | थ्री-फेज 380V 50HZ | |
| शुद्ध वजन | 1200KG | |
| आवश्यक वायु स्रोत | 0.4-0.6MPa | |
| आवश्यक वायु प्रवाह | 8-12L/min | |
| आवश्यक N2 दबाव | 0.4-0.6MPa | |
| आवश्यक N2 प्रवाह | प्रति घंटा 2 घन मीटर से अधिक | |
| आवश्यक N2 शुद्धता | >99.998% | |
| आवश्यक निकास | 500--800CMB/H | |
| वाहक या पीसीबी | ||
| वाहक | उत्पाद के अनुसार | |
| अधिकतम वाहक आकार | एल400 एक्स डब्ल्यू400 मिमी | |
| पीसीबी मोटाई | 0.2मिमी-----6मिमी | |
| पीसीबी किनारा | 5मिमी या अधिक | |
| नियंत्रण और कन्वेयर | ||
| नियंत्रण | औद्योगिक पीसी | |
| कन्वेयर चौड़ाई | 100-400MM | |
| कन्वेयर प्रकार | एसयूएस रोलर | |
| कन्वेयर मोटा | 2---6मिमी (किनारे की मोटाई या वाहक की मोटाई) | |
| पीसीबी कन्वेयर दिशा | बाएं से दाएं | |
| पीसीबी कन्वेयर ऊपर क्लीयरेंस | 100MM | |
| पीसीबी कन्वेयर नीचे क्लीयरेंस | 30MM | |
| कन्वेयर लोड | <10kg | |
| कन्वेयर रेल | एल्यूमीनियम रेल | |
| कन्वेयर ऊंचाई | 900+/-30मिमी | |
| मोशन टेबल | ||
| मोशन एक्सिस | एक्स, वाई, जेड | |
| मोशन कंट्रोल | क्लोज्ड-लूप सर्वो कंट्रोल | |
| मोशन मोटर | ब्रांड सर्वो मोटर | |
| बॉल स्क्रू | हाइविन | |
| स्थिति सटीकता | + / - 0.05 मिमी | |
| चेसिस | धातु वेल्डिंग | |
| फ्लक्स प्रबंधन | ||
| फ्लक्स नोजल | जापान लुमिना | |
| नोजल स्थायित्व | स्टेनलेस स्टील | |
| फ्लक्स टैंक क्षमता | 3L | |
| फ्लक्स टैंक | प्रेशर टैंक | |
| अल्कोहल टैंक क्षमता | 1L | |
| अल्कोहल टैंक | प्रेशर टैंक | |
| प्रीहीट | ||
| प्रीहीट विधि | ऊपरी आईआर हीटिंग | |
| हीटर की शक्ति | 13.5kw | |
| तापमान सीमा | 25--240℃ | |
| सोल्डर पॉट | ||
| मानक पॉट संख्या | 1pcs | |
| सोल्डर पॉट क्षमता | 13 किग्रा / सोल्डर पॉट (इलेक्ट्रोमैग्नेटिक पंप) | |
| सोल्डर तापमान नियंत्रण | पीआईडी | |
| पिघलने का समय | 20--30 मिनट | |
| अधिकतम सोल्डर तापमान | 350 ℃ | |
| सोल्डर हीटर | 1.2kw | |
| सोल्डर नोजल | ||
| नोजल | अनुकूलित | |
| सामग्री | उच्च कार्बन मिश्र धातु | |
| मानक सुसज्जित नोजल | मानक सुसज्जित 5pcs/ सोल्डर पॉट (नोजल का आंतरिक व्यास 2.5मिमी, 3मिमी, 4मिमी, 5मिमी, 6मिमी) | |
| एन2 प्रबंधन | ||
| एन2 हीटर | मानक सुसज्जित | |
| आईडी एन2 तापमान सीमा | 0- 350 सी | |
| एन2 खपत | 2 एम³ / घंटा / नोजल | |
विवरण:
