SELPOT-400 ऑनलाइन चुनिंदा तरंग मिलाप मशीन एक डबल पॉट चुनिंदा तरंग मिलाप मशीन है जो उच्च गुणवत्ता वाले एसएमटी उत्पादों के उत्पादन के लिए एकदम सही है। इसमें तीन पोजिशनिंग अक्ष हैं - एक्स, वाई,और Z - कि आप अपने उत्पादों को ठीक से तैनात करने के लिए अनुमति देते हैं+/- 0.05 मिमी की स्थिति सटीकता के साथ, आप आश्वस्त हो सकते हैं कि आपके उत्पादों को सटीक और कुशलता से मिलाया जाएगा।
SELPOT-400 ऑनलाइन सेलेक्टिव वेव सोल्डरिंग मशीन एक शक्तिशाली मशीन है जिसके संचालन के लिए 0.4-0.6MPa के वायु स्रोत की आवश्यकता होती है। इसका एक उपयोगकर्ता के अनुकूल इंटरफ़ेस है जो इसे उपयोग करने में आसान बनाता है,और यह उन्नत सुविधाओं से सुसज्जित है जो इष्टतम प्रदर्शन सुनिश्चित करते हैं. यह लीड फ्री एसएमटी सेलेक्टिव वेव सोल्डरिंग मशीन इलेक्ट्रॉनिक्स, ऑटोमोटिव, मेडिकल और अधिक सहित विभिन्न उद्योगों में उपयोग के लिए एकदम सही है।
| मशीन का नाम | SELPOT-400 | |
| सामान्य | ||
| आयाम | L1520mm X W1650mm X H1650mm | |
| सामान्य शक्ति | 18 किलोवाट | |
| उपभोग शक्ति | 5-7kw | |
| विद्युत आपूर्ति | तीन चरण 380V 50HZ | |
| शुद्ध भार | 1200 किलो | |
| पुनः प्राप्त वायु स्रोत | 0.4-0.6MPa | |
| आवश्यक वायु प्रवाह | 8-12 लीटर/मिनट | |
| आवश्यक N2 दबाव | 0.4-0.6MPa | |
| आवश्यक एन 2 प्रवाह | 2 घन मीटर प्रति घंटे से अधिक | |
| आवश्यक N2 शुद्धता | >99.998% | |
| आवश्यक थकाऊ | 500 से 800 सीएमबी/घंटा | |
| वाहक या पीसीबी | ||
| वाहक | उत्पाद के अनुसार | |
| अधिकतम वाहक आकार | L400 x W400 मिमी | |
| पीसीबी की मोटाई | 0.2 मिमी-----6 मिमी | |
| पीसीबी किनारा | 5 मिमी या उससे अधिक | |
| कंट्रोलिंग और कन्वेयर | ||
| नियंत्रण करना | औद्योगिक पीसी | |
| कन्वेयर की चौड़ाई | 100-400MM | |
| कन्वेयर का प्रकार | एसयूएस रोलर | |
| कन्वेयर की मोटाई | 2---6 मिमी (किनारे की मोटाई या वाहक मोटाई) | |
| पीसीबी कन्वेयर दिशा | बाएँ से दाएँ | |
| पीसीबी कन्वेयर अप क्लीयरेंस | 100 एमएम | |
| पीसीबी कन्वेयर के नीचे की जगह | 30 मिमी | |
| कन्वेयर लोड | <10 किलोग्राम | |
| कन्वेयर रेल | एल्यूमीनियम रेल | |
| कन्वेयर की ऊंचाई | 900+/-30 मिमी | |
| प्रस्ताव तालिका | ||
| गति अक्ष | एक्स, वाई, जेड | |
| गति नियंत्रण | बंद-लूप सर्वो नियंत्रण | |
| मोशन मोटर | पैनासोनिक सर्वो मोटर | |
| बॉल स्क्रू | हिविन | |
| स्थिति की सटीकता | + / - 0.05 मिमी | |
| चेसिस | धातु वेल्डिंग | |
| प्रवाह प्रबंधन | ||
| प्रवाह नोजल | जापान लुमिना | |
| नोजल की स्थायित्व | स्टेनलेस स्टील | |
| प्रवाह टैंक क्षमता | 3L | |
| प्रवाह टैंक | दबाव टैंक | |
| अल्कोहल टैंक क्षमता | 1 लीटर | |
| अल्कोहल टैंक | दबाव टैंक | |

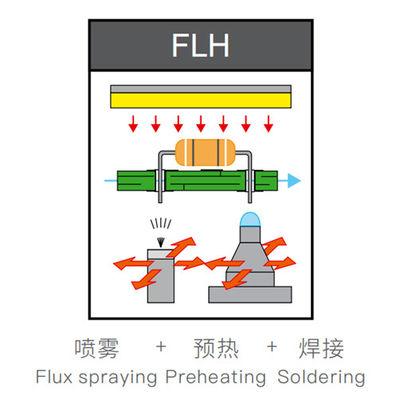

| प्रीहीट | ||
| प्रीहीट विधि | ऊपरी आईआर हीटिंग | |
| हीटर की शक्ति | 13.5kw | |
| तापमान सीमा | २५-२४०°C | |
| लोडर पॉट | ||
| मानक बर्तन संख्या | 1pcs | |
| लोडर पॉट क्षमता | 13 किलोग्राम/सोल्डर पॉट (इलेक्ट्रोमैग्नेटिक पंप) | |
| सोल्डर तापमान नियंत्रण | पीआईडी | |
| पिघलने का समय | २०-३० मिनट | |
| अधिकतम मिलाप तापमान | 350 °C | |
| सोल्डर हीटर | 1.2kw | |

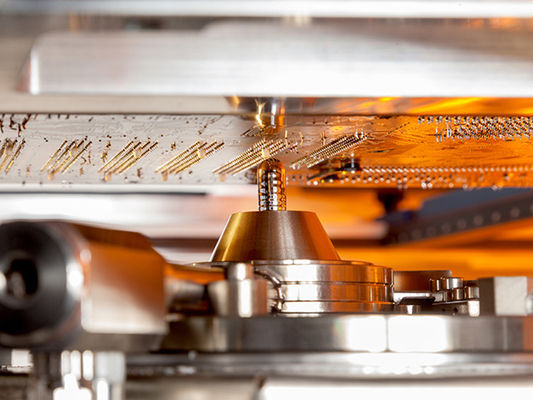

| लोडर नोजल | ||
| नोजल | अनुकूलित | |
| सामग्री | उच्च कार्बन मिश्र धातु | |
| मानक सुसज्जित नोजल | मानक सुसज्जित 5pcs/सोल्डर पॉट ((नोजल के आंतरिक व्यास 2.5mm, 3mm, 4mm, 5mm,6mm) | |
| एन2 प्रबंधन | ||
| एन2 हीटर | मानक सुसज्जित | |
| आईडी एन2 टेम्प रेंज | 0- 350 C | |
| एन2 की खपत | 2 m3 /h / नोजल | |
सॉफ़्टवेयर पार्टः
एसएमटी चुनिंदा तरंग मिलाप मशीन को उच्च मात्रा में उत्पादन वातावरण में विश्वसनीय और सुसंगत प्रदर्शन प्रदान करने के लिए डिज़ाइन किया गया है।हमारी तकनीकी सहायता टीम किसी भी प्रश्न या स्थापना के दौरान उत्पन्न हो सकता है कि मुद्दों के साथ मदद करने के लिए उपलब्ध है, उपकरण की स्थापना या संचालन।
समर्थन के अलावा, हम एसएमटी चयनात्मक वेव सोल्डरिंग मशीन के इष्टतम प्रदर्शन और दीर्घायु सुनिश्चित करने के लिए सेवाओं की एक श्रृंखला प्रदान करते हैं। इनमें शामिल हैंः
अनुभवी तकनीशियनों की हमारी टीम के पास एसएमटी सेलेक्टिव वेव सोल्डरिंग मशीन का व्यापक ज्ञान है और आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित समाधान प्रदान कर सकती है।हमारे तकनीकी समर्थन और सेवा विकल्पों के बारे में अधिक जानने के लिए हमसे संपर्क करें.
