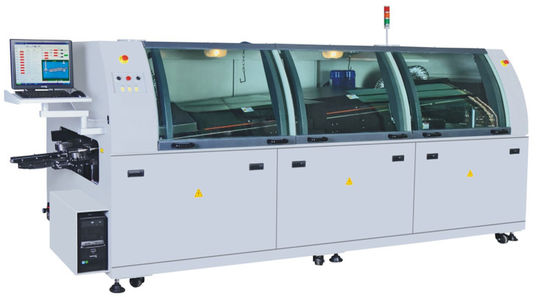

एचआर-350 एलएफसी कम्प्यूटरीकृत लीड मुक्त वेव सोल्डरिंग मशीन
¤ कंप्यूटर, संचार और उपभोग्य वस्तुओं/उच्च थ्रूपुट लीड मुक्त अनुप्रयोग के लिए उपयुक्त
¤ मोटर चालित फ्लक्सर स्प्रे हेड क्रॉसवर्स
¤ जापानी स्प्रे नोजल
¤ 3 हवा के प्रवाह के समायोज्य के साथ गर्म हवा प्रीहीटर
¤ मॉड्यूलर प्रीहीटर संरचना, रखरखाव के लिए सुविधाजनक
¤ SIEMENS पीएलसी+पीआईडी बंद लूप नियंत्रित
¤ प्रीहीटर और सोल्डर पॉट के बीच आईआर मॉड्यूल
¤ SUS 316L/TA1 टाइटेनियम/फिल्ट आयरन के विकल्प
¤ मोटर चालित सोल्डर पॉट अप/डाउन & रोल इन/आउट
¤ विभिन्न प्रकार के सोल्डर फिंगर उपलब्ध हैं
¤ 4-7° का झुकाव समायोज्य
¤ ऑटो फिंगर क्लीनर
¤ जबरन प्राकृतिक वायु शीतलन
¤ उपयोगकर्ता के अनुकूल नियंत्रण इंटरफ़ेस, मशीन की वास्तविक समय निगरानी
¤ नाइट्रोजन ऑपरेशन संरचना का विकल्प
मॉडल | एचआर-350एलएफसी टच स्क्रीन |
मशीन का आयाम | L4250 × w1360 × H1650 मिमी |
वजन | 120 किलो |
रंग | कंप्यूटर ग्रे |
सामान्य | |
मुख्य नियंत्रण | विंडोज 7 प्लेटफ़ॉर्म + पीएलसी नियंत्रण |
प्रीहीटर | 3 |
शीतलन क्षेत्र | 1 |
ढलान ढाल को ठंडा करना | प्राकृतिक हवा से ठंडा:3-4°C/सेक |
निकास गैस की आवश्यकता | ≥3m'/सेकंड×2 |
संपीड़ित हवा की आवश्यकता | >4 किलोग्राम/सेमी2 |
बिजली की आवश्यकता | 3 चरण 5 केबल 38oVac 50/60 हर्ट्ज |
स्टार्टअप खपत | ≤20kw |
स्थिर खपत | ≤7kw |
रैंप अप का समय |
प्री-हीटः लगभग 15 मिनट सोल्डर पॉट: लगभग 90 मिनट |
तापमान सेटपॉइंट |
पूर्व ताप: कमरे का तापमान-200°C सोल्डर पॉटः कमरे का तापमान-300°C |
तापमान नियंत्रण | पीआईडी बंद लूप नियंत्रित |
तापमान सटीकता | ±1°C |
विचलन के पार तापमान | ±2°C |
गर्म हवा का प्रवाह | लगभग 50CFM |
प्रक्रिया चौड़ाई | 50-350 मिमी |
प्रक्रिया ऊंचाई | 750 मिमी±30 मिमी |
कन्वेयर की गति | 0-1800 मिमी/मिनट |
उत्पाद की मंजूरी |
फिंगर ग्रूव का संदर्भ; ऊपर की ओर ≥100 मिमी;नीचे की ओर ≥15 मिमी |
फ्लोसर | |
छिड़काव सिर अनुप्रस्थ | स्टेप मोटर ड्राइविंग |
आणविक आकार | 20-40 माइक्रोन |
प्रवाह नोजल का व्यास | 1.3 मिमी |
प्रवाह क्षमता | 20 लीटर |
सोल्डर पॉट | |
बर्तन की क्षमता | 380 किलो |
बर्तन सामग्री |
स्टेनलेस स्टील 316L (विकल्पः टाइटेनियम TA1) |
तरंग विस्थापन | चिप और लैम्ब्डा 36 मिमी के बीच |
कुल राशि | 0.19-0.21 किलोग्राम/घंटा |
विवरण:
सावधानियांः
1. प्रवाह और पतला करने वाले एजेंट को नियमित रूप से फिर से भरना चाहिए। प्रवाह की संरचनाओं के असमान वाष्पीकरण के कारण, प्रवाह के विशिष्ट गुरुत्वाकर्षण की नियमित रूप से जांच की जानी चाहिए और इसके सर्वोत्तम मूल्य 0 पर बनाए रखा जाना चाहिए।83.
2आमतौर पर 15-30 दिनों के भीतर सभी प्रवाह को बदल दिया जाना चाहिए लेकिन यह इसके बिगड़ने पर निर्भर करता है।
3. नोजल को नोजल नट को अनस्क्रू करके और शराब के मामले में डुबोकर शिफ्ट समाप्त होने के बाद हर दिन साफ किया जाना चाहिए ताकि बहुत अधिक गंदगी वहां न रहे। नोजल को साफ करते समय, नोजल नट को नोजल नट से बाहर निकालें और नोजल नट को नोजल नट में डुबोएं।इसे प्रभावित करने और क्षतिग्रस्त नहीं करने के लिए अपनी पूरी कोशिश करो.
4. अगर बहुत अधिक गंदगी वहां रहती है तो सेंसर को नियमित रूप से जांचें.
5छिड़काव को नियंत्रित करने के लिए दो प्रवाह समायोजक वाल्वों को, उचित रूप से समायोजित होने के बाद, आकस्मिक रूप से नहीं बदला जाना चाहिए।कोई भी श्रमिक जो इस मशीन को संचालित करने के लिए समर्पित नहीं कर रहे हैं किसी भी बुरा छिड़काव से बचने के लिए इसे संचालित करने के लिए अनुमति दी है.
6- स्प्रे बंदूक के सामने सेंसर पीसीबी का पता लगाने के लिए है।तो पीसीबी श्रृंखला पंजे द्वारा स्वचालित रूप से मशीन में ले जाया जाना चाहिए और हाथ से नहीं खींचा जाना चाहिए ऐसा न हो कि किसी भी विदेशी वस्तु (जैसे हाथ) सेंसर सक्रिय.
7. हवा फिल्टर में जमा पानी को साफ करें।
8छिड़काव को समायोजित करते समय छिड़काव प्रभाव की जांच के लिए पारदर्शी प्लास्टिक बोर्ड का प्रयोग किया जा सकता है।
9फिल्टर को प्रतिदिन 1 से 3 बार साफ किया जाना चाहिए।
प्रश्न: आप अपनी बिक्री की गुणवत्ता की गारंटी कैसे दे सकते हैं?
एकः हम गारंटी देते हैं कि मशीनों के प्रत्येक सेट आप के लिए वितरित किए जाने से पहले कठोर परीक्षण के तहत कर रहे हैं, सभी उत्पादों के उत्कृष्ट प्रदर्शन सुनिश्चित करने के लिए।
प्रश्न: प्रशिक्षण कैसा चल रहा है?
एकः हमारे मशीनों को खरीदने के बाद, अपने इंजीनियरों हमारी कंपनी के लिए जा सकते हैं या यह संचालित करने के लिए इतना आसान है
प्रशिक्षण वीडियो और उपयोगकर्ता पुस्तिका के अनुसार मशीन, उपयोगकर्ता पुस्तिका मशीन के साथ एक साथ आएगी।
प्रश्न: मैं आपसे पूछना चाहता हूं कि क्या उत्पाद पर मेरा लोगो लगाना संभव है?
हम आशा करते हैं कि आप जानते हैं कि हमारी कंपनी पूरी तरह से अनुकूलित लोगो सेवा का समर्थन करती है, हम यह कर रहे हैं। इसके अलावा, यह पूरी तरह से मुफ्त है, तो बस हमें अपनी आवश्यकताओं को बताएं।
प्रश्न: क्या इन मशीनों का प्रयोग करना मुश्किल है?
उत्तर: नहीं, बिल्कुल भी मुश्किल नहीं है। हमारे पूर्व ग्राहकों के लिए, मशीनों को संचालित करना सीखने के लिए अधिकतम 2 दिन पर्याप्त हैं।
