विशेषताएं:

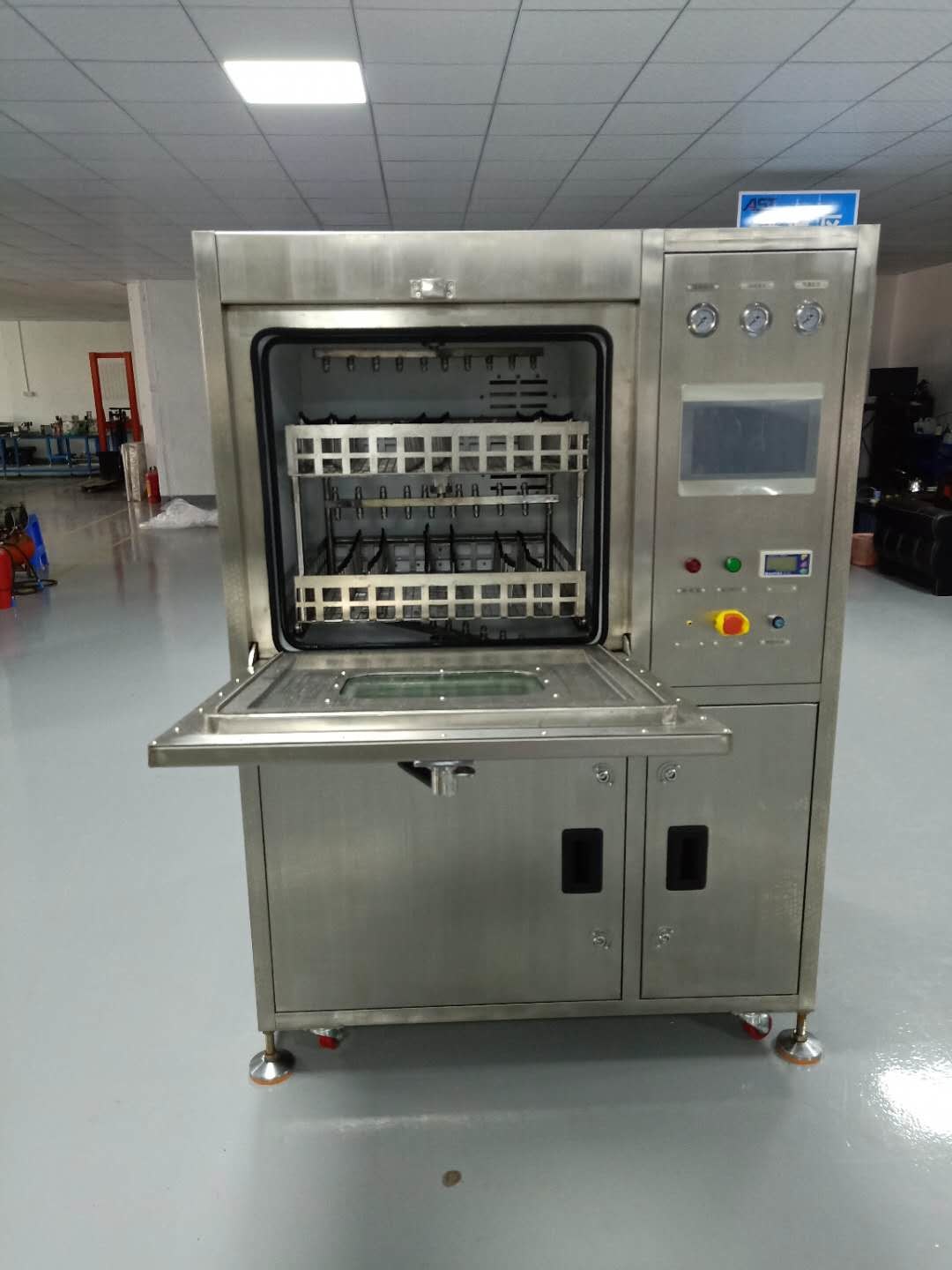

1.पूरी प्रक्रिया का विज़ुअलाइज़ेशनः विज़ुअल विंडो और 2 एलईडी लाइट्स से लैस सफाई कक्ष, सफाई प्रक्रिया एक नज़र में स्पष्ट हो।

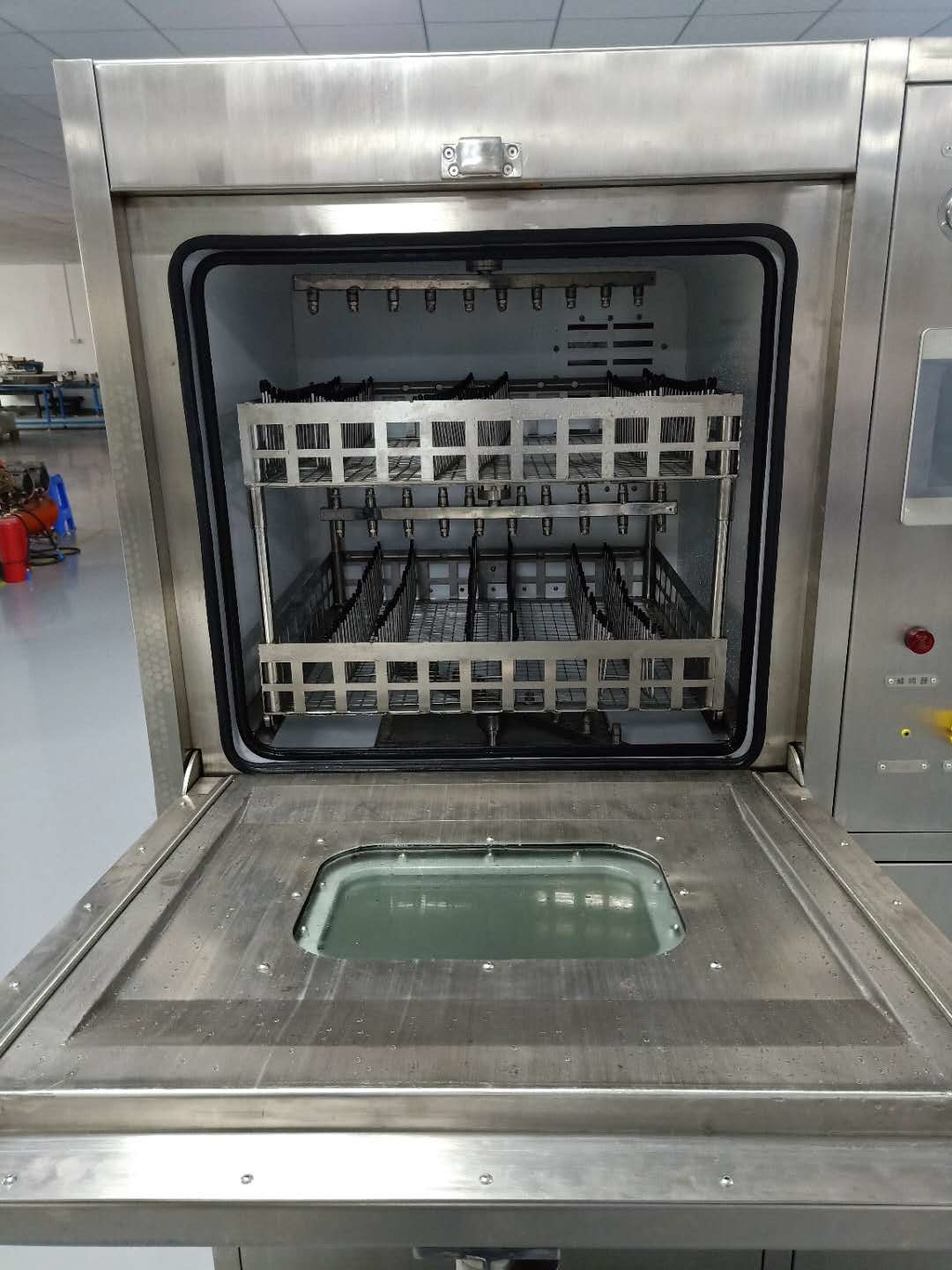

2.दुनिया की सबसे बड़ी सफाई टोकरी:610mm(L) ×560mm(W) × 100mm(H) 2 परतें, बड़े पीसीबीए आकार और उच्च सफाई उत्पादन को पूरा करें।
3.सबसे वैज्ञानिक नोजल डिजाइन ((पेटेंट ):बाएं से दाएं नोजल बढ़ाना, सफाई दक्षता में सुधार, वितरण नोजल ऊपर और नीचे, पूरी तरह से अंधे साफ क्षेत्र को हल
4नोजल दबाव समायोज्य डिजाइनः उच्च दबाव टकराव के तहत छिड़काव द्वारा सफाई प्रक्रिया में पीसीबीए के छोटे आकार को हल करें, छिड़काव समस्या
मानक पतला पदार्थों के साथ स्लॉट हीटिंग सिस्टमः सफाई दक्षता में काफी वृद्धि। सफाई समय को छोटा करें।
5टच स्क्रीन इंटरफेसः विभिन्न प्रक्रिया मापदंडों के साथ अलग-अलग पीसीबीए मॉडल सेट के अनुसार, त्वरित संपादन और विभिन्न प्रक्रिया मापदंडों की विविधता को संग्रहीत किया जा सकता है, जिसमें शामिल हैं,विलायक का तापमान, सफाई का समय, कुल्ला समय/ समय, कुल्ला तापमान, सूखने का समय, सूखने का तापमान, चालकता निगरानी मापदंड आदि... विभिन्न अनुमतियों के अनुसार, ऑपरेटर,पासवर्ड प्रबंधन प्राधिकरण सेट किया जा सकता है.
6स्वच्छता के उच्च मानकोंः आयन प्रदूषण पूरी तरह से 610D IPC - I वर्ग के मानक के अनुरूप है (1.5 ug/cm2 से कम)
7. सुविधाजनक तरल जोड़ने मोडः मैन्युअल जोड़ने के लिए कर सकते हैं, भी अनुपात के अनुसार सेट कर सकते हैं (5% ~ 25%) स्वचालित अनुपात डीआई पानी और रासायनिक द्रव।
8.व्यापक सफाई प्रणालीः उत्पाद की सतह अवशिष्ट कार्बनिक पदार्थ के अनुसार, अकार्बनिक पदार्थ पूरी तरह से प्रभावी सफाई
स्वतः सफाई मोडः एक साफ इनडोर खत्म में सभी सफाई, धोने और सुखाने की प्रक्रिया, छोटे आकार, कॉम्पैक्ट संरचना
तकनीकी मापदंडः
| सामग्री | पैरामीटर |

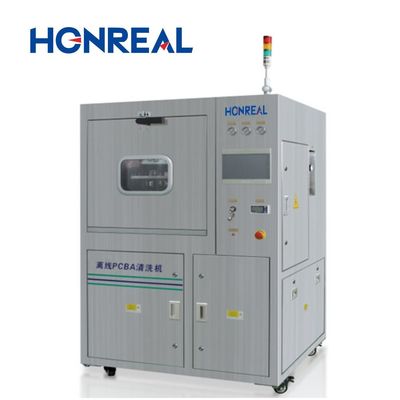

| मॉडल संख्या | HR-Q6 |
| स्वच्छ क्षेत्र का आकार | L610*W560*H160mm 2 परत |
| एकाग्रता टैंक क्षमता | 30 लीटर |
| पतला करने वाली टंकी की क्षमता | 70L |
| स्प्रे टैंक क्षमता | 17-23L |
| स्प्रेयर हीटर की शक्ति | 6 किलोवाट |
| सफाई का समय | 0~ 99 मिनट (समायोज्य) |
| सफाई का तापमान (तरल) | कमरे का तापमान ~75°C (समायोज्य) |
| कुल्ला करने का समय | 1 मिनट/समय ((1-59 बार/समायोज्य) |
| कुल्ला तापमान ((DI पानी) | कमरे का तापमान ~ 75 °C (समायोज्य) |
| सूखने का समय | 0~99 मिनट/ (समायोज्य) |
| प्रतिरोधकता निगरानी सीमा | 0~18M |
| विलायक टैंक हीटर की शक्ति | 9 किलोवाट |
| सुखाने का तापमान | कमरे का तापमान ~ 99 °C/ (समायोज्य) |
| सूखी हीटर की शक्ति/KW | 6 किलोवाट |
| इंजेक्शन दबाव | 30PSI- 90PSI (समायोज्य) |
| रासायनिक ग्रेड फ़िल्टर |
0.22μm (फिल्टर कणःसोल्डर पेस्ट, रालिन, प्रवाह और प्रदूषकों) |
| डी वाटर फिल्टर | 1 इंच का फास्ट जंक्शन प्रकार का इंटरफ़ेस |
| रासायनिक डिस्चार्ज पोर्ट | 1 इंच का फास्ट जंक्शन प्रकार का इंटरफ़ेस |
| रीयल टाइम प्रेशर गेज | 3 पीसीएस (नोजल/डीआई पानी/अपशिष्ट) |
| क्षैतिज स्प्रे पंप | 5.5KW |
| निकास पोर्ट का आकार | Φ100(W) *30mm(H) |
| विद्युत;वायु स्रोत | AC380V 50HZ 65A/0.45MPa~0.75MPa |
| शुद्ध भार | 400 किलो |
| आयाम | L1400*W1350*H1830 मिमी |
शेन्ज़ेन Honreal Technology Co., Ltdएक राष्ट्रीय उच्च तकनीक उद्यम है, जो एसएमटी उपकरण अनुसंधान और विकास, उत्पादन, बिक्री में विशेषज्ञता रखता है। दुनिया की शीर्ष 500 इलेक्ट्रॉनिक कंपनियों के लिए सेवाएं।कंपनी की पंजीकृत पूंजी 5 मिलियन है।कंपनी की स्थापना के बाद से, ऑनरियल ने प्रौद्योगिकी के विकास को अपने मूल के रूप में, गुणवत्ता को अपने अस्तित्व के रूप में, स्वतंत्र अनुसंधान और विकास और निरंतर नवाचार के रूप में जारी रखा है।निरंतर प्रयासों के बाद, इसमें कई हाई-टेक आविष्कार पेटेंट हैं।
Q1: चक्र का समय क्या है?HR-Q6बैच सफाई मशीन?
A1: कुल 30~45 मिनट. धोने के लिए 10 मिनट + कुल्ला 10 मिनट + सूखा 10~25 मिनट.
Q2: किस द्रव का उपयोग किया जा सकता है?HR-Q6पीसीबीए को साफ करने के लिए?
A2: पानी आधारित पीसीबीए सफाई तरल धोने, डीआई पानी धोने।
Q3: कई pcbas कर सकते हैंHR-Q6एक चक्र में साफ?
A3: L200*W100mm आकार PCBA उदाहरण के लिए, यह 30~40pcs साफ कर सकता है।
Q4: क्या पीसीबीए को मशीन में धोने, कुल्ला करने और सूखने के बाद बेक करने की आवश्यकता है?
A4: निश्चित रूप से, PCBA को साफ करने के बाद इलेक्ट्रिक ओवन में डालकर 100~110°C पर 2 घंटे या 80~90°C पर 4 घंटे तक बेक करने की आवश्यकता होती है ताकि PCBA पूरी तरह से सूख जाए।
साफ करने से पहले और साफ करने के बाद की तस्वीरों की तुलना करें:
