| MOQ: | 1SET |
| कीमत: | बातचीत योग्य |
| standard packaging: | लकड़ी का केस |
| Delivery period: | 15 कार्य दिवस |
| payment method: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| Supply Capacity: | 100 सेट / महीना |
स्वचालित ऑप्टिकल ऑनलाइन डबल रेल निरीक्षण प्रणाली श्रीमती डौले ट्रैक एओआई मशीन

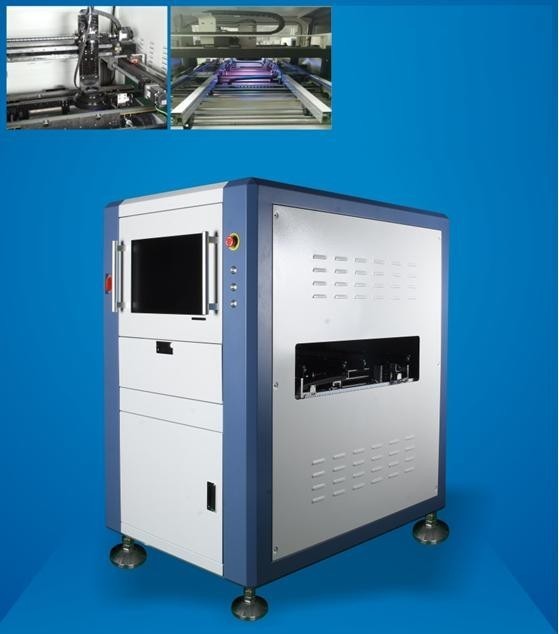

डबल ट्रैक इनलाइन AOI H820
1.एक कैमरा XY दिशा में चलता है, और सामने और पीछे दो पटरियों के क्रमशः पीसीबी प्रसारित करते हैं.
2पहला ट्रैक बार तय है, और दूसरा, तीसरा और चौथा ट्रैक बार समायोजित किया जा सकता है।
3विभिन्न एसएमटी के लिए दो ट्रैक उत्पादन लाइनें ((1 ट्रैक बार फिक्स्ड / 1, 3 ट्रैक बार फिक्स्ड / 1, 4 ट्रैक बार फिक्स्ड) ।
4एकल ट्रैक ऑनलाइन एओआई 8 श्रृंखला के कार्यों के साथ पूरी तरह संगत।
विनिर्देशः H820ऑटोमैटिक डबल लेन एओआई निरीक्षण मशीन
|
निरीक्षण प्रणाली |
आवेदन | स्टेंसिल प्रिंटिंग के बाद, पूर्व/पश्चात रिफ्लो ओवन, पूर्व/पश्चात तरंग मिलाप, एफपीसी आदि | |
|
कार्यक्रम मोड |
मैनुअल प्रोग्रामिंग, ऑटो प्रोग्रामिंग, सीएडी डेटा आयात, दो ट्रैक स्वतंत्र प्रोग्रामिंग। | ||
| स्टैंसिल प्रिंटिंगः सोल्डर की अनुपलब्धता, अपर्याप्त या अत्यधिक सोल्डर, सोल्डर का गलत संरेखण, ब्रिजिंग, दाग, खरोंच आदि। | |||
|
निरीक्षण आइटम |
घटक दोषः अनुपलब्ध या अत्यधिक घटक, असंगत, असमान, किनारे, विपरीत माउंटिंग, गलत या खराब घटक आदि |
||
|
सोल्डरिंग दोषः अत्यधिक या अनुपलब्ध सोल्डरिंग, खाली सोल्डरिंग, ब्रिजिंग, सोल्डरिंग बॉल, आईसी एनजी, तांबा दाग आदि। |
|||
|
गणना पद्धति |
मशीन लर्निंग, रंग गणना, रंग निष्कर्षण, ग्रे स्केल ऑपरेशन, छवि कंट्रास्ट, ओसीवी/ओसीआर आदि | ||
|
निरीक्षण मोड |
पीसीबी पूरी तरह से कवर किया गया, सरणी और खराब मार्किंग फ़ंक्शन के साथ, गति और इमेजिंग तंत्र का एक सेट, दो ट्रैक टाइम-शेयरिंग स्वतंत्र निरीक्षण, एकल ट्रैक मोड पर काम कर सकता है। | ||
|
एसपीसी सांख्यिकीय कार्य |
उत्पादन और गुणवत्ता की स्थिति की जांच करने के लिए उच्च लचीलेपन के साथ परीक्षण डेटा को पूरी तरह से रिकॉर्ड करें और विश्लेषण करें | ||
| घटक कोण | समर्थन 0 ~ 359 ° रोटेशन, न्यूनतम कोण दूरी 1 ° के साथ | ||
| न्यूनतम घटक | 01005 चिप, 0.3 पिच आईसी | ||
|
ऑप्टिकल प्रणाली |
कैमरा |
पूर्ण रंग उच्च गति औद्योगिक डिजिटल कैमरा, 5 मिलियन पिक्स/12 मिलियन पिक्स/ 20 मिलियन पिक्स कैमरा हैं वैकल्पिक। |
|
| लेंस का संकल्प | 10um/15um/18um/20um/25um, अनुकूलित किया जा सकता है | ||
|
प्रकाश स्रोत |
अंगूठी स्टीरियो बहु-चैनल रंग प्रकाश, आरजीबी/आरजीबीडब्ल्यू/आरजीबीआर/आरडब्ल्यूबीआर आधार पर मांग, वैकल्पिक शीर्ष अक्षीय प्रकाश। | ||
|
कम्प्यूटर प्रणाली |
ओएस | विंडोज 7, 64 बिट | |
| मॉनिटर | 22 इंच,16:10 | ||
| वीजीए | ग्राफिक्स कार्ड में अंतर्निहित, (विशिष्ट ग्राफिक्स वैकल्पिक) | ||
| सीपीयू | इंटेल E3 या उसी स्तर | ||
| जीपीयू | वैकल्पिक | ||
| रैम | 16GB | ||
| एचडीडी | 1TB, (SSD वैकल्पिक) | ||
|
सॉफ्टवेयर |
भाषा | चीनी और अंग्रेजी | |
| पहुँच अधिकार नियंत्रण | व्यवस्थापक, प्रोग्रामर और ऑपरेटर तीन स्तर के लॉगिन अनुमति नियंत्रण | ||
|
यांत्रिक प्रणाली |
स्थानांतरण और निरीक्षण मोड |
आगे और पीछे की पटरियों को स्वतंत्र रूप से समायोजित किया जाता है। दो पटरियां स्वतंत्र रूप से और स्वचालित रूप से बोर्ड में प्रवेश और बाहर निकलती हैं, वैकल्पिक एल-आर / आर-एल दिशा के साथ।स्टेपिंग मोटर पीसीबी ले जाता है और ट्रैक चौड़ाई समायोजित, और XY सर्वो मोटर कैमरे को तस्वीरें लेने के लिए चलाता है। | |
|
ट्रैक समायोजन |
सामने और पीछे गाइड रेल स्वतंत्र रूप से और स्वचालित रूप से विभिन्न रेल चौड़ाई का समर्थन करने के लिए समायोजित कर रहे हैं | ||
| पीसीबी स्थिर मोड | स्वचालित फिक्स्चर | ||
|
पीसीबी आयाम |
50*50mm(Min) ₹460*360mm(Max) जब दोहरी रेल, 50*50mm(Min) ₹460*650mm(Max) जब एकल रेल, अनुकूलित किया जा सकता है | ||
| पीसीबी की मोटाई | 0.3 ∙5.0 मिमी | ||
| पीसीबी वजन | अधिकतमः 3 किलो | ||
| पीसीबी किनारा | 3 मिमी, आवश्यकता के आधार पर कस्टम बनाया जा सकता है | ||
| पीसीबी झुकाना | < 5 मिमी या पीसीबी के 3% विकर्ण लंबाई | ||
| पीसीबी घटक की ऊंचाई | ऊपर:35 मिमी, नीचे:30 मिमी, समायोज्य, आवश्यकता के आधार पर अनुकूलित किया जा सकता है | ||
| एक्सवाई ड्राइविंग सिस्टम | एसी सर्वो मोटर, सटीक गेंद पेंच | ||
| एक्सवाई गतिशील गति | अधिकतम:830 मिमी/सेकंड | ||
| एक्सवाई पोजिशनिंग सटीकता | ¥8um | ||
|
सामान्य मापदंड |
मशीन का आयाम | L1440 * W1000 * H1620 मिमी | |
| शक्ति | AC220V,50/60Hz,1.5KW | ||
| जमीन से पीसीबी की ऊंचाई | 900±20 मिमी | ||
| मशीन का वजन | 700 किलो | ||
| उत्पादन लाइन उपकरण के साथ संचार |
स्मेमा |
||
| वायु दबाव | 0.4 - 0.8 एमपीए, वैकल्पिक विद्युत नियंत्रण के लिए हवा के दबाव की आवश्यकताओं के बजाय | ||
| सुरक्षा मानक | सीई सुरक्षा मानक | ||
| पर्यावरण का तापमान और आर्द्रता | 10°35°C, 35°80% आरएच (अनकंडेनसिंग) | ||
| वैकल्पिक | रखरखाव स्टेशन, ऑफलाइन प्रोग्रामिंग प्रणाली, एसपीसी सर्वो, बार कोड प्रणाली, एमईएस कनेक्शन। | ||
ग्राहक शो
| कंपनी | शेन्ज़ेन ऑनरियल टेक्नोलॉजी कंपनी लिमिटेड |
| पता | No15,Shangnan Hongma Road, Shajing Street, Baoan District, शेन्ज़ेन, गुआंग्डोंग प्रांत, चीन |
| टेलीफोन | +86755 2302 0279 |
| फैक्स | +86 755 2330 6782 |
| पिन कोड | 518125 |
| स्काइप/वॉट्सऐप/वीचैट | +8613715227009 |
| ईमेलः | मोनिका@szhonreal.com |
|
|
