| MOQ: | 1 सेट |
| कीमत: | USD48000-55000 Per Set |
| standard packaging: | निर्यात लकड़ी के बॉक्स पैकेजिंग |
| Delivery period: | 30 कार्य दिवस |
| payment method: | टी/टी，, वेस्टर्न यूनियन, मनीग्राम |
| Supply Capacity: | 500 सेट / वर्ष |
लाभकारी:
1.ऑफलाइन मॉडल मशीन, एक ही XYZ गति तालिका में चुनिंदा फ्लक्सिंग और सोल्डरिंग, कॉम्पैक्ट और पूर्ण कार्य को जोड़ती है।
2.उच्च गुणवत्ता वाला मिलाप।
3पीसीबी बोर्ड आंदोलन, छिड़काव और वेल्डिंग प्लेटफार्म तय है।
4.सोल्डरिंग के लिए एसएमटी उत्पादन लाइन के बगल में रखा जा सकता है, बहुत लचीला।
5.पूर्ण पीसी नियंत्रण. सभी मापदंडों पीसी में सेट किया जा सकता है और पीसीबी मेनू में सहेजा, जैसे चलती पथ, मिलाप तापमान, प्रवाह प्रकार, मिलाप प्रकार,n2 तापमान आदि,सबसे अच्छी ट्रेस करने की क्षमता और पुनः मिलाप की गुणवत्ता प्राप्त करना आसान है.

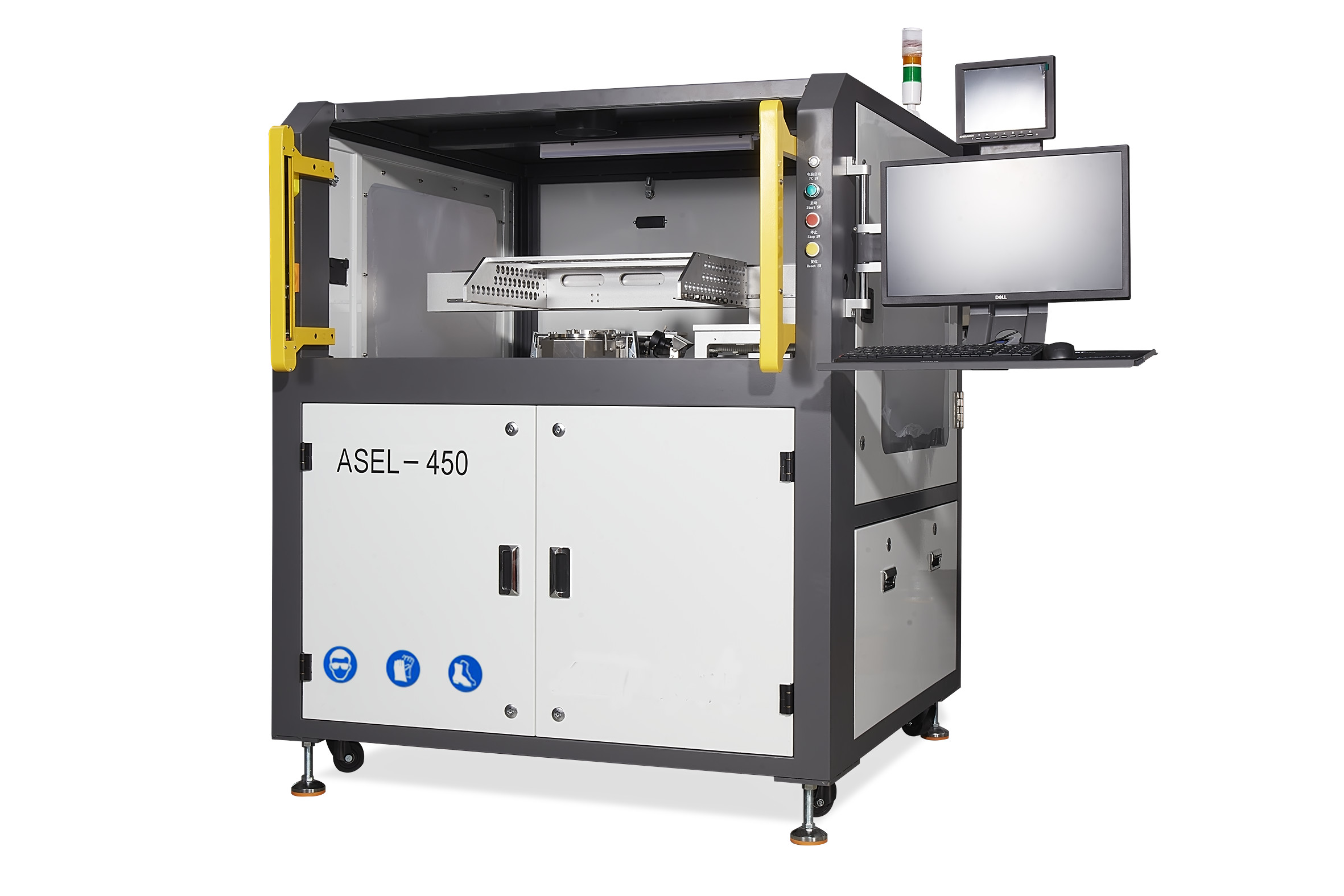

| पद | ASEL-450 |
| सामान्य | |
| परिचालन शक्ति/अधिकतम शक्ति | 1--3KW/5KW |
| पीसीबी का आकार | 50x50---350x450 मिमी |
| मशीन का आयाम | 1090*1256*1340 मिमी |
| शुद्ध भार | 320 किलो |
| विद्युत आपूर्ति | 1PH 220V 50HZ |
| वायु आपूर्ति | 3-5 बार |
| आवश्यकता से बाहर निकलना | 100 एम3/घंटा |
| पीसीबी रोबोटिक प्लेटफार्म | |
| गति की धुरी | एक्स, वाई, जेड |
| गति नियंत्रण | पूर्ण सर्वो |
| स्थिति सटीकता | + / - 0.05 मिमी |
| पीसीबी की ऊपरी सीमा | 80 मिमी |
| पीसीबी के नीचे की सीमा | 30 मिमी |
| पीसीबी पोजिशनिंग | स्व-परीक्षण दबाव |
| सोल्डर प्रबंधन | |
| मानक मिलाप स्टेशन | 1pcs |
| सोल्डर पॉट क्षमता | 15 किलो |
| सोल्डर तापमान नियंत्रण | पीआईडी |
| गर्म होने का समय | 45 मिनट |
| अधिकतम तापमान | 380 C |
| सोल्डर पॉट हीटर | 3 किलोवाट |
| सोल्डर नोजल | |
| मिनीवेव नोजल | व्यास 2 से 8 मिमी |
| अनुकूलित नोजल | प्रदान कर सकता है |
| नाइट्रोजन (N2) इनेरशन प्रबंधन | |
| एन2 हीटर | मानक सुसज्जित |
| एन2 टेम्प पीआईडी नियंत्रण रेंज | 0 - 350 C |
| N2 प्रति नोजल खपत | 1.5m3/H/NOZZLE |
| आवश्यक N2 शुद्धता ऑक्सीजन | O2 < 20 पीपीएम |
| प्रवाह प्रबंधन | |
| स्प्रे फ्लक्स नोजल | मिनी स्प्रे फ्लक्सर, एटॉमिज़ेशन प्रकार |
| प्रवाह क्षमता | 1.2L |
| फ्लक्स टैंक | दबाव टैंक |
| नियंत्रण प्रणाली | |
| कार्यक्रम पद्धति | पीसी कंप्यूटर नियंत्रण |
| नियंत्रण प्रणाली | पीसी कंप्यूटर नियंत्रण |
| आम कार्यक्रम का समय | दस मिनट |
