| MOQ: | 1 सेट |
| कीमत: | USD 65000-72000 Per Set |
| स्टैंडर्ड पैकेजिंग: | निर्यात लकड़ी के बॉक्स पैकेजिंग |
| वितरण अवधि: | 30 कार्य दिवस |
| भुगतान विधि: | टी/टी ，, वेस्टर्न यूनियन, |
| आपूर्ति क्षमता: | 1000 सेट/वर्ष |

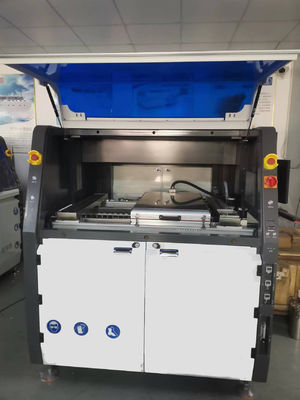

smt पूर्ण स्वचालित डिप लीड फ्री फ्लक्स स्प्रे प्रीहीटिंग पीसीबी वेल्डिंग सेलेक्टिव वेव सोल्डर
सेलेक्टिव वेव सोल्डरिंग वेल्डिंग का एक विशेष रूप है जिसे आधुनिक वेल्डिंग तकनीक की आवश्यकताओं को पूरा करने के लिए आविष्कार किया गया है। प्री-प्रोग्राम किए गए प्रक्रियाओं के माध्यम से, मशीन विशेष रूप से उन सोल्डर जोड़ों को स्प्रे और वेल्ड कर सकती है जिन्हें स्प्रे फ्लक्स की आवश्यकता होती है, और न केवल वेल्डिंग दक्षता और विश्वसनीयता मैनुअल वेल्डिंग से अधिक होती है, बल्कि वेल्डिंग लागत भी वेव सोल्डरिंग से कम होती है।
सेलेक्टिव वेव सोल्डरिंग को उपयोगकर्ता के ऑपरेशन की विशिष्ट आवश्यकताओं के अनुसार एक, दो या तीन फ्लक्स कोटिंग तकनीक के साथ कॉन्फ़िगर किया जा सकता है, जो सोल्डर जोड़ों की सटीक वेल्डिंग प्राप्त कर सकती है और सोल्डर जोड़ को विशेष रूप से वेल्ड कर सकती है।
| मशीन का नाम | SELPOT-400 | |
| सामान्य | ||
| आयाम | L1520mm X W1650mm X H1650mm | |
| सामान्य शक्ति | 18kw | |
| खपत शक्ति | 5-7kw | |
| बिजली की आपूर्ति | थ्री-फेज 380V 50HZ | |
| शुद्ध वजन | 1200KG | |
| आवश्यक वायु स्रोत | 0.4-0.6MPa | |
| आवश्यक वायु प्रवाह | 8-12L/min | |
| आवश्यक N2 दबाव | 0.4-0.6MPa | |
| आवश्यक N2 प्रवाह | प्रति घंटा 2 घन मीटर से अधिक | |
| आवश्यक N2 शुद्धता | >99.998% | |
| आवश्यक निकास | 500--800CMB/H | |
| वाहक या पीसीबी | ||
| वाहक | उत्पाद के अनुसार | |
| अधिकतम वाहक आकार | L400 x W400 mm | |
| पीसीबी मोटाई | 0.2mm-----6mm | |
| पीसीबी किनारा | 5mm या अधिक | |
| नियंत्रण और कन्वेयर | ||
| नियंत्रण | औद्योगिक पीसी | |
| कन्वेयर चौड़ाई | 100-400MM | |
| कन्वेयर प्रकार | SUS रोलर | |
| कन्वेयर मोटा | 2---6mm (किनारे की मोटाई या वाहक की मोटाई) | |
| पीसीबी कन्वेयर दिशा | बाएं से दाएं | |
| पीसीबी कन्वेयर ऊपर क्लीयरेंस | 100MM | |
| पीसीबी कन्वेयर नीचे क्लीयरेंस | 30MM | |
| कन्वेयर लोड | <10kg | |
| कन्वेयर रेल | एल्यूमीनियम रेल | |
| कन्वेयर ऊंचाई | 900+/-30mm | |
| मोशन टेबल | ||
| मोशन एक्सिस | X, Y, Z | |
| मोशन कंट्रोल | क्लोज्ड-लूप सर्वो कंट्रोल | |
| मोशन मोटर | ब्रांड सर्वो मोटर | |
| बॉल स्क्रू | Hiwin | |
| स्थिति सटीकता | + / - 0.05 mm | |
| चेसिस | धातु वेल्डिंग | |
| फ्लक्स प्रबंधन | ||
| फ्लक्स नोजल | जापान लुमिना | |
| नोजल स्थायित्व | स्टेनलेस स्टील | |
| फ्लक्स टैंक क्षमता | 3L | |
| फ्लक्स टैंक | प्रेशर टैंक | |
| अल्कोहल टैंक क्षमता | 1L | |
| अल्कोहल टैंक | प्रेशर टैंक | |
| प्रीहीट | ||
| प्रीहीट विधि | ऊपरी आईआर हीटिंग | |
| हीटर की शक्ति | 13.5kw | |
| तापमान सीमा | 25--240℃ | |
| सोल्डर पॉट | ||
| मानक पॉट संख्या | 1pcs | |
| सोल्डर पॉट क्षमता | 13 किग्रा / सोल्डर पॉट (इलेक्ट्रोमैग्नेटिक पंप) | |
| सोल्डर तापमान नियंत्रण | PID | |
| पिघलने का समय | 20--30 मिनट | |
| अधिकतम सोल्डर तापमान | 350 ℃ | |
| सोल्डर हीटर | 1.2kw | |
| सोल्डर नोजल | ||
| नोजल | अनुकूलित | |
| सामग्री | उच्च कार्बन मिश्र धातु | |
| मानक सुसज्जित नोजल | मानक सुसज्जित 5pcs/ सोल्डर पॉट (नोजल का आंतरिक व्यास 2.5mm, 3mm, 4mm, 5mm, 6mm) | |
| N2 प्रबंधन | ||
| N2 हीटर | मानक सुसज्जित | |
| ID N2 तापमान सीमा | 0- 350 C | |
| N2 खपत | 2 m³/h / नोजल | |
विवरण:
1.न्यूनतम कॉन्फ़िगरेशन
प्रोसेसर 2.0GHz से कम नहीं, आंतरिक भंडारण 4GB से कम नहीं, 16GB से अधिक खाली डिस्क स्थान।
2.अनुशंसित कॉन्फ़िगरेशन
प्रोसेसर क्वाड-कोर 1.8GHz, आंतरिक भंडारण 8G, डिस्क स्थान 512GB, गीगाबिट नेटवर्क कार्ड।
3.स्क्रीन रिज़ॉल्यूशन
1920 * 1080 (आवश्यक)
ऑपरेटिंग सिस्टम: Win7 64 बिट, Win10 64 बिट
वीडियो
वीडियो
वीडियो
|
|
