उच्च गुणवत्ता कम लागत ऑन लाइन THT के माध्यम से छेद चयनात्मक वेव सोल्डरिंग सिस्टम
चुनिंदा तरंग मिलाप तरंग मिलाप का एक विशेष रूप है जिसे छेद के माध्यम से घटकों के मिलाप की विकास आवश्यकताओं को पूरा करने के लिए आविष्कार किया गया है।यह मुख्य रूप से उच्च अंत इलेक्ट्रॉनिक उत्पादों में छेद के माध्यम से घटकों के लिए उपयुक्त हैउदाहरण के लिए: सैन्य इलेक्ट्रॉनिक उत्पाद, ऑटोमोबाइल इलेक्ट्रॉनिक्स, स्विचिंग पावर सप्लाई उत्पाद और अन्य उद्योगों में जो उच्च मिलाप विश्वसनीयता की आवश्यकता होती है।
लाभकारी:
1एकीकृत पूर्ण कार्यात्मक मॉडल, संपूर्ण गति मंच एकीकृत स्प्रे और वेल्डिंग, कॉम्पैक्ट स्थान।
2पीसीबी प्लेट स्थिर, स्प्रे और वेल्डिंग प्लेटफार्म चल रहा है।
3उच्च वेल्डिंग गुणवत्ता, वेल्डिंग की पास दर में काफी सुधार।
4एसएमईएमए ऑनलाइन परिवहन के मॉड्यूलर डिजाइन, लचीले लाइन गठन के लिए ग्राहकों का समर्थन।
5.पूर्ण पीसी नियंत्रण. सभी मापदंडों पीसी में सेट किया जा सकता है और पीसीबी मेनू में सहेजा, जैसे चलती पथ, मिलाप तापमान, प्रवाह प्रकार, मिलाप प्रकार,n2 तापमान आदि,सबसे अच्छी ट्रेस करने की क्षमता और पुनः मिलाप की गुणवत्ता प्राप्त करना आसान है.
| मशीन का नाम | SELPOT-400 | |
| सामान्य | ||
| आयाम | L1520mm X W1650mm X H1650mm | |
| सामान्य शक्ति | 18 किलोवाट | |
| उपभोग शक्ति | 5-7kw | |
| विद्युत आपूर्ति | तीन चरण 380V 50HZ | |
| शुद्ध भार | 1200 किलो | |
| पुनः प्राप्त वायु स्रोत | 0.4-0.6MPa | |
| आवश्यक वायु प्रवाह | 8-12 लीटर/मिनट | |
| आवश्यक N2 दबाव | 0.4-0.6MPa | |
| आवश्यक एन 2 प्रवाह | 2 घन मीटर प्रति घंटे से अधिक | |
| आवश्यक N2 शुद्धता | >99.998% | |
| आवश्यक थकाऊ | 500 से 800 सीएमबी/घंटा | |
| वाहक या पीसीबी | ||
| वाहक | उत्पाद के अनुसार | |
| अधिकतम वाहक आकार | L400 x W400 मिमी | |
| पीसीबी की मोटाई | 0.2 मिमी-----6 मिमी | |
| पीसीबी किनारा | 5 मिमी या उससे अधिक | |
| कंट्रोलिंग और कन्वेयर | ||
| नियंत्रण करना | औद्योगिक पीसी | |
| कन्वेयर की चौड़ाई | 100-400MM | |
| कन्वेयर का प्रकार | एसयूएस रोलर | |
| कन्वेयर की मोटाई | 2---6 मिमी (किनारे की मोटाई या वाहक मोटाई) | |
| पीसीबी कन्वेयर दिशा | बाएँ से दाएँ | |
| पीसीबी कन्वेयर अप क्लीयरेंस | 100 एमएम | |
| पीसीबी कन्वेयर के नीचे की जगह | 30 मिमी | |
| कन्वेयर लोड | <10 किलोग्राम | |
| कन्वेयर रेल | एल्यूमीनियम रेल | |
| कन्वेयर की ऊंचाई | 900+/-30 मिमी | |
| प्रस्ताव तालिका | ||
| गति अक्ष | एक्स, वाई, जेड | |
| गति नियंत्रण | बंद-लूप सर्वो नियंत्रण | |
| मोशन मोटर | पैनासोनिक सर्वो मोटर | |
| बॉल स्क्रू | हिविन | |
| स्थिति की सटीकता | + / - 0.05 मिमी | |
| चेसिस | धातु वेल्डिंग | |
| प्रवाह प्रबंधन | ||
| प्रवाह नोजल | जापान लुमिना | |
| नोजल की स्थायित्व | स्टेनलेस स्टील | |
| प्रवाह टैंक क्षमता | 3L | |
| प्रवाह टैंक | दबाव टैंक | |
| अल्कोहल टैंक क्षमता | 1 लीटर | |
| अल्कोहल टैंक | दबाव टैंक | |
| प्रीहीट | ||
| प्रीहीट विधि | ऊपरी आईआर हीटिंग | |
| हीटर की शक्ति | 13.5kw | |
| तापमान सीमा | २५-२४०°C | |
| लोडर पॉट | ||
| मानक बर्तन संख्या | 1pcs | |
| लोडर पॉट क्षमता | 13 किलोग्राम/सोल्डर पॉट (इलेक्ट्रोमैग्नेटिक पंप) | |
| सोल्डर तापमान नियंत्रण | पीआईडी | |
| पिघलने का समय | २०-३० मिनट | |
| अधिकतम मिलाप तापमान | 350 °C | |
| सोल्डर हीटर | 1.2kw | |
| लोडर नोजल | ||
| नोजल | अनुकूलित | |
| सामग्री | उच्च कार्बन मिश्र धातु | |
| मानक सुसज्जित नोजल | मानक सुसज्जित 5pcs/सोल्डर पॉट ((नोजल के आंतरिक व्यास 2.5mm, 3mm, 4mm, 5mm,6mm) | |
| एन2 प्रबंधन | ||
| एन2 हीटर | मानक सुसज्जित | |
| आईडी एन2 टेम्प रेंज | 0- 350 C | |
| एन2 की खपत | 2 m3 /h / नोजल | |

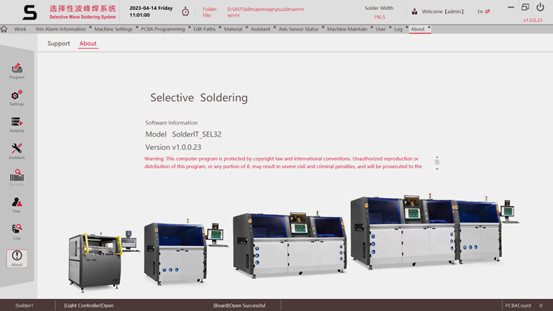

विवरण:
1. न्यूनतम विन्यास
प्रोसेसर 2.0GHz से कम नहीं है, आंतरिक भंडारण 4GB से कम नहीं है, खाली डिस्क स्थान 16GB से कम नहीं है।
2. विन्यास की सिफारिश करें
प्रोसेसर क्वाड-कोर 1.8GHz, आंतरिक भंडारण 8G, डिस्क स्थान छोड़ दिया 512GB, गीगाबिट नेटवर्क कार्ड.
3.स्क्रीन रिज़ॉल्यूशन
1920 * 1080 (आवश्यक)
ऑपरेटिंग सिस्टमःWin7 64 बिट,Win10 64 बिट
वीडियो
वीडियो
वीडियो
|
|
| MOQ: | 1 सेट |
| कीमत: | बातचीत योग्य |
| standard packaging: | निर्यात लकड़ी के बॉक्स पैकेजिंग |
| Delivery period: | 30 कार्य दिवस |
| payment method: | टी/टी，, वेस्टर्न यूनियन, मनीग्राम |
| Supply Capacity: | 1000 सेट/वर्ष |
उच्च गुणवत्ता कम लागत ऑन लाइन THT के माध्यम से छेद चयनात्मक वेव सोल्डरिंग सिस्टम
चुनिंदा तरंग मिलाप तरंग मिलाप का एक विशेष रूप है जिसे छेद के माध्यम से घटकों के मिलाप की विकास आवश्यकताओं को पूरा करने के लिए आविष्कार किया गया है।यह मुख्य रूप से उच्च अंत इलेक्ट्रॉनिक उत्पादों में छेद के माध्यम से घटकों के लिए उपयुक्त हैउदाहरण के लिए: सैन्य इलेक्ट्रॉनिक उत्पाद, ऑटोमोबाइल इलेक्ट्रॉनिक्स, स्विचिंग पावर सप्लाई उत्पाद और अन्य उद्योगों में जो उच्च मिलाप विश्वसनीयता की आवश्यकता होती है।
लाभकारी:
1एकीकृत पूर्ण कार्यात्मक मॉडल, संपूर्ण गति मंच एकीकृत स्प्रे और वेल्डिंग, कॉम्पैक्ट स्थान।
2पीसीबी प्लेट स्थिर, स्प्रे और वेल्डिंग प्लेटफार्म चल रहा है।
3उच्च वेल्डिंग गुणवत्ता, वेल्डिंग की पास दर में काफी सुधार।
4एसएमईएमए ऑनलाइन परिवहन के मॉड्यूलर डिजाइन, लचीले लाइन गठन के लिए ग्राहकों का समर्थन।
5.पूर्ण पीसी नियंत्रण. सभी मापदंडों पीसी में सेट किया जा सकता है और पीसीबी मेनू में सहेजा, जैसे चलती पथ, मिलाप तापमान, प्रवाह प्रकार, मिलाप प्रकार,n2 तापमान आदि,सबसे अच्छी ट्रेस करने की क्षमता और पुनः मिलाप की गुणवत्ता प्राप्त करना आसान है.
| मशीन का नाम | SELPOT-400 | |
| सामान्य | ||
| आयाम | L1520mm X W1650mm X H1650mm | |
| सामान्य शक्ति | 18 किलोवाट | |
| उपभोग शक्ति | 5-7kw | |
| विद्युत आपूर्ति | तीन चरण 380V 50HZ | |
| शुद्ध भार | 1200 किलो | |
| पुनः प्राप्त वायु स्रोत | 0.4-0.6MPa | |
| आवश्यक वायु प्रवाह | 8-12 लीटर/मिनट | |
| आवश्यक N2 दबाव | 0.4-0.6MPa | |
| आवश्यक एन 2 प्रवाह | 2 घन मीटर प्रति घंटे से अधिक | |
| आवश्यक N2 शुद्धता | >99.998% | |
| आवश्यक थकाऊ | 500 से 800 सीएमबी/घंटा | |
| वाहक या पीसीबी | ||
| वाहक | उत्पाद के अनुसार | |
| अधिकतम वाहक आकार | L400 x W400 मिमी | |
| पीसीबी की मोटाई | 0.2 मिमी-----6 मिमी | |
| पीसीबी किनारा | 5 मिमी या उससे अधिक | |
| कंट्रोलिंग और कन्वेयर | ||
| नियंत्रण करना | औद्योगिक पीसी | |
| कन्वेयर की चौड़ाई | 100-400MM | |
| कन्वेयर का प्रकार | एसयूएस रोलर | |
| कन्वेयर की मोटाई | 2---6 मिमी (किनारे की मोटाई या वाहक मोटाई) | |
| पीसीबी कन्वेयर दिशा | बाएँ से दाएँ | |
| पीसीबी कन्वेयर अप क्लीयरेंस | 100 एमएम | |
| पीसीबी कन्वेयर के नीचे की जगह | 30 मिमी | |
| कन्वेयर लोड | <10 किलोग्राम | |
| कन्वेयर रेल | एल्यूमीनियम रेल | |
| कन्वेयर की ऊंचाई | 900+/-30 मिमी | |
| प्रस्ताव तालिका | ||
| गति अक्ष | एक्स, वाई, जेड | |
| गति नियंत्रण | बंद-लूप सर्वो नियंत्रण | |
| मोशन मोटर | पैनासोनिक सर्वो मोटर | |
| बॉल स्क्रू | हिविन | |
| स्थिति की सटीकता | + / - 0.05 मिमी | |
| चेसिस | धातु वेल्डिंग | |
| प्रवाह प्रबंधन | ||
| प्रवाह नोजल | जापान लुमिना | |
| नोजल की स्थायित्व | स्टेनलेस स्टील | |
| प्रवाह टैंक क्षमता | 3L | |
| प्रवाह टैंक | दबाव टैंक | |
| अल्कोहल टैंक क्षमता | 1 लीटर | |
| अल्कोहल टैंक | दबाव टैंक | |
| प्रीहीट | ||
| प्रीहीट विधि | ऊपरी आईआर हीटिंग | |
| हीटर की शक्ति | 13.5kw | |
| तापमान सीमा | २५-२४०°C | |
| लोडर पॉट | ||
| मानक बर्तन संख्या | 1pcs | |
| लोडर पॉट क्षमता | 13 किलोग्राम/सोल्डर पॉट (इलेक्ट्रोमैग्नेटिक पंप) | |
| सोल्डर तापमान नियंत्रण | पीआईडी | |
| पिघलने का समय | २०-३० मिनट | |
| अधिकतम मिलाप तापमान | 350 °C | |
| सोल्डर हीटर | 1.2kw | |
| लोडर नोजल | ||
| नोजल | अनुकूलित | |
| सामग्री | उच्च कार्बन मिश्र धातु | |
| मानक सुसज्जित नोजल | मानक सुसज्जित 5pcs/सोल्डर पॉट ((नोजल के आंतरिक व्यास 2.5mm, 3mm, 4mm, 5mm,6mm) | |
| एन2 प्रबंधन | ||
| एन2 हीटर | मानक सुसज्जित | |
| आईडी एन2 टेम्प रेंज | 0- 350 C | |
| एन2 की खपत | 2 m3 /h / नोजल | |

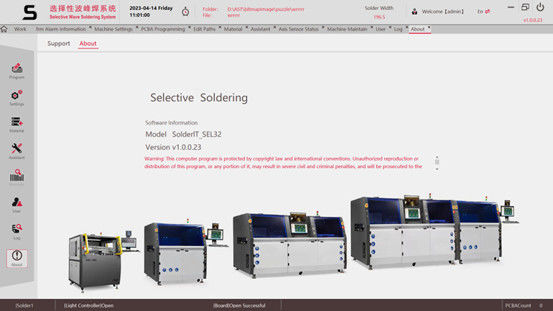

विवरण:
