1सामान्य परिचय

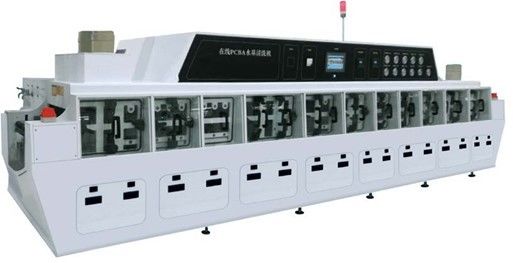

एचआर- 5800 पीसीबीए ऑनलाइन सफाई मशीन को तीन प्रक्रियाओं में विभाजित किया गया हैः रासायनिक सफाई अनुभाग, शुद्ध पानी से कुल्ला अनुभाग और मजबूत गर्म हवा सुखाने अनुभाग,कंक्रीट को पर्यावरणीय अलगाव या रासायनिक पूर्व सफाई में विभाजित किया जा सकता है, अग्रिम रासायनिक सफाई (सहित 1 खंड और 2 खंड), हवा का कटौती पृथक्करण 1, डीआई धुलाई प्रदूषण, हवा का कटौती पृथक्करण 2, डीआई कुल्ला 1, डीआई कुल्ला 2, अंतिम डीआई कुल्ला,हवा सुखाने वाली हवा काटना 1, गर्म हवा सुखाने, हवा सुखाने हवा काटने 2, अनलोडिंग।
2. सफाई प्रक्रिया
1.रासायनिक सफाई मॉड्यूल
1.1रासायनिक पूर्व सफाई या पृथक्करण अनुभाग
प्रारंभिक छिड़काव सफाई के लिए उत्पाद को डीआई पानी या सफाई एजेंट कनेक्ट करें, सफाई के बाद पानी या समाधान रासायनिक टैंक या प्रत्यक्ष निर्वहन में वापस बहता है।
भूमिकाः बोर्ड की सतह पर बड़े प्रदूषकों को धोएं, जैसे कि सॉल्डर बॉल, धूल, आदि। पंप को अवरुद्ध करने के लिए पानी के टैंक में बड़े प्रदूषण प्रवाह से बचने के लिए फिल्टरेशन प्रणाली का उपयोग किया जाता है।
1.2रासायनिक चक्र सफाई
विलायक टैंक से पानी पंप करके पीसीबीए के दोनों किनारों को साफ करें, और फिर पानी को विलायक टैंक में वापस या सीधे निर्वहन करें।रासायनिक सफाई को रासायनिक सफाई 1 और रासायनिक सफाई 2 में भी विभाजित किया गया है।.
भूमिकाः रासायनिक अपघटन, अपघटन प्रवाह आंतरिक तनाव, और पानी के दबाव के छिड़काव द्वारा पीसीबीए की सतह से अलग प्रवाह।
1.3हवा काटना अलगाव
पीसीबीए बोर्ड की सतह को नोजल और एयर चाकू मिश्रण द्वारा साफ करें और हवा में काटें ताकि यह सुनिश्चित हो सके कि पीसीबीए बोर्ड अगले वाशिंग टैंक में पानी और सॉल्वेंट न ले जाए।
भूमिकाः पानी के डिस्पोजेबल टैंक को धोने के टैंक को दूषित करने से रोकें।
2.डीआई कुल्ला मॉड्यूल
2.1DI पूर्व-धुलाई ((पुनर्नवीनीकरण धुलाई)
प्रारंभिक छिड़काव सफाई के लिए उत्पाद को डीआई पानी से कनेक्ट करें, और पानी सफाई के बाद पूर्व-धुलाई डीआई टैंक में वापस बह जाएगा।
भूमिकाः बोर्ड की सतह पर सफाई एजेंट के अवशेषों को हटा दें ताकि सफाई एजेंट को डीआई कुल्ला करने वाले खंड में कम किया जा सके और डीआई पानी के टैंक को दूषित किया जा सके।
2.2हवा काटना अलगाव
पीसीबीए बोर्ड की सतह को सतह से अधिकांश पानी के अवशेषों को हटाने के लिए एक वायु चाकू से काटा जाता है और यह सुनिश्चित किया जाता है कि पीसीबीए बोर्ड की सतह पर कोई डीआई पानी सूखने वाले खंड में नहीं जाता है।
2.3.DI जल चक्र से कुल्ला
डीआई टैंक से पानी पंप करके पीसीबीए के दोनों किनारों को साफ करें, और सफाई के बाद पानी डीआई टैंक में वापस आ जाएगा। डीआई पानी चक्र को दो भागों में विभाजित किया जाता हैः कुल्ला 1 और कुल्ला 2,प्रत्येक एक पानी टैंक के साथ.
भूमिकाः पानी के दबाव के माध्यम से प्रवाह या रासायनिक अवशेषों को दूर करना।
2.4.अंतिम कुल्ला
डीआई जनरेटर इस खंड को अंतिम फ्लशिंग के लिए सीधे डीआई पानी की आपूर्ति करता है, जिसके बाद पानी सीधे डिस्चार्ज किया जाता है या डीआई टैंक में बहता है।
भूमिकाः यह सुनिश्चित करना कि सफाई माध्यम मानक के अनुरूप हो।
3अंतिम हवा काटना अलगाव और सुखाने
पीसीबीए बोर्ड की सतह को सतह से अधिकांश पानी के अवशेषों को हटाने के लिए एक वायु चाकू से काटा जाता है और यह सुनिश्चित किया जाता है कि पीसीबीए बोर्ड की सतह पर कोई डीआई पानी सूखने वाले खंड में नहीं जाता है।
भूमिकाः डीआई पानी को गर्म हवा के सुखाने वाले खंड में प्रवेश करने से रोकें, ताकि वायु सुखाने के प्रभाव को प्रभावित न किया जा सके।
3.1.अंतिम हवा काटना पृथक्करण (ठंडी हवा में सुखाना) ।
3.2गर्म हवा से सूखना।
3.3ठंडी हवा में सूखना।
3तकनीकी मापदंड
|
पद |
पदनाम |
तकनीकीसूचकांक |
|
1 |
आकार |
L5860mm*W1650mm*H1650mm |
|
2 |
शक्ति |
लगभग 106 किलोवाट |
|
3 |
साफ किए जाने योग्य उत्पाद का आकार |
500 मिमी ((डब्ल्यू) * 450 मिमी ((एल) * 80 मिमी ((एच) |
|
4 |
सफाई तरल पदार्थ की खपत |
1.5-2.5L/H |
|
5 |
डीआई पानी की खपत |
6L-12L/H |
|
6 |
कन्वेयर की गति |
10 मिमी/मिनट-1000 मिमी/मिनट |
|
7 |
नियंत्रण मोड |
टच स्क्रीन + पीएलसी |
|
8 |
शरीर सामग्री |
संक्षारण प्रतिरोधी श्रेष्ठ पीपी सामग्री |
|
9 |
जाल बेल्ट सामग्री |
SUS316 |
|
10 |
विद्युत आपूर्ति आवश्यकताएं |
3PH, 380 VAC, 5 तार |
|
11 |
वजन |
लगभग 2200 किलो |
|
12 |
डीआई जल की गुणवत्ता की आवश्यकताएं |
>15MΩ |
|
13 |
डीआई जल प्रवाह आवश्यकताएं |
0.5 m3/h |
|
14 |
वेंटिलेशन की आवश्यकताएं |
5400 m3/h |
| 15 | चलने का शोर | < 68 डीबीए |
| 16 | रासायनिक सफाई क्षेत्र का छिड़काव दबाव | 25-45psi |
| 17 | डीआई धोने वाले क्षेत्र का छिड़काव दबाव | 25-45psi |
| 18 | साफ किए जाने वाले उत्पाद का वजन | <10 किलोग्राम |
| 19 | रासायनिक सफाई खंड में तरल टैंक का तापमान | 25-75°C |
| 20 | वायु चाकू कोण | कोण और ऊंचाई समायोज्य |
| 21 | छिड़काव ट्यूब स्थापना मोड | आसान प्रतिस्थापन के लिए त्वरित कनेक्शन |
| 22 | जाल बेल्ट की अधिकतम चौड़ाई | 500 मिमी |
| 23 | स्वचालित तरल भरने की प्रणाली | हाँ, विकल्प मद |
| 24 | तरल पाइप स्थापना मोड | आसान प्रतिस्थापन के लिए त्वरित कनेक्शन |
| 25 | निस्पंदन सटीकता (स्तर 2) | 100um |
टच स्क्रीन इंटरफ़ेसइलेक्ट्रिक कंट्रोल बॉक्स (ओमरॉन पीएलसी)
फोटोइलेक्ट्रिक सेंसर स्टेनलेस स्टील जाल बेल्ट
छिड़काव नोजल और ट्यूब फिल्टर
