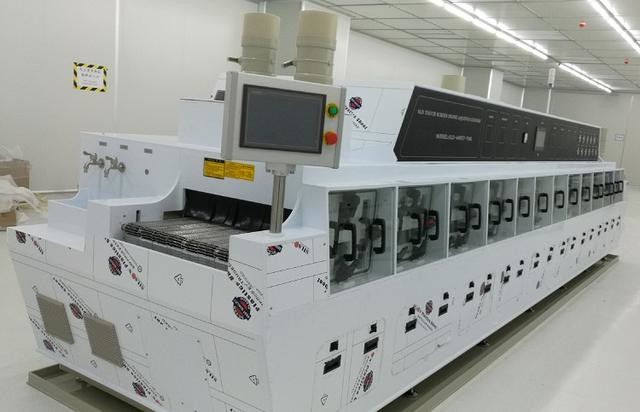

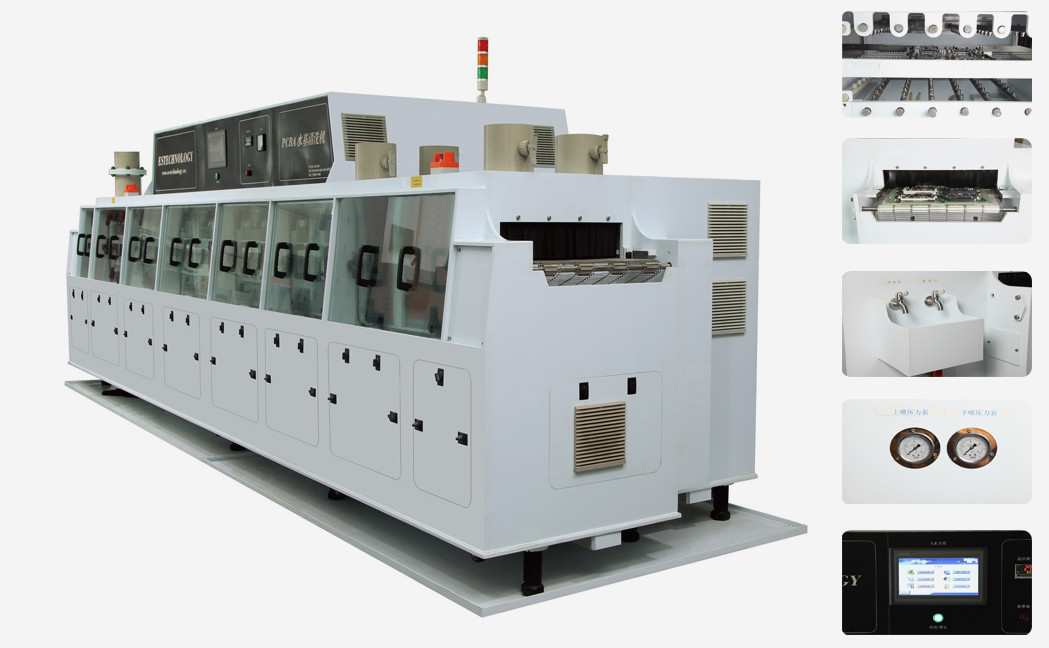

रासायनिक सफाई अनुभाग एसएमटी सफाई उपकरण संक्षारण प्रतिरोधी पीपी सामग्री

1.पूरी मशीन का विवरण:

• पूरी मशीन ताइवान से आयातित पीपी प्लेट से बनी है, जो सुंदर दिखती है।
• पीपी बोर्ड की अच्छी रासायनिक विशेषताओं के आधार पर, मशीन क्षारीय सफाई एजेंट और एसिड सफाई एजेंट के अनुकूल हो सकती है, और किस सफाई एजेंट का उपयोग करने की कोई सीमा नहीं है।अम्ल और क्षार प्रतिरोध साधारण स्टेनलेस स्टील से बने सफाई मशीन की तुलना में बहुत बेहतर है.
• पीपी सामग्री के अच्छे ऑक्सीकरण प्रतिरोध के आधार पर, मशीन की उपस्थिति और इंटीरियर कई वर्षों के उपयोग के बाद भी नए जैसे हैं।
• सभी पीपी प्लेटों को सीएनसी द्वारा संसाधित किया जाता है।
• सभी टैंकों के नीचे तीन परतों के सुदृढीकरण के साथ वेल्डेड हैं ताकि कोई रिसाव न हो।
• फ्रेम अंडरफ्रेम पीपी प्लेट में लिपटे एक मोटे स्टील फ्रेम है। जबकि पीपी सामग्री रासायनिक गुणों को सुनिश्चित करती है, स्टील अंडरफ्रेम मशीन की ताकत सुनिश्चित करता है।
• अनुकूलित 316 स्टेनलेस स्टील प्रशंसक के आकार के नोजल
• रासायनिक खंड में संघनित वसूली प्रणाली (वैकल्पिक)

2. सफाई प्रक्रिया
1.रासायनिक सफाई मॉड्यूल
1.1रासायनिक पूर्व सफाई या पृथक्करण अनुभाग
प्रारंभिक छिड़काव सफाई के लिए उत्पाद को डीआई पानी या सफाई एजेंट कनेक्ट करें, सफाई के बाद पानी या समाधान रासायनिक टैंक या प्रत्यक्ष निर्वहन में वापस बहता है।
भूमिकाः बोर्ड की सतह पर बड़े प्रदूषकों को धोएं, जैसे कि सॉल्डर बॉल, धूल, आदि। पंप को अवरुद्ध करने के लिए पानी के टैंक में बड़े प्रदूषण प्रवाह से बचने के लिए फिल्टरेशन प्रणाली का उपयोग किया जाता है।
1.2रासायनिक चक्र सफाई
विलायक टैंक से पानी पंप करके पीसीबीए के दोनों किनारों को साफ करें, और फिर पानी को विलायक टैंक में वापस या सीधे निर्वहन करें।रासायनिक सफाई को रासायनिक सफाई 1 और रासायनिक सफाई 2 में भी विभाजित किया गया है।.
भूमिकाः रासायनिक अपघटन, अपघटन प्रवाह आंतरिक तनाव, और पानी के दबाव के छिड़काव द्वारा पीसीबीए की सतह से अलग प्रवाह।
1.3हवा काटना अलगाव
पीसीबीए बोर्ड की सतह को नोजल और एयर चाकू मिश्रण द्वारा साफ करें और हवा में काटें ताकि यह सुनिश्चित हो सके कि पीसीबीए बोर्ड अगले वाशिंग टैंक में पानी और सॉल्वेंट न ले जाए।
भूमिकाः पानी के डिस्पोजेबल टैंक को धोने के टैंक को दूषित करने से रोकें।
2.डीआई कुल्ला मॉड्यूल
2.1DI पूर्व-धुलाई ((पुनर्नवीनीकरण धुलाई)
प्रारंभिक छिड़काव सफाई के लिए उत्पाद को डीआई पानी से कनेक्ट करें, और पानी सफाई के बाद पूर्व-धुलाई डीआई टैंक में वापस बह जाएगा।
भूमिकाः बोर्ड की सतह पर सफाई एजेंट के अवशेषों को हटा दें ताकि सफाई एजेंट को डीआई कुल्ला करने वाले खंड में कम किया जा सके और डीआई पानी के टैंक को दूषित किया जा सके।
2.2हवा काटना अलगाव
पीसीबीए बोर्ड की सतह को सतह से अधिकांश पानी के अवशेषों को हटाने के लिए एक वायु चाकू से काटा जाता है और यह सुनिश्चित किया जाता है कि पीसीबीए बोर्ड की सतह पर कोई डीआई पानी सूखने वाले खंड में नहीं जाता है।
2.3.DI जल चक्र से कुल्ला
डीआई टैंक से पानी पंप करके पीसीबीए के दोनों किनारों को साफ करें, और सफाई के बाद पानी डीआई टैंक में वापस आ जाएगा। डीआई पानी चक्र को दो भागों में विभाजित किया जाता हैः कुल्ला 1 और कुल्ला 2,प्रत्येक एक पानी टैंक के साथ.
भूमिकाः पानी के दबाव के माध्यम से प्रवाह या रासायनिक अवशेषों को दूर करना।
2.4.अंतिम कुल्ला
डीआई जनरेटर इस खंड को अंतिम फ्लशिंग के लिए सीधे डीआई पानी की आपूर्ति करता है, जिसके बाद पानी सीधे डिस्चार्ज किया जाता है या डीआई टैंक में बहता है।
भूमिकाः यह सुनिश्चित करना कि सफाई माध्यम मानक के अनुरूप हो।
3अंतिम हवा काटना अलगाव और सुखाने
पीसीबीए बोर्ड की सतह को सतह से अधिकांश पानी के अवशेषों को हटाने के लिए एक वायु चाकू से काटा जाता है और यह सुनिश्चित किया जाता है कि पीसीबीए बोर्ड की सतह पर कोई डीआई पानी सूखने वाले खंड में नहीं जाता है।
भूमिकाः डीआई पानी को गर्म हवा के सुखाने वाले खंड में प्रवेश करने से रोकें, ताकि वायु सुखाने के प्रभाव को प्रभावित न किया जा सके।
3.1.अंतिम हवा काटना पृथक्करण (ठंडी हवा में सुखाना) ।
3.2गर्म हवा से सूखना।
3.3ठंडी हवा में सूखना।

3तकनीकी मापदंड

4उत्पाद विशेषताएं

1. मुख्य नियंत्रण पैनल

• रासायनिक सफाई दबाव, कुल्ला दबाव, डीआई पानी का दबाव आदि प्रदर्शित करें।
• विभिन्न उपकरणों से सुसज्जित, जिसमें एम्पमीटर, डीआयनयुक्त पानी प्रतिरोध मीटर (वैकल्पिक), डीआयनयुक्त पानी का पीएच (वैकल्पिक) आदि शामिल हैं।

प्रेशर गेज

2टच स्क्रीन नियंत्रण प्रणाली

• टच स्क्रीन ऑपरेटिंग प्लेटफार्म।
• सिस्टम पैरामीटर पासवर्ड सुरक्षा.
• अनुकूल मानव-मशीन इंटरफ़ेस का सरल संचालन।
• अलार्म प्रणाली और दोष चेतावनी।
• सीमा सुरक्षा कार्य, जब उपकरण सीमा मूल्य से अधिक हो जाता है, तो यह टच स्क्रीन से प्रदर्शित किया जाएगा और अलार्म दिया जाएगा।
• तीन रंग चेतावनी प्रकाश स्तंभ।
• ओमरोन पीएलसी नियंत्रण और आयातित ब्रांड इलेक्ट्रॉनिक नियंत्रण घटक।
• टच-स्क्रीन ऑपरेटिंग प्लेटफॉर्म।
• प्रवेश द्वार फोटोइलेक्ट्रिक सेंसर से लैस है, जो स्वचालित रूप से उपकरण को चालू/बंद कर सकता है।

टच स्क्रीन इंटरफ़ेसइलेक्ट्रिक कंट्रोल बॉक्स (ओमरॉन पीएलसी)

3स्टेनलेस स्टील जाल कन्वेयर सिस्टम या चेन कन्वेयर सिस्टम

• 316L स्टेनलेस स्टील जाल बेल्ट या कन्वेयर चेन, संक्षारण प्रतिरोध।
• स्टेपलेस गति विनियमन, समायोज्य 10-1000 मिमी/मिनट।
• प्रवेश द्वार में फोटोइलेक्ट्रिक सेंसर है, उत्पाद की मात्रा गिन सकता है।
• ऊर्जा की बचत और पर्यावरण संरक्षण डिजाइन की अवधारणा को अपनाएं, प्रेरण प्रारंभ समारोह को अपना सकते हैं।

फोटोइलेक्ट्रिक सेंसर स्टेनलेस स्टील जाल बेल्ट

4. प्रार्थना ट्यूब और छिड़काव नोजल

• रासायनिक सफाई खंड में 316L स्टेनलेस स्टील नोजल और ट्यूब का उपयोग किया जाता है, संक्षारण प्रतिरोधी।
• डीआई कुल्ला करने वाला खंड समायोज्य कोण के साथ पॉलिएस्टर नोजल और ट्यूब को अपनाता है।
• नोजल कोण समायोज्य, आसान अलग करने के लिए।
• बड़े प्रवाह के डिजाइन के साथ मध्यम और निम्न दबाव छिड़काव को अपनाएं।

छिड़काव नोजल और ट्यूब फिल्टर

5निस्पंदन प्रणाली

• माध्यमिक निस्पंदन डिजाइन को अपनाएं।
• प्राथमिक निस्पंदन में रेखांकन का डिजाइन अपनाया गया है, जिसका रखरखाव करना आसान है और मुख्य रूप से बड़े सामग्री प्रदूषकों को फ़िल्टर करता है।
• पानी पंप के सक्शन इनलेट में माध्यमिक निस्पंदन को अपनाया जाता है ताकि यह सुनिश्चित हो सके कि पंप द्वारा पंप किए जाने वाले पानी या सफाई तरल पदार्थ उत्पाद की सतह पर प्रदूषक न लाएं।

6पाइपलाइन प्रणाली

• पाइप पीपी सामग्री से बने हैं। सभी वाल्व और पाइप ताइवान सैनली ब्रांड हैं।
• प्रत्येक इंटरफेस पर एक वाल्व है।
• आसान रखरखाव के लिए लचीला त्वरित कनेक्शन अपनाया जाता है।
• प्रत्येक नोजल ट्यूब का दबाव समायोज्य है।
• डबल ग्लासिंग डिजाइन, सुविधाजनक हीट आइसोलेशन और ध्वनि इन्सुलेशन, ऊर्जा की बचत और पर्यावरण संरक्षण को अपनाएं।
• बड़ी खिड़की डिजाइन, आप उत्पाद की सफाई का निरीक्षण कर सकते हैं।
• ग्लास में आसान रखरखाव के लिए तेजी से लोड और अनलोडिंग डिजाइन अपनाया गया है।

पाइपलाइन प्रणाली ध्वनिरोधी कपास के दरवाजे
