फुल पीसी कंट्रोल के साथ, एसएमटी सेलेक्टिव वेव सोल्डरिंग मशीन सोल्डरिंग प्रक्रिया के सटीक नियंत्रण और अनुकूलन की अनुमति देती है।यह सुनिश्चित करता है कि प्रत्येक घटक उच्चतम सटीकता और स्थिरता के साथ मिलाया जाता है, जिसके परिणामस्वरूप उच्च गुणवत्ता वाले तैयार उत्पाद प्राप्त होते हैं।
एसएमटी वेव सोल्डरिंग मशीन का अधिकतम वाहक आकार एल 450 एक्स डब्ल्यू 500 एमएम है, जो इसे इलेक्ट्रॉनिक घटकों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाता है। मशीन की स्थिति सटीकता + / - 0 है।05 मिमी सुनिश्चित करता है कि प्रत्येक घटक सही ढंग से तैनात और मिलाया जाता है, दोषों के जोखिम को कम करने और उच्चतम संभव गुणवत्ता सुनिश्चित करने के लिए।

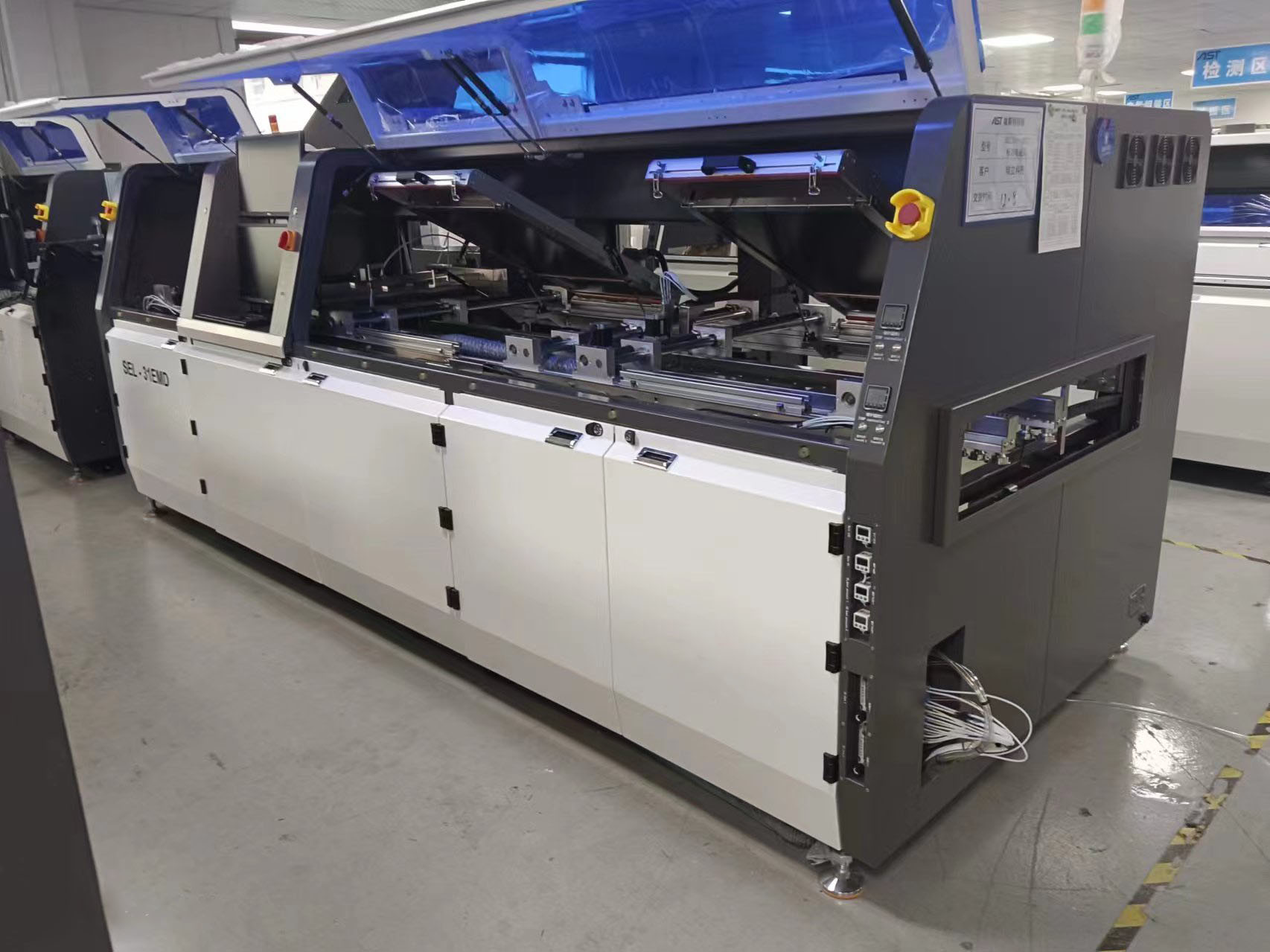

L2550 X W1480 X H1665mm मापने वाली SMT सेलेक्टिव वेव सोल्डरिंग मशीन एक कॉम्पैक्ट और बहुमुखी मशीन है जिसका उपयोग कई प्रकार के सोल्डरिंग अनुप्रयोगों के लिए किया जा सकता है।चाहे आप एक डबल पॉट चयनशील लहर मिलाप मशीन बड़े पैमाने पर उत्पादन के लिए या छोटे परियोजनाओं के लिए एक छोटे से ऑफलाइन चयनशील लहर मिलाप की जरूरत है, यह मशीन सही विकल्प है।
| मशीन का नाम | SEL-31 |
| सामान्य | |
| आयाम | L2550 X W1480 X H1665 |
| सामान्य शक्ति | 16 किलोवाट |
| उपभोग शक्ति | 4 से 8 किलोवाट |
| विद्युत आपूर्ति | एकल-चरण 220V 50HZ |
| शुद्ध भार | 1500 किलो |
| पुनः प्राप्त वायु स्रोत | 3-5BAR |
| आवश्यक एन 2 प्रवाह और शुद्धता | 3 m3/घंटा,शुद्धता>99.998% |
| आवश्यक थकाऊ | 600 से 1000 सीएमबी/घंटा |

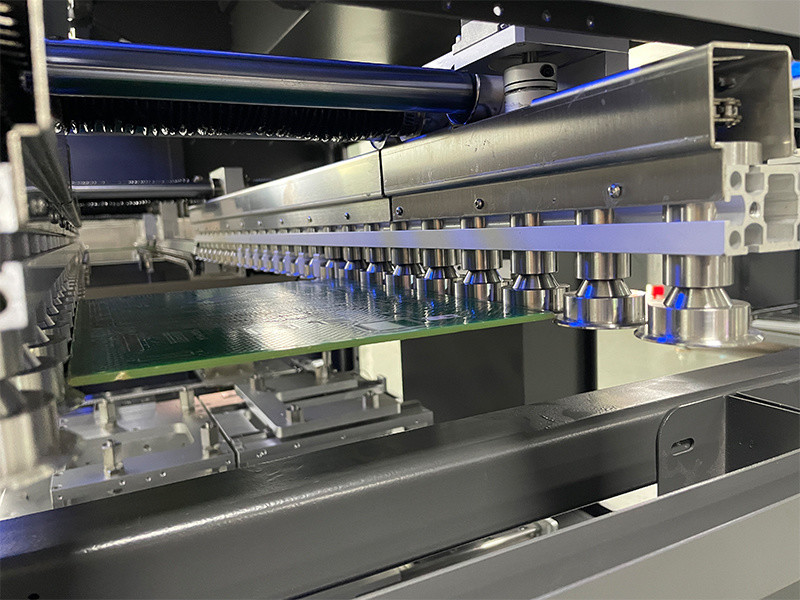

| कंट्रोलिंग और कन्वेयर | |
| नियंत्रण करना | औद्योगिक पीसी + पीएलसी नियंत्रण |
| कन्वेयर की चौड़ाई | 100-600MM |
| कन्वेयर का प्रकार | स्प्रे और प्रीहीटिंग सेक्शन चेन रेल परिवहन, सोल्डर सेक्शन रोलर परिवहन |
| पीसीबी कन्वेयर दिशा | बाएं से दाएं या दाएं से बाएं |
| कन्वेयर रेल | एल्यूमीनियम रेल |
| कन्वेयर की ऊंचाई | 900+/-30 मिमी |
| प्रस्ताव तालिका | |
| गति अक्ष | एक्स, वाई, जेड |
| गति नियंत्रण | बंद-लूप सर्वो नियंत्रण |
| स्थिति की सटीकता | + / - 0.05 मिमी |
| अग्नि | धातु वेल्डिंग |
| प्रवाह प्रबंधन | |
| प्रवाह नोजल | जापान लुमिना |
| नोजल की स्थायित्व | स्टेनलेस स्टील |
| प्रवाह टैंक क्षमता | 1 लीटर |
| अल्कोहल टैंक क्षमता | 1 लीटर |
| प्रीहीट | |
| प्रीहीट विधि | ऊपर गर्म हवा, नीचे आईआर हीटर |
| हीटर की शक्ति | 6 किलोवाट |
| तापमान सीमा | २५-२४० डिग्री |
| सोल्डर पॉट | |
| मानक बर्तन संख्या | 1 पीसीएस |
| लोडर पॉट क्षमता | 13 किलोग्राम/सोल्डर पॉट |
| मिलाप तापमान सीमा | पीआईडी |
| पिघलने का समय | 30 मिनट |
| अधिकतम मिलाप तापमान | ३५० सी |
| सोल्डर हीटर | 1.5kw/सोल्डर पॉट |

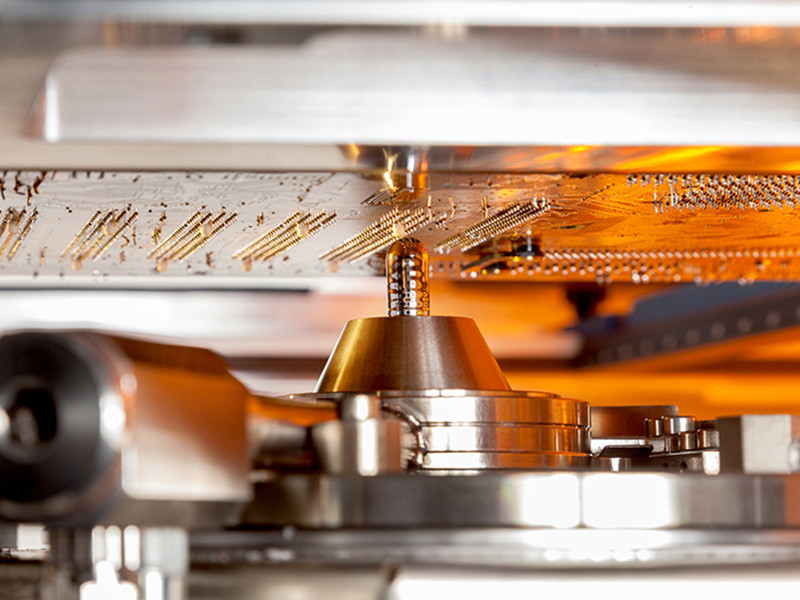

| सोल्डर नोजल | |
| नोजल धुंधला | अनुकूलित |
| सामग्री | उच्च कार्बन मिश्र धातु |
| मानक सुसज्जित नोजल | टैंडर से लैस 5pcs ((2.5mm/ 3.0mm/ 4.0mm/ 5.0mm/ 6.0m) |
| एन2 प्रबंधन | |
| एन2 हीटर | मानक सुसज्जित |
| N2 तापमान सीमा | 0 - 350 C |
| एन2 की खपत | 1---3m3 /h / नोजल |
मानक मशीनों में शामिल हैंः
| 序号सीरियल | 名称आइटम | 内容 content | संख्या मात्रा |
| 1 | नियंत्रण प्रणालीनियंत्रण प्रणाली | कंप्यूटर होस्ट और डिस्प्ले पीसी और मॉनिटर | 1 सेट |
| 实时监控摄像机 मॉनिटर कैमरा पर लाइव | |||
| नियंत्रक एवं नियंत्रण कार्ड गति नियंत्रण | |||
| 2 |
平台运动系统प्लेटफ़ॉर्म गति प्रणाली (喷雾用) |
全??造两轴平台क्सी मोशन टेबल |
1 सेट
|
| 两轴全配滚珠丝杆及直线导轨2 अक्ष गेंद पेंच और रैखिक गिल्ड रेल से सुसज्जित | |||
| 两轴全配伺服电机及伺服驱动器2 अक्ष सेवारो मोटर और चालक से सुसज्जित | |||
| 3 | 选择性喷雾系统फ्लक्सिंग सिस्टम | 进口喷射 进口喷射 |
1 सेट
|
| सहायक द्रव ण ण प्रवाह टैंक | |||
| 喷雾气 नियंत्रित प्रवाह वायवीय प्रणाली | |||
| 喷嘴 स्वतः सफाई प्रणालीNozzle स्वचालित सफाई प्रणाली | |||
| 4 | 预热系统पूर्व ताप प्रणाली | 热风上预热, 红外射灯下预热 गर्म हवा को पूर्व गर्म करें, नीचे आईआर हीटर |
1 सेट
|
| 5 |
平台运动系统प्लेटफ़ॉर्म गति प्रणाली (चीनी भट्ठा उपयोग) |
全??造三轴平台xyz गति तालिका |
1 सेट
|
| त्रिअक्ष पूर्ण-सपाट रोलर珠丝杆 तथा सीधी रेखा गाइड रेल3 अक्ष गेंद पेंच और रैखिक गिल्ड रेल से सुसज्जित | |||
| तीन अक्ष पूर्णपूर्णांक सर्व्हिस इलेक्ट्रिक मशीन तथा सर्व्हिस ड्राइवर3 अक्ष से सुसज्जित सर्वो मोटर और ड्राइवर | |||
| 6 | 选择性 接锡炉सोल्डरिंग पॉट | 15KG锡炉,叶轮,流道,伺服系统15kg क्षमता मिलाप पोत, इम्पेलर, सुरंग, सर्वर मोटर |
1 सेट
|
| गर्मी अलार्म प्रणाली पर सोल्डर तापमान | |||
| ¥炉温控系统 सोल्डर तापमान नियंत्रण प्रणाली | |||
| इनलाइन हीटिंग सिस्टम | |||
| 标配5个 接喷嘴 ((内径 4mm x 3pcs, 5mm,6mm)) मानक सुसज्जित सोल्डर नोजल | |||
| 7 |
运输部份 कन्वेयर प्रणाली |
前后运输导轨独立步进驱动 (喷雾预热段) आगे और पीछे के परिवहन गाइड रेल का स्वतंत्र कदम ड्राइव (स्प्रे प्रीहीटिंग सेक्शन) |
1 सेट
|
| 前后链条 परिवहन मार्ग ((喷雾预热段) सामने और पीछे की श्रृंखला परिवहन गाइड (स्प्रे प्रीहीटिंग अनुभाग) | |||
| पीसीबी प्लेट अवरोधक यंत्र (पीसीबी प्लेट अवरोधक यंत्र) | |||
| 前后运输导轨独立步进驱动 (锡炉段) आगे और पीछे के परिवहन गाइड रेल (टेन मिलाप खंड) का स्वतंत्र कदम ड्राइव | |||
| 前后滚轮 परिवहन मार्गदर्शिका (锡炉段) सामने और पीछे के रोलर परिवहन गाइड (टेन सोल्डरिंग खंड) | |||
| पीसीबी板阻??装置锡炉段पीसीबी प्लेट ब्लॉक करने वाला उपकरण टिन सोल्डरिंग सेक्शन | |||
| पीसीबी प्लेट साइड 装置पीसीबी साइड क्लैंपिंग सिस्टम | |||
| 8 | 机器??体मशीन चेसिस | 机架及 सतह छिड़काव मशीन फ्रेम/कवर और पेंटिंग |
1 सेट
|
एसएमटी चुनिंदा तरंग मिलाप मशीन एक अत्यधिक उन्नत और विश्वसनीय उपकरण है जिसके लिए न्यूनतम रखरखाव की आवश्यकता होती है।हम यह सुनिश्चित करने के लिए व्यापक उत्पाद तकनीकी सहायता और सेवाएं प्रदान करते हैं कि आपकी मशीन जितनी जल्दी हो सके चालू हो.
तकनीकी विशेषज्ञों की हमारी टीम दूरस्थ रूप से टेलीफोन या ईमेल के माध्यम से तकनीकी सहायता प्रदान करने के लिए उपलब्ध है। इसके अलावा हम स्थापना, प्रशिक्षण और रखरखाव सहित साइट पर समर्थन सेवाएं प्रदान करते हैं.
हमारा लक्ष्य यह सुनिश्चित करना है कि आपकी एसएमटी चुनिंदा वेव सोल्डरिंग मशीन पीक प्रदर्शन पर काम करे, डाउनटाइम को कम करे और उत्पादन दक्षता को अनुकूलित करे।हमारे उत्पाद तकनीकी सहायता और सेवाओं के बारे में अधिक जानने के लिए आज ही हमसे संपर्क करें.
