● एक नया सरल डिजाइन पारंपरिक सही कोण वाले बाहरी हिस्से की जगह लेता है। और यह डिजाइन मैकेनिकल सौंदर्यशास्त्र और व्यावहारिकता पर आधारित है, जिससे रखरखाव करना आसान हो जाता है।
● पीएलसी नियंत्रक, पीसी और ऑन-लाइन यूपीएस एक स्थिर, सुरक्षित और कुशल नियंत्रण प्रणाली बनाते हैं।
● सॉफ्टवेयर में पीसीबी गिनती, तापमान सेटिंग और संपादन, पीसीबी पैरामीटर मेनू, और प्रोफाइल परीक्षण, अलार्म और बहु-भाषा रूपांतरण जैसे कार्य हैं।सॉफ्टवेयर ने सुरक्षा के मुद्दों के बारे में बहुत प्रभाव डाला है जैसे कि लहर मोटर सुरक्षित तापमान आदि चल रहा है.
● एक सप्ताह का टाइमर ग्राहक के लिए एक अद्भुत कार्य प्रदान करेगा। ऑपरेटर इस तरंग मिलाप मशीन के लिए अपने कार्य कार्यक्रम को साप्ताहिक रूप से संपादित कर सकता है।और मशीन ऑपरेटर काम करने के लिए आने से पहले मिलाप पिघलने के लिए स्वचालित रूप से चालू कर सकते हैंजब काम करने का समय आता है, तो वेल्ड पिघल चुका होता है और सब कुछ तैयार हो जाता है। इससे ग्राहक के लिए प्रतिदिन लगभग 1.5 घंटे की बचत होगी।
● विशेष रूप से डिजाइन किए गए गाइडिंग रेल गर्मी के कारण होने वाले विकृति को कम करते हैं; दो साल काम करने के बाद आपको पूरे कन्वेयर रेल को बदलने के बजाय केवल कूपर बार को बदलने की आवश्यकता होती है।
● स्टेपर मोटर द्वारा संचालित स्प्रेयर, गति पीसी पर सेट की जा सकती है। आगे बढ़ने और रुकने का समय अधिक मूल्यवान तरीके से सेट किया जाएगा।
● स्प्रेयर जापान में बनाया गया है; यह प्रवाह के परमाणुकरण का सही प्रदर्शन प्रदान करता है।
● स्वचालित रूप से प्रवाह जोड़ना, प्रवाह टैंक पर दो सेंसर हैं। जब प्रवाह सीमा से कम हो जाता है, तो यह स्वचालित रूप से प्रवाह में फ़ीड करने के लिए पंप को चालू कर देगा।ऑपरेटर बस पूरे बैरल प्रवाह प्रवाह टैंक में डाल करने की जरूरत है, इस बीच चूषण ट्यूब बैरल में डाल दिया।
● पीआईडी मॉडल में तापमान नियंत्रक द्वारा मजबूर वायु संवहन पूर्व ताप क्षेत्र नियंत्रण। पूर्व ताप क्षेत्र पीसीबी के लिए पर्याप्त समान गर्मी प्रदान करेगा।
● 3 व्यक्तिगत निचले गर्म हवा क्षेत्र और तीसरे ऊपरी गर्म हवा क्षेत्र वैकल्पिक, यह विन्यास मिलाप के लिए सबसे बड़ा प्रीहीटिंग प्रभाव प्रदान करेगा।
● लोहे के हीटर को लोहे के बर्तन के लिए लगाना चाहिए, जो लोहे के बर्तन के बाहर लगाया जाता है। इस नए संयोजन के तरीके से लोहे के बर्तन का जीवनकाल बढ़ेगा।
● दोहरी तरंग मिलाप. दोनों तरंगों की ऊंचाई ट्रांसड्यूसर द्वारा नियंत्रित की जाती है. बिजली की आवृत्ति को समायोजित करके तरंगों की ऊंचाई को बदलना.
● सोल्डर पॉट 3 मिमी मोटी टाइ सामग्री से बना है। लंबी जीवन वारंटी।
● उच्च गुणवत्ता वाली बी एंड एम वेव मोटर जो इतालवी में बनाई गई है, कम शोर और अधिक स्थिर है।
● सोल्डर पॉट ऊपर और नीचे उठा सकता है, स्वचालित रूप से अंदर और बाहर जा सकता है। ग्राहक के लिए सोल्डर पॉट को बदलना और लीड और लीड-फ्री के बीच रूपांतरण करना बहुत आसान है।

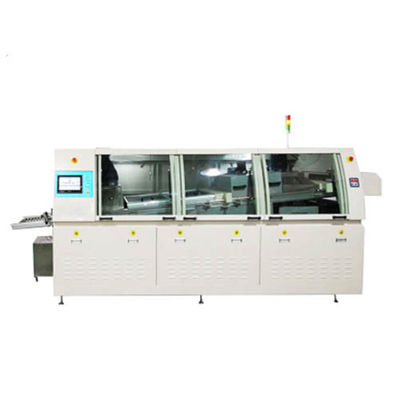

एचआर-400एफ सीसा मुक्त वेव सोल्डर मशीन विनिर्देश
| एचआर-400एफ विनिर्देश | |
| मॉडल | HR-400F |
| पीसीबी चौड़ाई | 50-400MM |
| सोल्डर पॉट क्षमता | 390 किलो |
| चलती शक्ति/सामान्य शक्ति | 5-12KW/25KW |
| मशीन का आयाम | 4260 ((L) * 1495 ((W) * 1725 ((H) |
| शुद्ध भार | 1500 किलो |
| नियंत्रण प्रणाली | पीसी + पीएलसी |
| कन्वेयर मोटर | 3Ph 220V, 90W |
| कन्वेयर की गति | 200MM-1800MM/मिनट |
| अल्कोहल क्षमता | 4.5 लीटर |
| कन्वेयर दिशा | बाएँ से दाएँ |
| छिड़काव विधि | स्टेपर मोटर और स्लाइडर मूविंग स्प्रेयर |
| स्प्रेयर | जापान ST-6 |
| प्रीहीटिंग जोन | तीन अलग-अलग निचले भाग के प्रीहीटिंग क्षेत्र |
| प्रीहीटिंग पावर | 4 किलोवाट/क्षेत्र |
| सोल्डर पॉट सामग्री | पूरी तरह से |
| सोल्डर पॉट हीटर | कास्ट आयरन |
| हीटर की शक्ति | 1.2KW*10PCS |
| लहर संख्या | दोहरी लहरें |
| तरंग प्रकार | टर्बुलेंस पहली लहर और लैम्ब्डा दूसरी लहर |
| पिघलने का समय | 110 मिनट |
| लोडर पॉट ऊपर और नीचे उठाना | विद्युत स्विच |
| सोल्डर पॉट इन&आउट | विद्युत स्विच |
| उंगलियों की सफाई के लिए पंप | 1PH 220V 10W |
| उंगली का प्रकार | दोहरी हुक या एल उंगली |
| अंगूठी सामग्री | टि |
| मिलाप कोण | 5-7° |
| वायु आपूर्ति | 3-5BAR |
| विद्युत आपूर्ति | 3PH 380V 50HZ |
प्रक्रिया का परिचयः
The PCBs which are inserted and mounted with components and need soldering will be sent to the chain conveyer system by motor-driven buffer conveyer at the feeding end of the wave-soldering system continuously and automatically and then all the processes will be performed one by one, जिसमें फ्लोक्स स्प्रेइंग, प्रीहीटिंग, वेव-सोल्डरिंग और कूलिंग शामिल हैं। इसके बाद, सोल्डर्ड पीसीबी को चेन कन्वेयर द्वारा सोल्डरिंग सिस्टम से बाहर भेजा जाएगा।
विवरण:
लोडिंग प्रणाली
जो सीधे सम्मिलन कन्वेयर से जुड़ सकता है, गिनती के लिए नीचे सेंसर और स्प्रे फ्लक्सर को चालू/बंद कर सकता है; चौड़ाई के निर्देश के लिए शासक और सुई के साथ।
प्रवाह प्रणाली
स्प्रे प्रवाह प्रणाली के लिए वायु आपूर्ति, सभी वायु प्रवाह दबाव प्रवाह दबाव मीटर द्वारा समायोज्य है।
प्रवाह प्रणाली की गति
स्टेपर मोटर और रेल/स्लाइडर द्वारा संचालित उच्च गुणवत्ता वाले स्प्रेयर, टचस्क्रीन पर सेट गति, स्टेपर ड्राइवर और पीएलसी नियंत्रण प्रणाली चिकनी और कम शोर वाली गति बनाते हैं।पारंपरिक हवा सिलेंडर ड्राइव के साथ तुलना, गति टचस्क्रीन में सेट की जा सकती है और गति वायु सिलेंडर की तरह वायु दबाव से प्रभावित नहीं होगी।
सेवाएं और प्रतिबद्धताएं
उत्पाद खरीदने से पहले, we will be a comprehensive analysis of the views and requirements and recommend it to the actual needs of customers with the most suitable products and let customers know that the performance characteristics of the selected product referred to in accordance with customers.
उत्पादों की खरीद में, हम ग्राहकों को स्पष्ट रूप से उत्पाद की समाप्ति को जानने की अनुमति देने का वादा करते हैं।वितरण, यह सुनिश्चित करने के लिए कि ग्राहक की आवश्यकताओं के अनुसार उत्पाद बरकरार और निर्धारित समय के भीतर जगह में है।
कंपनी का वादा हैः
हम सूचना की गुणवत्ता पर आपकी प्रतिक्रिया को बहुत महत्व देते हैं, सभी जानकारी प्रतिक्रियाओं की गुणवत्ता के लिए दी जाएगी;
खरीदार के लिए तकनीकी कर्मियों की स्थापना, कमीशन और प्रशिक्षण के लिए अनुबंध आवश्यकताओं के अनुसार उपकरण बेचा गया।
हम दीर्घकालिक तकनीकी सहायता प्रदान करते हैं, हमारी कंपनी के पास उपभोक्ता खरीदार की पर्याप्त आपूर्ति है यदि अनुरोध करने के लिए स्पेयर पार्ट्स का आदेश दिया जाए, तो हमारी कंपनी समय पर प्रदान कर सकती है।
