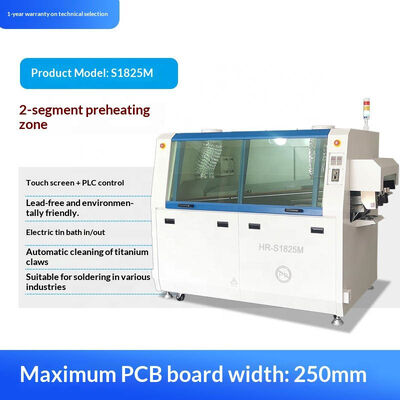

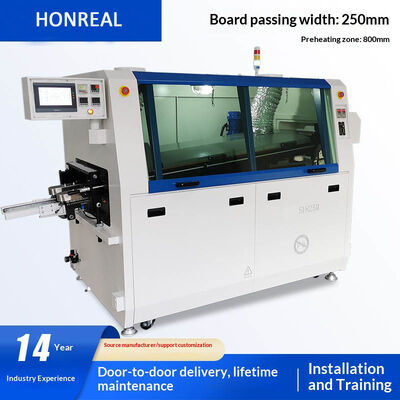

स्वचालित मिनी थ्रू होल हीट पीसीबी वेव सोल्डरिंग मशीन लीड फ्री वेव सोल्डर मशीन
तकनीकी विशिष्टताएँ
| मॉडल |
लीड-फ्री डबल वेव सोल्डरिंग मशीन HR-S1425M |
| विन्यास |
टच स्क्रीन नियंत्रण, दो-चरणीय गर्म हवा हीटिंग डबल वेव पीक, मैनुअल टिन फर्नेस ऑपरेशन, टाइटेनियम क्लॉज़ की मैनुअल सफाई, स्टेपर मोटर स्प्रे स्विंग |
| शिखरों की संख्या |
2 शिखर |
| बोर्ड की चौड़ाई |
अधिकतम 250 मिमी |
| टिन फर्नेस की क्षमता |
180KG |
| प्रीहीटिंग लंबाई |
600 मिमी |
| पीक ऊंचाई |
12 मिमी |
| पीसीबी बोर्ड घटक पिन लंबाई |
10 मिमी |
| पीसीबी बोर्ड परिवहन ऊंचाई |
750±20mm |
| शुरुआती शक्ति |
9KW |
| ऑपरेटिंग पावर |
2KW |
| टिन फर्नेस की शक्ति |
6KW |
| प्रीहीटिंग पावर |
2KW |
| मोटर पावर |
0.25KW |
| नियंत्रण विधियाँ |
टच स्क्रीन |
| रैक आयाम |
1400*1200*1500mm |
| बाहरी आयाम |
2200*1200*1600mm |
| पीसीबी बोर्ड परिवहन गति |
0-1.2m/min |
| प्रीहीटिंग ज़ोन तापमान |
कमरे का तापमान से 180 डिग्री सेल्सियस |
| हीटिंग विधि |
गर्म हवा |
| शीतलन क्षेत्रों की संख्या |
1 |
| शीतलन विधि |
अक्षीय प्रवाह पंखा शीतलन |
| टिन फर्नेस तापमान |
कमरे का तापमान से 300 डिग्री सेल्सियस |
| परिवहन दिशा |
बाएं से दाएं |
| तापमान नियंत्रण विधि |
पीआईडी+एसएसआर |
| पूरी मशीन नियंत्रण मोड |
मित्सुबिशी पीएलसी + टच स्क्रीन |
| फ्लक्स क्षमता |
अधिकतम 5.2L |
| स्प्रे विधि |
स्टेपर मोटर + ST-6 |
| बिजली का स्रोत |
3-फेज 5-वायर सिस्टम, 380V, 50Hz |
| वायु आपूर्ति |
4-7KG/CM², 12.5L/Min |
| वज़न |
600KG |
पीसीबी बोर्ड आवश्यकताएँ
- पीसीबी पर घटकों की ऊंचाई सीमा: 90 मिमी
- पीसीबी बोर्ड घटक पैर की लंबाई सीमा: 10 मिमी
- पीसीबी बोर्ड परिवहन की दिशा: बाएं से दाएं
फ्लक्स स्प्रे घटक
ब्लो हेड: ST-6 सिस्टम जिसमें 20-65mm की स्प्रे रेंज, एडजस्टेबल फैन एंगल, 50 से 200 mm तक एडजस्टेबल नोजल ऊंचाई, 60 ml/min की अधिकतम प्रवाह दर है
एयरवे सिस्टम: आयातित फिल्टर, नियंत्रण वाल्व और पाइप फिटिंग
स्प्रे नोजल मूविंग सिस्टम: चयनात्मक छिड़काव के लिए मित्सुबिशी पीएलसी बुद्धिमान नियंत्रण के साथ स्टेपर मोटर
जेट मूवमेंट: स्लाइड रेल के साथ सटीक स्टेपर मोटर
फ्लक्स फ़िल्टर रिकवरी सिस्टम: तरल विशेषताओं का उपयोग करके स्टेनलेस स्टील वायर मेश निस्पंदन, अधिकतम निस्पंदन और अतिरिक्त फ्लक्स की रिकवरी
प्रीहीटिंग घटक
विस्तारित प्रीहीटिंग ज़ोन: 600 मिमी कुल लंबाई और स्वतंत्र तापमान नियंत्रण के साथ 2-चरणीय गर्म हवा प्रीहीटिंग सिस्टम
तापमान नियंत्रण: पीआईडी नियंत्रण
हीटर ब्लॉक: ताइवान से उच्च तापमान सिरेमिक हीटिंग ट्यूब के साथ उच्च तापमान गर्म हवा टरबाइन
स्थापना मोड: सुविधाजनक रखरखाव और मरम्मत के लिए दराज प्रकार का मॉड्यूलर डिज़ाइन
टिन फर्नेस घटक
तापमान रेंज: कमरे का तापमान से 300 डिग्री सेल्सियस
टिन फर्नेस मूवमेंट: मैनुअल ऑपरेशन
पहला/दूसरा वेव स्पेसिंग: 20-30mm
पहली लहर: सतह माउंट घटकों और डबल-साइडेड पैड घटकों के लिए बाओझुन शॉक वेव
दूसरी वेव पीक वेंट: बाओज़ुन एडवेक्शन वेव
कम ऑक्सीकरण डिज़ाइन: लीड-टिन अवशेष ≤2kg/8h, गैर-लीड टिन अवशेष ≤1.5kg/8h (टिन बार अशुद्धियों के साथ भिन्न होता है)
इकोनॉमी मोड ऑपरेशन: अनावश्यक अपशिष्ट को कम करने के लिए पीएलसी और फोटोइलेक्ट्रिक स्विच नियंत्रण
वेव पीक मोटर: ताइवान टीसीजी कंपनी से उच्च तापमान मोटर के साथ पीक ऊंचाई का डिजिटल नियंत्रण
हीटर ब्लॉक: गर्म हवा हीटिंग सिस्टम, ताइवान एएनवी सॉलिड-स्टेट रिले, और ±2 डिग्री सेल्सियस टिन तरल हीटिंग के साथ विशेष लंबी-जीवन डिज़ाइन
प्रशीतन प्रणाली: मजबूत प्रशीतन अक्षीय प्रवाह पंखा शीतलन
पीसीबी ट्रांसमिशन सिस्टम
गाइड रेल: उच्च तापमान स्टेनलेस स्टील रेल और थर्मल मुआवजा संरचना के साथ उच्च शक्ति, पहनने के लिए प्रतिरोधी विशेष एल्यूमीनियम रेल
गाइड रेल का समानांतरवाद: 0.5 मिमी
चौड़ाई समायोजन: मैनुअल चौड़ाई समायोजन
चेन क्लॉ: डबल हुक टाइटेनियम क्लॉ स्प्लिंटिंग स्टैंडर्ड ≤2.5mm
ट्रांसमिशन स्पीड रेंज: न्यूनतम इकाई: 1 मिमी/मिनट; रेंज: 0-2200 मिमी/मिनट
ट्रांसमिशन स्पीड विचलन: 0-10 मिमी/मिनट के भीतर इलेक्ट्रॉनिक क्लोज-लूप नियंत्रण
चेन टेंशनर: एडजस्टेबल स्प्रोकेट टेंशन
परिवहन मोटर: ओवरलोड लिमिटर सुरक्षा के साथ ताइवान टीसीजी 90W मोटर
मशीन संरचना
बॉडी स्ट्रक्चर: सुरुचिपूर्ण और टिकाऊ डिज़ाइन के साथ सुव्यवस्थित फ्यूज़लेज फ्रेम
फ्रंट और रियर डोर स्ट्रक्चर: अधिकतम रखरखाव स्थान के साथ पूरी तरह से संलग्न संरचनाएं
विद्युत नियंत्रण प्रदर्शन
नियंत्रण विधि: मित्सुबिशी पीएलसी + टच स्क्रीन
नियंत्रण इंटरफ़ेस: स्थिर प्रदर्शन के साथ सरल और सहज ज्ञान युक्त संचालन
असामान्य अलार्म: उच्च या निम्न तापमान अलार्म
तापमान नियंत्रण सुरक्षा: प्रीहीटिंग या सोल्डरिंग फर्नेस की विफलता होने पर हीटिंग बंद हो जाता है
सहायक ब्रांड और मॉडल
| सहायक नाम |
ब्रांड और मॉडल |
| पीएलसी, टच स्क्रीन |
मित्सुबिशी, डिस्प्ले कंट्रोल |
| परिवहन मोटर, गियरबॉक्स |
ताइवान टीसीजी सिंगल-फेज 90W, टूथ बॉक्स: 1:120K |
| टाइटेनियम क्लॉ |
विशेष टाइटेनियम मिश्र धातु डबल-हुक पंजे, 1.5 मिमी मोटे |
| टिन फर्नेस मोटर |
ताइवान टीसीजी 3-फेज 4-पोल 0.25KW उच्च तापमान प्रतिरोधी |
| सहायक रिले |
ओएमआरॉन एमवाई2, एमवाई4 |
| आवृत्ति ट्रांसफार्मर |
याताई 0.4KW |
| हीटिंग ट्यूब |
ताइवान प्रदर्शनी, निकल-क्रोमियम तार का आयात |
| फोटोइलेक्ट्रिक स्विच |
24V एनपीएन स्विस जॉय |
| सॉलिड स्टेट रिले |
ज़ुओयी 40A |
| एयर स्विच |
चिंट |
| एसी संपर्ककर्ता |
चिंट |
| थर्मोकपल |
ताइवान पंटा, इन्सुलेशन टाइप के |
| बटन स्टार्ट |
श्नाइडर |
| ब्लो हेड |
ST-6 |
सेवा प्रणाली
दोष दायित्व अवधि: सभी एक्सेसरीज़ 1-वर्ष की मुफ्त वारंटी के साथ आती हैं (मानवीय कारकों को छोड़कर)
वारंटी से बाहर: सशुल्क सेवा के साथ आजीवन रखरखाव (केवल श्रम और सामग्री लागत)
कार्य वातावरण आवश्यकताएँ
- समतल फर्श के साथ हवादार और सूखा कार्यशाला
- परिवेश का तापमान: 5-45 डिग्री सेल्सियस
- रेटेड करंट के साथ स्थिर, अच्छी तरह से ग्राउंडेड बिजली आपूर्ति
पावरिंग ऑन करने से पहले: बिजली रेटिंग, उचित ग्राउंडिंग और सुरक्षित विद्युत कनेक्शन सत्यापित करें।
